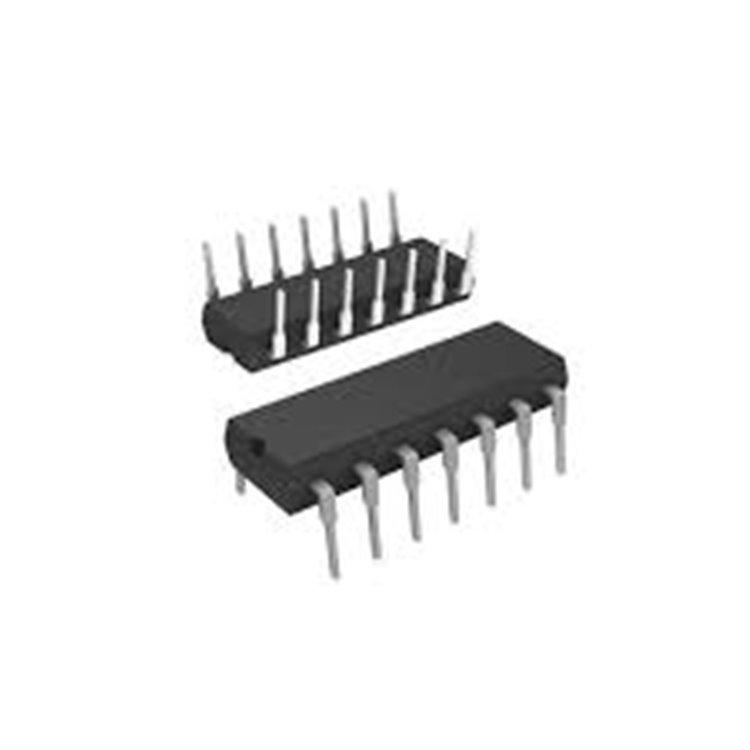

CD4073BE DIP-14 ÜÇLÜ 3-GİRİŞLİ AND KAPISI - DELTASET ELEKTRONİK

CD4073BE, 3X 3-GİRİŞLİ AND, 3-18V, DIP-14

* * * * * *

Ürün Kodu 344711080

Stok Kodu CD4073BE-DIP14-DELTA: CD4073BE DIP-14, üçlü 3-girişli AND kapısı, 3-18V, düşük güç tüketimi, lojik devreler için ideal. DeltaSet Elektronik stoklarında, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

CD4073BE,CD4073,DIP14 - DELTASET ELEKTRONİK

CD4011BE QUAD 2-INPUT NAND GATE DIP-14 - DELTASET ELEKTRONİK

CD4555BE DIP-16 DEKODER IC - DELTASET ELEKTRONİK

CD40175BE CD40175 DIP-16 - DELTASET ELEKTRONİK

CD4584BM SOIC-14 SMD ENTEGRE DEVRE - DELTASET ELEKTRONİK

CD4094 SOIC-16 ENTEGRE DEVRE - DELTASET ELEKTRONİK

HEF4013BT SOIC-14 - DELTASET ELEKTRONİK

CD40106 SOIC-14 HEX SCHMİTT TRİGGER - DELTASET ELEKTRONİK

CD4071BM SOIC-14 CMOS QUAD OR KAPISI - DELTASET ELEKTRONİK

CD4081BM QUAD 2-GİRİŞLİ AND KAPISI SOIC-14 - DELTASET ELEKTRONİK

HEF4051BT CD4051 SOIC-16 SMD ANALOG MULTİPLEXER - DELTASET ELEKTRONİK

CD4015 SOIC-16 ÇİFT 4-BİT SHİFT REGİSTER - DELTASET ELEKTRONİK

CD4047, HEF4047BT-SMD, SOIC-14 - DELTASET ELEKTRONİK

CD4001 - HEF4001 SOIC-14 SMD NOR KAPISI - DELTASET ELEKTRONİK

HEF4073BT SOIC-14 SMD AND KAPISI - DELTASET ELEKTRONİK

CD4073BE DIP-14 Üçlü 3-Girişli AND Kapısı - DELTASET ELEKTRONİK

www.hatfon.com sitesinden cd4073

CD4073BE DIP-14 Entegre Devrenin Teknik Özellikleri
CD4073BE (veya CD4073), Texas Instruments tarafından üretilen, CMOS teknolojisi tabanlı bir entegre devredir ve üç adet 3-girişli AND (VE) lojik kapısı içerir. DIP-14 (PDIP, Through-Hole) paketinde sunulan bu bileşen, geniş voltaj aralığı ve düşük güç tüketimi ile dijital lojik devreler için tasarlanmıştır. 4000-serisi CMOS ailesinin bir parçası olarak yüksek gürültü bağışıklığı sunar ve genel amaçlı lojik işlemlerde kullanılır. İşte temel teknik özellikleri:

Entegre Devre Tipi: CMOS Lojik, Üçlü 3-Girişli AND Kapısı
Kanal Sayısı: 3 (her biri 3 girişli AND kapısı)
Besleme Voltajı: 3V - 18V
Çıkış Akımı:
- Yüksek Seviye: -3.2mA (VCC = 5V, VOH = 4.6V)
- Düşük Seviye: 3.2mA (VCC = 5V, VOL = 0.4V)
Yayılım Gecikmesi: Tipik 90ns (VCC = 5V, CL = 15pF)
Giriş Kapasitansı: 5pF (tipik)
Güç Tüketimi: Statik <1µW (VCC = 5V)
Lojik Fonksiyon: Y = A × B × C (her kapı için)
Çalışma Sıcaklığı Aralığı: -55°C ila +125°C
Paket Tipi: DIP-14 (PDIP, 0.3" pin aralığı, THT)
Pin Konfigürasyonu:
- Pin 1: Giriş A1 (1. AND kapısı)
- Pin 2: Giriş B1 (1. AND kapısı)
- Pin 3: Giriş A2 (2. AND kapısı)
- Pin 4: Giriş B2 (2. AND kapısı)
- Pin 5: Giriş C2 (2. AND kapısı)
- Pin 6: Çıkış Y2 (2. AND kapısı)
- Pin 7: GND (Toprak)
- Pin 8: Çıkış Y3 (3. AND kapısı)
- Pin 9: Giriş C3 (3. AND kapısı)
- Pin 10: Giriş B3 (3. AND kapısı)
- Pin 11: Giriş A3 (3. AND kapısı)
- Pin 12: Çıkış Y1 (1. AND kapısı)
- Pin 13: Giriş C1 (1. AND kapısı)
- Pin 14: VCC (Besleme)
RoHS Uyumluluğu: Çevre dostu, kurşunsuz üretim
ECCN Kodu: EAR99

Bu özellikler, CD4073BE’yi dijital lojik devrelerde, özellikle düşük güç tüketimi ve yüksek gürültü bağışıklığı gereken uygulamalarda ideal bir seçim haline getirir. DIP-14 paketi, breadboard ve prototip uygulamaları için kolay montaj sağlar.CD4073BE’nin Avantajları

Geniş Voltaj Aralığı: 3V-18V, farklı sistemlerle uyumluluk sağlar.
Düşük Güç Tüketimi: CMOS teknolojisi, batarya ile çalışan cihazlar için uygun.
Yüksek Gürültü Bağışıklığı: %50 VCC (tipik), gürültülü ortamlarda güvenilirlik sunar.
Üçlü 3-Girişli AND Kapısı: Çok girişli lojik işlemleri tek pakette yapar.
Dayanıklılık: -55°C ila +125°C sıcaklık aralığında güvenilir performans.
Kolay Montaj: DIP-14 paketi, prototip ve onarım projelerine uygun.

CD4073BE’nin Kullanım Alanları
CD4073BE, dijital lojik devrelerde VE (AND) fonksiyonu gerektiren uygulamalarda kullanılır. Başlıca kullanım alanları:

Dijital Lojik Devreler: Çok girişli AND işlemleri için sinyal birleştirme.
Elektronik Hobi Projeleri: Arduino ve mikrodenetleyici tabanlı devreler.
Endüstriyel Elektronik: Kontrol sistemleri ve lojik sinyal işleme.
Tüketici Elektroniği: Buton, sensör ve kontrol sinyallerinin birleştirilmesi.
Eğitim Amaçlı Devreler: Lojik devre laboratuvarlarında dijital tasarım deneyleri.
Eski Sistem Onarımları: CMOS tabanlı eski cihazların bakımı ve değişimi.

CD4073BE Satın Alma Opsiyonu: DeltaSet Elektronik
DeltaSet Elektronik, Türkiye’de elektronik bileşen tedariki konusunda lider bir firmadır. CD4073BE DIP-14 entegre devre, DeltaSet Elektronik’in geniş stoklarında mevcuttur. Hızlı teslimat ve müşteri odaklı hizmet anlayışıyla, projeleriniz için güvenilir bir tedarikçi sunar.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected]
Ödeme Seçenekleri: Havale ve EFT

DeltaSet Elektronik, CD4073BE gibi yüksek kaliteli CMOS lojik devreleri stoklarında bulundurarak, endüstriyel ve bireysel projeler için hızlı ve güvenilir çözümler sunar. İhtiyacınız olan elektronik bileşenler için hemen iletişime geçin.
