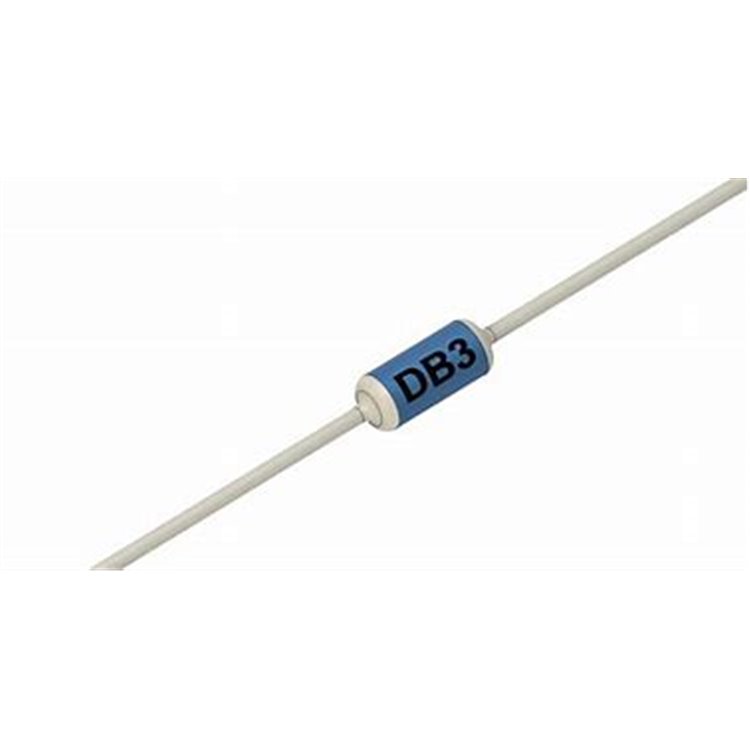

DB3, STMicroelectronics tarafından üretilen bir Diac (Diyot for Alternating Current), sabit voltaj referansı ile tetikleyici diyot olarak işlev görür. 28-36V (tipik 32V) kırılma voltajı ile triyakların gate kontrol devrelerinde veya florasan lamba balastlarında başlangıç elemanı olarak kullanılır. DO-35 paketi, aksiyel uçlu, THT (delikli montaj) uygulamalar için uygundur; ayrıca SOT23-3L SMD versiyonu da mevcuttur (kompakt tasarımlar için). ECOPACK®2 uyumluluğu, çevre dostu üretim sunar.
-
Ürün Kodu: DB3-DLT
-
Üretici: STMicroelectronics
-
Kategori: Ayrık Yarı İletkenler > Diac / Sidac
-
Teknik Özellikler:
-
Kırılma Voltajı (VBO): 28V (minimum), 32V (tipik), 36V (maksimum)
-
Maksimum Akım: 2A (tepe)
-
Kırılma Akımı (IBO): 50µA (maksimum, düşük tetikleme akımı)
-
Voltaj Simetrisi: ±3V (kırılma voltajı simetrisi)
-
Güç Dağılımı: 150mW
-
Dinamik Direnç: Düşük, hızlı tetikleme sağlar
-
Kapasitans: ~10-15pF (tipik)
-
Paket: DO-35 (aksiyel, 2 pin), THT; alternatif SOT23-3L (SMD)
-
Montaj Tipi: THT (delikli montaj, DO-35); SMD (SOT23-3L)
-
Çalışma Sıcaklığı: -40°C ila +125°C
-
RoHS Durumu: Kurşunsuz, ECOPACK®2 uyumlu
-
Özellikler:
-
Sabit Voltaj Referansı: 32V tipik VBO, triyak tetiklemesi için hassas.
-
Düşük Kırılma Akımı: 50µA, enerji verimliliği sağlar.
-
Simetrik İletim: Bidirectional, AC devreleri için uygun.
-
Kompakt Tasarım: DO-35 veya SOT23-3L, dar alanlarda kullanım.
-
Kullanım Alanları:
-
Triyak gate kontrol devreleri (ışık dimmer, motor kontrolü)
-
Florasan lamba balastları (başlangıç elemanı)
-
AC-DC dönüştürücülerde ani akım sınırlama (STEVAL-SCR002V1 ile)
-
Endüstriyel otomasyon ve ev elektroniği
-
Mikrodenetleyici projeleri (Arduino ile triyak kontrolü)
-
Durum: Aktif üretimde, Deltaset Elektronik stoklarında mevcut.
Çalışma Prensibi:
DB3 Diac, alternatif akımda (AC) belirli bir kırılma voltajına (28-36V, tipik 32V) ulaştığında iletime geçer ve triyakların gate pini için tetikleme sinyali sağlar. Bidirectional yapısı sayesinde polarite bağımsız çalışır, bu da onu AC kontrol devrelerinde ideal kılar. Örneğin, ışık dimmer devrelerinde triyak ile seri bağlanarak faz kontrollü anahtarlama yapar. Düş low breakover current (50µA) ile düşük güç tüketimi sunar.
Entegrasyon (LM317T, ULN2003, KLS1-221-09M, 100nF 1206, V130LA2, MC145152DW2, L7912CD2T, BTA12-600B/BWRG, BTA06-600CWRG, 20N60, W25NM60N, IKW75N60T):
-
LM317T: Triyak kontrol devresi için +12V sağlar; L7912CD2T (-12V) ile çift raylı besleme oluşturur.
-
ULN2003: Arduino’dan gelen sinyalleri DB3 ile çalışan triyakların (ör. BTA06-600CWRG) gate’ine güçlendirir.
-
KLS1-221-09M: DB9 konnektörü, mikrodenetleyiciden triyak kontrol sinyallerini taşır.
-
100nF 1206 Kondansatör: DB3-triyak hattında gürültüyü filtreler.
-
V130LA2: AC hattında DB3 ve triyakları voltaj dalgalanmalarından korur.
-
MC145152DW2: Faz kontrollü dimmer devreleri için PWM sinyalleri üretir.
-
L7912CD2T: Çift raylı kontrol devreleri için -12V sağlar.
-
BTA12-600B/BWRG, BTA06-600CWRG: DB3, bu triyakların gate’ini tetikler (ör. ışık dimmer, motor kontrolü).
-
20N60/W25NM60N, IKW75N60T: DC/PWM anahtarlama için kullanılır; DB3, AC devrelerinde triyaklarla çalışır.
Örnek Devre:
Amaç: Arduino ile 220V AC ışık dimmer devresi tasarlamak.
-
Bağlantı:
-
LM317T (+12V) ve L7912CD2T (-12V), Arduino ve kontrol devresini besler.
-
DB3, BTA06-600CWRG’nin gate’ine seri bağlanarak tetikleme sağlar.
-
ULN2003, Arduino PWM sinyallerini DB3-triyak hattına güçlendirir.
-
KLS1-221-09M, seri iletişimle kontrol sinyallerini taşır.
-
V130LA2, AC hattında voltaj dalgalanmalarını korur.
-
100nF 1206 kondansatör, gate hattında gürültüyü filtreler.
-
MC145152DW2, faz kontrolü için hassas PWM üretir.
-
IKW75N60T, aynı sistemde DC yük (ör. motor) kontrol eder.
Avantajlar:
-
Düşük tetikleme akımı (50µA), enerji verimliliği.
-
Kompakt DO-35 paket, dar alanlarda kullanım.
-
Simetrik kırılma voltajı (±3V), hassas AC kontrolü.
-
Deltaset Elektronik stoklarında, hızlı teslimat.
