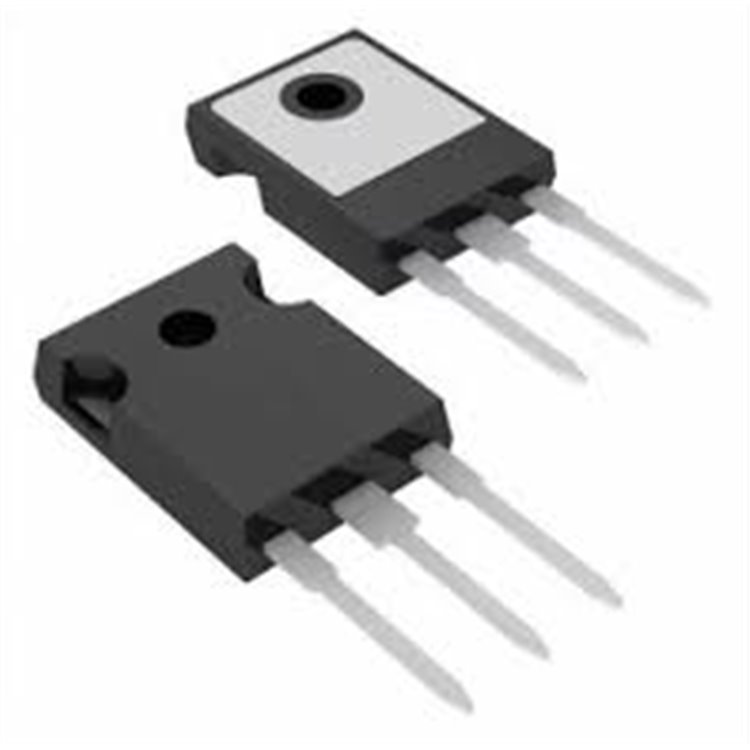

FGA25N120ANTD N-KANAL 25A 1200V IGBT TO-3P - DELTASET ELEKTRONİK

NPT TRENCH TEKNOLOJİLİ, DÜŞÜK DOYMA VOLTAJLI IGBT

* * * * * *

Ürün Kodu 44112731

Stok Kodu FGA25N120ANTD-TO3P: Fairchild FGA25N120ANTD, 25A 1200V N-Kanal IGBT, TO-3P kılıf, 2V VCE(sat), NPT Trench teknolojisi. SMPS ve indüksiyon ısıtma için uygun. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

FGA25N120ANTD TO-247 IGBT 25A 1200V - DELTASET ELEKTRONİK

T1635T-GI ,TO-220, IGBT - DELTASET ELEKTRONİK

K75T60 - IGBT-TO247 - DELTASET ELEKTRONİK

HGTG20N60B3 TO-247 IGBT TRANSİSTÖR - DELTASET ELEKTRONİK

HGTG40N60A4 IGBT TRANSİSTÖR TO-247 - DELTASET ELEKTRONİK

IXSK40N60CD1 ,TO-3P - DELTASET ELEKTRONİK

HGTG11N120CND TO-247 N-KANAL IGBT 1200V - DELTASET ELEKTRONİK

FGA30N120FTD TO-247 IGBT 30A 1200V - DELTASET ELEKTRONİK

SGP30N60H (G30N60H) TO247 - DELTASET ELEKTRONİK

HGTG30N60B3D ,G30N60B3D ,60A IGBT - DELTASET ELEKTRONİK

HGTG30N60A4 G30N60A4 IGBT TO-247 - DELTASET ELEKTRONİK

SKW30N60HS TO-247 IGBT 600V 41A - DELTASET ELEKTRONİK

G30N120TO-247 - DELTASET ELEKTRONİK

G20N60A4D IGBT - DELTASET ELEKTRONİK

HGTG20N60A4 IGBT - DELTASET ELEKTRONİK

FGA25N120 - 1200V. 25A. IGBT Mosfet - TO247

www.ulutaselektronik.com sitesinden IKW25T120

FGA25N120ANTD N-Kanal 25A 1200V IGBT TO-3P - DELTASET ELEKTRONİK

Ürün Özellikleri

Tip: N-Kanal IGBT (NPT Trench Teknolojisi, Anti-Paralel Diyotlu)
Kılıf Tipi: TO-3P (Through Hole, 3 pinli, 15.6 mm x 4.8 mm x 20 mm)
Maksimum Kollektör-Emitör Voltajı (Vce): 1200V
Maksimum Kollektör Akımı (Ic):
- 25A @ 100°C (sürekli)
- 50A @ 25°C (sürekli)
- 90A (puls)
Doyma Voltajı (VCE(sat)): 2V (tipik, Ic = 25A, Vge = 15V, 25°C)
Kapı-Emitör Eşik Voltajı (VGE(th)): 3.5V - 7.5V (tipik 5.5V)
Maksimum Kapı-Emitör Voltajı (Vge): ±20V
Güç Tüketimi (Pd): 312W (maksimum)
Anahtarlama Hızı:
- Yükselme Süresi (tr): ~60 ns
- Düşme Süresi (tf): ~100 ns
Toplam Kapı Şarjı (Qg): 200 nC (tipik)
Çıkış Kapasitansı (Coes): 130 pF (tipik)
Pin Konfigürasyonu:
- Pin 1: Kapı (Gate)
- Pin 2: Kollektör (Collector)
- Pin 3: Emitör (Emitter)
Çalışma Sıcaklığı: -55°C ile +150°C
Ek Özellikler:
- RoHS uyumlu (kurşunsuz)
- %100 çığ (avalanche) testi yapılmış
- Fairchild’in NPT Trench teknolojisi, düşük anahtarlama kaybı ve doyma voltajı
- Yüksek dv/dt dayanımı ve kolay paralel bağlantı
- Anti-paralel diyot ile rezonant ve yumuşak anahtarlama uygulamaları için uygun

Kaynak: Fairchild FGA25N120ANTD datasheetAvantajlar

Yüksek Voltaj Kapasitesi: 1200V, yüksek voltajlı uygulamalar için ideal.
Düşük Doyma Voltajı: 2V VCE(sat), yüksek enerji verimliliği.
Hızlı Anahtarlama: 60 ns yükselme süresi, SMPS ve motor kontrolünde etkin.
Sağlam TO-3P Kılıf: Soğutucu entegrasyonu için uygun, dayanıklı tasarım.
Yüksek Çığ Dayanımı: Aşırı voltaj koşullarında güvenilir performans.

Kullanım Alanları

Anahtarlamalı Güç Kaynakları (SMPS): Yüksek voltajlı güç dönüştürücüler ve PFC devreleri.
Motor Kontrolü: AC/DC motor sürücüleri ve PWM tabanlı kontrol.
İndüksiyon Isıtma: Rezonant devreler, mikrodalga fırınlar, Tesla bobinleri.
Güç Dönüştürücüler: DC-DC dönüştürücüler ve invertörler.
Yenilenebilir Enerji: Solar invertörler ve batarya yönetimi.
Hobi ve Eğitim Projeleri: DIY güç elektroniği projeleri.

Kullanım İpuçları

Bağlantı:
- Kapı için 15V önerilir (minimum 5V); 10kΩ pull-down direnci ve 100Ω seri direnç kullanın.
- Kollektör’e yük, Emitör’e GND bağlayın; yüksek akım için uygun PCB iz genişliği kullanın.
- Kapı sürücüsü (ör. IR2104) ile yüksek frekanslı anahtarlama önerilir.
- Yüksek frekanslı tasarımlardan kaçının; IGBT’ler yüksek frekansta kayıpları artırır.
Soğutma: 20A üzeri veya 200W üzeri güçte TO-3P uyumlu soğutucu kullanın; termal macun uygulayın.
Güvenlik: Maksimum değerlerin %80’inde çalışın (ör. 960V, 20A).
Montaj: TO-3P kılıf, PCB için uygundur; lehimleme sırasında 260°C’de maks. 10 saniye uygulayın.
Test: Multimetre ile VCE(sat) (~2V) ve VGE(th) (3.5-7.5V) değerlerini kontrol edin.
Datasheet: Fairchild FGA25N120ANTD datasheet’ini inceleyin (https://www.alldatasheet.com/datasheet-pdf/pdf/164144/FAIRCHILD/FGA25N120ANTD.html).
Alternatifler: IKW40N120T2 (40A, 1200V), IRG4PC50U (27A, 1200V), FGA30N120FTD (30A, 1200V).
Depolama: Nemden uzak, kuru bir ortamda saklayın; ESD korumasına dikkat edin.

Neden DELTASET ELEKTRONİK?

Orijinal Ürün Garantisi: Fairchild (ON Semiconductor), IXYS, Vishay gibi güvenilir markalar.
Hızlı Teslimat: Aynı gün kargo seçenekleri.
Müşteri Desteği: Teknik sorular için profesyonel yardım.
Geniş Ürün Yelpazesi: IGBT’ler, MOSFET’ler, mikrodenetleyiciler ve daha fazlası.

Stok ve Sipariş için İletişim:

Web Sitesi: www.deltaset.net
Telefon: 0212 251 24 60 (tel:+902122512460)
E-Posta: [email protected]

Havale / EFT

Havale ile 1,00 Sepetinizdeki ürünleri havale eft ile satın alabilirsiniz
