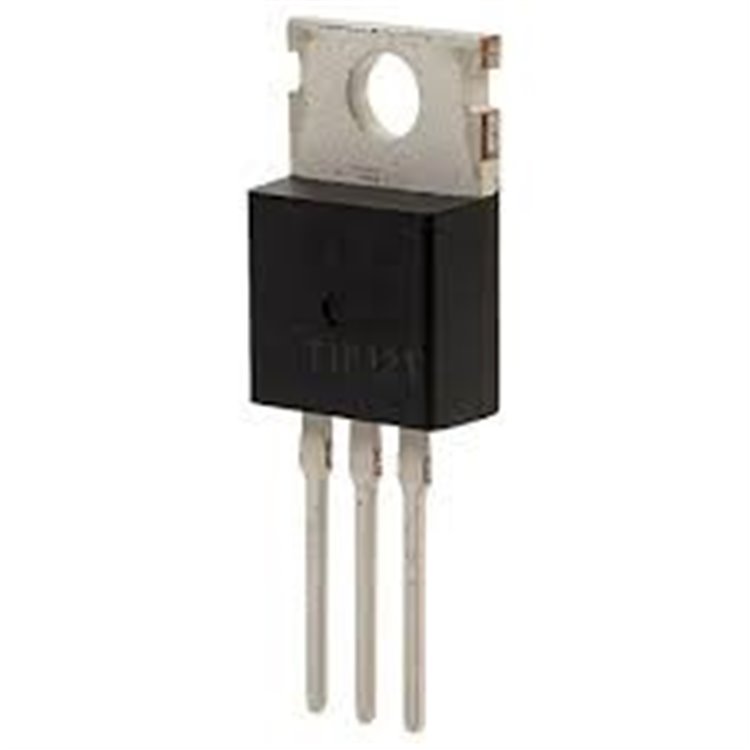

IRG4BC40F TO-220 - DELTASET ELEKTRONİK

IRG4BC40F TO-220 IGBT – 600V, 49A, HIZLI ANAHTARLAMA

* * * * * *

Ürün Kodu 4411511

Stok Kodu IRG4BC40F TO-220 IGBT – Hızlı Anahtarlama Çözümü

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

T1635T-GI ,TO-220, IGBT - DELTASET ELEKTRONİK

K75T60 - IGBT-TO247 - DELTASET ELEKTRONİK

HGTG20N60B3 TO-247 IGBT TRANSİSTÖR - DELTASET ELEKTRONİK

HGTG40N60A4 IGBT TRANSİSTÖR TO-247 - DELTASET ELEKTRONİK

IXSK40N60CD1 ,TO-3P - DELTASET ELEKTRONİK

HGTG11N120CND TO-247 N-KANAL IGBT 1200V - DELTASET ELEKTRONİK

FGA30N120FTD TO-247 IGBT 30A 1200V - DELTASET ELEKTRONİK

SGP30N60H (G30N60H) TO247 - DELTASET ELEKTRONİK

HGTG30N60B3D ,G30N60B3D ,60A IGBT - DELTASET ELEKTRONİK

HGTG30N60A4 G30N60A4 IGBT TO-247 - DELTASET ELEKTRONİK

SKW30N60HS TO-247 IGBT 600V 41A - DELTASET ELEKTRONİK

G30N120TO-247 - DELTASET ELEKTRONİK

G20N60A4D IGBT - DELTASET ELEKTRONİK

HGTG20N60A4 IGBT - DELTASET ELEKTRONİK

SGW20N60 IGBT - DELTASET ELEKTRONİK

IRG4BC40F TO-220 600V 49A IGBT TRANSISTOR

IRFZ44 TO220 MOSFET N-CH 60V 50A TO-220

IRG4BC40F, Infineon’un 600V, 49A N-kanal IGBT’si, TO-220AB kılıfta sunulur. 1-8 kHz hızlı anahtarlama (20 kHz rezonans modunda), motor kontrolü, frekans dönüştürücüler ve kesintisiz güç kaynakları için optimize edilmiştir. Düşük VCE(sat) (1.50V tipik) ve 4.1 nesil tasarım, verimli enerji sağlar.

Özellikler

Voltaj/Akım: 600V, 49A (
@25
°C), 27A (
@100
°C).
Anahtarlama: 18ns tr, 1-5 kHz sert, >20 kHz rezonans.
**VCE(sat) 1.50V (
@25
°C), düşük iletim kayıpları.
Kılıf: TO-220AB, termal direnç ~1.5°C/W.
Verimlilik: 4. nesil, sıkı parametre dağılımı.

Kullanım Alanları

Motor kontrolü, frekans dönüştürücüler, SMPS, kesintis kırmızı güç kaynakları, endüstriyel otomasyon.

Teknik Özellikler

Özellik	Değer
V <sub> CE </sub>	600V
I <sub> C </sub>	49A @25 °C
V <sub> CE(sat) </sub>	1.50V
Q <sub> g </sub>	100nC
P <sub> D </sub>	160W
T <sub> j </sub>	-55°C ila +150°C

Kaynak: Infineon IRG4BC40F Veri Sayfası, 10

Neden IRG4BC40F?

Hızlı anahtarlama, düşük kayıplar ve kompakt TO-220AB kılıf ile motor kontrolü ve SMPS için ideal. 4. nesil IGBT, yüksek verimlilik sunar.

Nasıl Kullanılır?

Pinler: Kollektör, Emitör, Kapı (veri sayfası kontrolü).
Kapı Sürüşü: ±20V, tipik 15V (ör. IR2110).
Soğutma: >27A veya >100°C için soğutucu.
Koruma: Snubber devresi ve hızlı diyot (ör. MUR1560).
Montaj: TO-220AB, lehimleme <260°C, 10s.

SSS

IRG4BC40F vs IRG4BC40W?
F, 1-8 kHz hızlı anahtarlama için; W, 8-30 kHz için optimize.
Motor kontrolü için uygun mu?
Evet, 600V, 49A ile ideal.
