IRG4BC40KD IGBT - DELTASET ELEKTRONİK

IRG4BC40KD TO-220 IGBT – 600V, 42A, ULTRA HIZLI ANAHTARLAMA, DİYOTLU

* * * * * *

Ürün Kodu 4411508

Stok Kodu IRG4BC40KD TO-220 IGBT – Ultra Hızlı Anahtarlama Çözümü

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

T1635T-GI ,TO-220, IGBT - DELTASET ELEKTRONİK

K75T60 - IGBT-TO247 - DELTASET ELEKTRONİK

HGTG20N60B3 TO-247 IGBT TRANSİSTÖR - DELTASET ELEKTRONİK

HGTG40N60A4 IGBT TRANSİSTÖR TO-247 - DELTASET ELEKTRONİK

IXSK40N60CD1 ,TO-3P - DELTASET ELEKTRONİK

HGTG11N120CND TO-247 N-KANAL IGBT 1200V - DELTASET ELEKTRONİK

FGA30N120FTD TO-247 IGBT 30A 1200V - DELTASET ELEKTRONİK

SGP30N60H (G30N60H) TO247 - DELTASET ELEKTRONİK

HGTG30N60B3D ,G30N60B3D ,60A IGBT - DELTASET ELEKTRONİK

HGTG30N60A4 G30N60A4 IGBT TO-247 - DELTASET ELEKTRONİK

SKW30N60HS TO-247 IGBT 600V 41A - DELTASET ELEKTRONİK

G30N120TO-247 - DELTASET ELEKTRONİK

G20N60A4D IGBT - DELTASET ELEKTRONİK

HGTG20N60A4 IGBT - DELTASET ELEKTRONİK

SGW20N60 IGBT - DELTASET ELEKTRONİK

IRG4BC40KD N Kanal IGBT Transistör 42A 600V TO-220

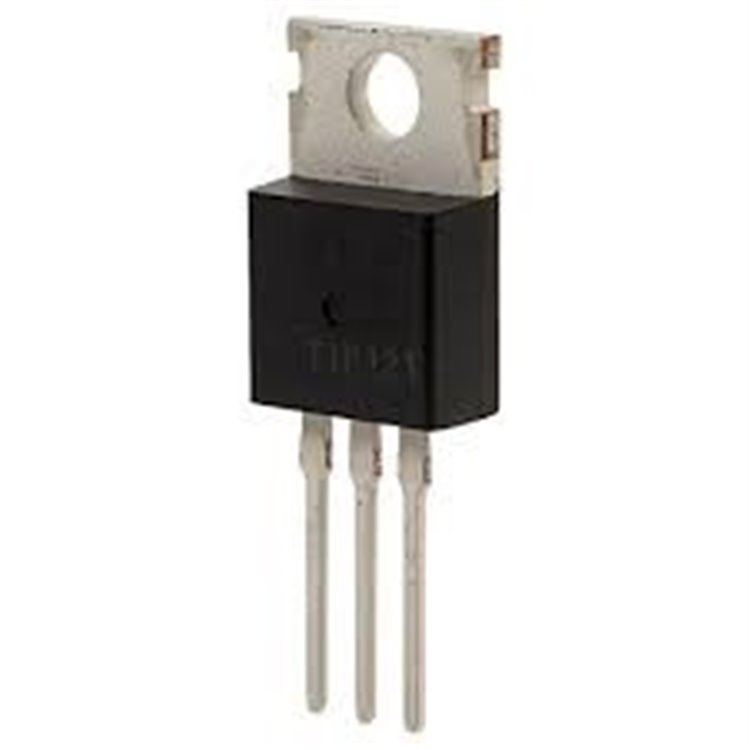

TO220 için resim sonucu

IRG4BC40KD, Infineon’un N-kanal IGBT entegre devresidir. TO-220AB kılıfta, 600V kollektör-emitör voltajı ve 42A maksimum kollektör akımı (

@25

°C) ile ultra hızlı anahtarlama (>5 kHz, 10µs kısa devre dayanımı) için tasarlanmıştır. Entegre ultra hızlı yumuşak geri kazanım diyotu, motor kontrolü, invertörler ve SMPS için verimliliği artırır. Düşük VCE(sat) (2.1V tipik) ve 4. nesil tasarım, düşük kayıplar sunar.

Özellikler

Voltaj/Akım: 600V, 42A (
@25
°C), 25A (
@100
°C).
Doygunluk Voltajı: VCE(sat) = 2.1V (
@15V
, 25A).
Anahtarlama: 28ns yükselme süresi (tr), >5 kHz, 10µs kısa devre dayanımı.
Diyot: Ultra hızlı, yumuşak geri kazanım, düşük EMI.
Kılıf: TO-220AB, termal direnç ~1.5°C/W.
Verimlilik: 4. nesil, %50 düşük Eoff, sıkı parametre dağılımı.

Kullanım Alanları

Motor kontrolü (AC/DC motorlar).
İnvertörler ve frekans dönüştürücüler.
Anahtarlamalı güç kaynakları (SMPS).
Endüstriyel otomasyon ve UPS sistemleri.

Teknik Özellikler

Özellik	Değer
V <sub> CE </sub>	600V
I <sub> C </sub>	42A ( @25 °C)
V <sub> CE(sat) </sub>	2.1V (tipik)
V <sub> GE(th) </sub>	6V (maks)
Q <sub> g </sub>	120nC
P <sub> D </sub>	160W
T <sub> j </sub>	-55°C ila +150°C
C <sub> oes </sub>	160pF

Kaynak: Infineon IRG4BC40KD Veri Sayfası

Neden IRG4BC40KD?

Ultra hızlı anahtarlama (>5 kHz), entegre diyot ve düşük VCE(sat) ile motor kontrolü ve invertörlerde yüksek verimlilik sunar. TO-220AB kılıf, kompakt tasarımlarda kolay montaj sağlar. Kısa devre dayanımı (10µs) güvenilirlik sağlar.

Nasıl Kullanılır?

Pinler: Kollektör, Emitör, Kapı (veri sayfası kontrolü).
Kapı Sürüşü: ±20V, tipik 15V (ör. IR2110).
Soğutma: >25A veya >100°C için soğutucu gerekli.
Koruma: Entegre diyot snubber ihtiyacını azaltır, ek koruma önerilir.
Montaj: TO-220AB, lehimleme <260°C, 10s.

SSS

IRG4BC40KD vs IRG4BC40S?
KD, >5 kHz ultra hızlı, entegre diyotlu; S, DC-1 kHz standart hız, diyotsuz.
Motor kontrolü için uygun mu?
Evet, 600V, 42A ve diyot ile ideal.
