@25
°C) ile düşük frekanslı (DC-1 kHz) anahtarlama uygulamaları için optimize edilmiştir. Düşük V<sub>CE(sat)</sub> (1.32V tipik) ve 4. nesil IGBT tasarımı, motor kontrolü, invertörler ve endüstriyel otomasyon için verimli performans sunar. Kompakt TO-220 kılıf, termal yönetim sağlar.
Özellikler
-
Voltaj/Akım: 600V, 60A (
@25
°C), 31A (
@100
°C).
-
Doygunluk Voltajı: V<sub>CE(sat)</sub> = 1.32V (
@15V
, 31A), düşük iletim kayıpları.
-
Anahtarlama: 18ns yükselme süresi (t<sub>r</sub>), DC-1 kHz standart hız.
-

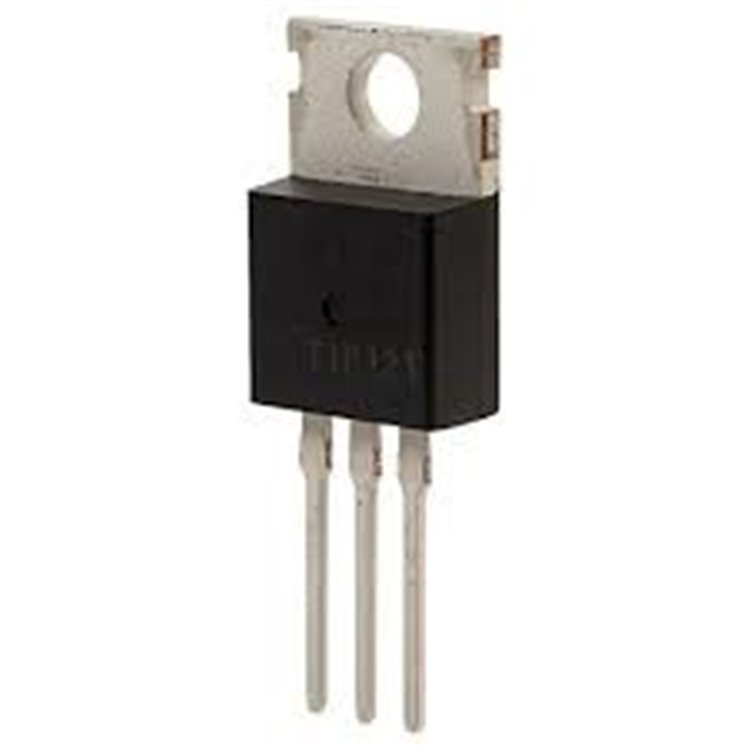

Kılıf: TO-220AB, termal direnç ~1.5°C/W.
-
Verimlilik: 4. nesil, sıkı parametre dağılımı, düşük E<sub>off</sub>.
-
Kapı Şarjı: 100nC (tipik), düşük sürücü gereksinimi.
Kullanım Alanları
-
Motor kontrolü (AC/DC motorlar).
-
Endüstriyel invertörler ve frekans dönüştürücüler.
-
Kesintisiz güç kaynakları (UPS).
-
Endüstriyel otomasyon ve düşük frekanslı anahtarlama devreleri.
Teknik Özellikler
Kaynak: Infineon IRG4BC40S Veri Sayfası
Neden IRG4BC40S?
Düşük V<sub>CE(sat)</sub> (1.32V) ve standart hız (DC-1 kHz) ile motor kontrolü ve invertörlerde verimli. TO-220AB kılıf, kompakt tasarımlarda kolay montaj sağlar. 4. nesil IGBT, düşük kayıplar sunar.
Nasıl Kullanılır?
-
Pinler: Kollektör, Emitör, Kapı (veri sayfası kontrolü).
-
Kapı Sürüşü: ±20V, tipik 15V (ör. IR2110).
-
Soğutma: >31A veya >100°C için soğutucu gerekli.
-
Koruma: Snubber devresi ve hızlı diyot (ör. MUR1560) önerilir.
-
Montaj: TO-220AB, lehimleme <260°C, 10s.
SSS
IRG4BC40S vs IRG4BC40F?
S, DC-1 kHz düşük frekans için; F, 1-5 kHz orta frekans için optimize. Isınma sorunu mu var?
PWM ile yüksek akımda (örn. 17A) ~22W kayıp oluşur; soğutucu şart. MOSFET alternatif olabilir.
Satın Alma
Deltaset Elektronik:
Anahtar Kelimeler: IRG4BC40S IGBT, G4BC40S IGBT, TO-220 IGBT, 600V 60A IGBT, standart hız anahtarlama, motor kontrolü, invertör entegresi, Türkiye elektronik bileşen.
