Voltaj ve Akım Kapasitesi: 600V (V<sub>CE</sub>), 40A (
@25
°C), 20A (
@100
°C).
-
Düşük Doygunluk Voltajı: V<sub>CE(sat)</sub> = 1.72V (tipik,
@25
°C), düşük iletim kayıpları.
-
Ultra Hızlı Anahtarlama: 57ns yükselme süresi (t<sub>r</sub>), 8-40 kHz sert anahtarlama, >200 kHz rezonant mod.
-
Entegre Diyot: HEXFRED™ ultra hızlı, yumuşak geri kazanım diyotu, düşük kayıplı ters akım.
-

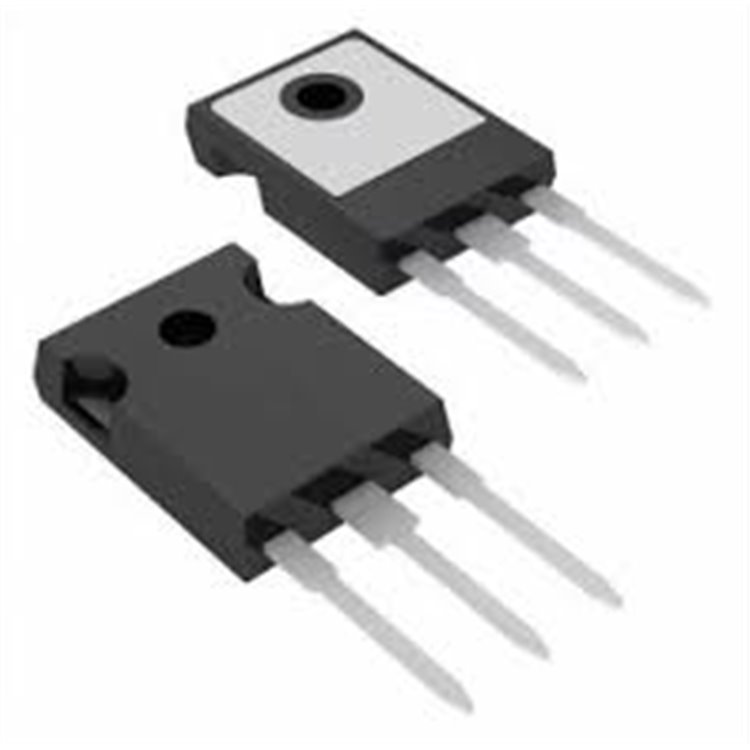

TO-247 Kılıf: Delik içi (through-hole) montaj, yüksek termal performans (0.94°C/W).
-
4. Nesil Tasarım: %50 azaltılmış kapanma enerjisi (E<sub>off</sub>), sıkı parametre dağılımı.
-
Güç Dağılımı: 160W maksimum, endüstriyel uygulamalar için uygun.
Kullanım Alanları
IRG4PC40UD TO-247 IGBT, şu uygulamalarda öne çıkar:
-
Motor Sürücüleri: AC/DC motor kontrolü, endüstriyel invertörler.
-
Kesintisiz Güç Kaynakları (UPS): Yüksek frekanslı güç aktarımı.
-
Yüksek Frekanslı Dönüştürücüler: 8-40 kHz anahtarlama frekanslı sistemler.
-
Kaynak Makineleri: Yüksek hızlı anahtarlama için optimize edilmiş.
-
Yenilenebilir Enerji: Solar invertörler ve rüzgar türbini kontrol devreleri.
Teknik Özellikler
|
|
|
|
|
|
|
|
|
Kollektör-Emitör Voltajı (V
<sub>
CE
</sub>
)
|
|
Sürekli Kollektör Akımı (I
<sub>
C
</sub>
)
|
40A (
@25
°C), 20A (
@100
°C)
|
Kollektör-Emitör Doygunluk Voltajı (V
<sub>
CE(sat)
</sub>
)
|
|
Kapı-Emitör Voltajı (V
<sub>
GE
</sub>
)
|
|
Yükselme Süresi (t
<sub>
r
</sub>
)
|
|
Toplam Kapı Şarjı (Q
<sub>
g
</sub>
)
|
|
Çıkış Kapasitansı (C
<sub>
oes
</sub>
)
|
|
Güç Dağılımı (P
<sub>
D
</sub>
)
|
|
|
|
|
Kaynak: International Rectifier IRG4PC40UD Veri Sayfası
Neden IRG4PC40UD TO-247 IGBT?
IRG4PC40UD, ultra hızlı anahtarlama, düşük kayıplar ve entegre diyot ile yüksek güç uygulamalarında üstün performans sunar. 600V ve 40A kapasitesi, motor sürücüleri ve UPS sistemleri için idealdir. 4. nesil IGBT teknolojisi, %50 azaltılmış kapanma enerjisi (E<sub>off</sub>) ve sıkı parametre dağılımı ile verimliliği artırır. HEXFRED™ diyot, yumuşak geri kazanım ile snubber devresi ihtiyacını minimuma indirir, devre tasarımını sadeleştirir. TO-247AC kılıf, yüksek termal performans ve kolay montaj sunar, endüstriyel standartlara uygundur.
IRG4PC40UD TO-247 IGBT’yi Nasıl Kullanırım?
En iyi performansı elde etmek için:
-
Pin Bağlantılarını Kontrol Edin: TO-247 kılıfında 3 pin (Kollektör, Emitör, Kapı). Veri sayfasını inceleyin.
-
Kapı Sürüşü: ±20V kapı-emitör voltajı (V<sub>GE</sub>) için uygun bir kapı sürücü devresi kullanın (ör. IR2110). Tipik V<sub>GE</sub> = 15V.
-
Soğutma: Yüksek akım (40A+) veya sıcaklık (>100°C) koşullarında soğutucu kullanın; termal direnç 0.94°C/W.
-
Koruma Devresi: Aşırı akım ve kısa devre koruması için snubber devresi ekleyin, ancak entegre HEXFRED diyot genellikle yeterlidir.
-
Montaj: TO-247 kılıfı, delik içi montaj için uygundur; lehimleme sırasında aşırı ısıdan kaçının (maks. 260°C, 10 saniye).
-
Sürücü Devresi: 100nC kapı şarjı için düşük empedanslı bir sürücü kullanın; hızlı anahtarlama için optimize edin.
Sıkça Sorulan Sorular (SSS)
S: IRG4PC40UD ile IRG4PC40W arasındaki fark nedir?
C: IRG4PC40UD, entegre HEXFRED™ ultra hızlı diyot içerir ve snubber devresi ihtiyacını azaltır. IRG4PC40W, diyot olmadan düşük iletim kayıplarına odaklanır. Her ikisi de 600V, 40A kapasitelidir.
S: IRG4PC40UD motor sürücülerinde kullanılabilir mi?
C: Evet, 600V ve 40A kapasitesiyle AC/DC motor sürücüleri, invertörler ve yüksek frekanslı dönüştürücüler için uygundur, entegre diyot sayesinde pratiktir.
S: Veri sayfasını nereden bulurum?
C: Infineon’un resmi sitesinden veya distribütörlerden (Mouser, DigiKey, Arkotek Elektronik) IRG4PC40UD veri sayfasını indirebilirsiniz.
IRG4PC40UD TO-247 IGBT Satın Alma
Bu IGBT’yi güvenilir bir kaynaktan temin etmek için Deltaset Elektronik’i öneriyoruz. Hızlı teslimat ve kaliteli bileşenler için:
Hemen sipariş verin ve yüksek frekanslı projelerinizi güvenilir anahtarlama ile destekleyin!
