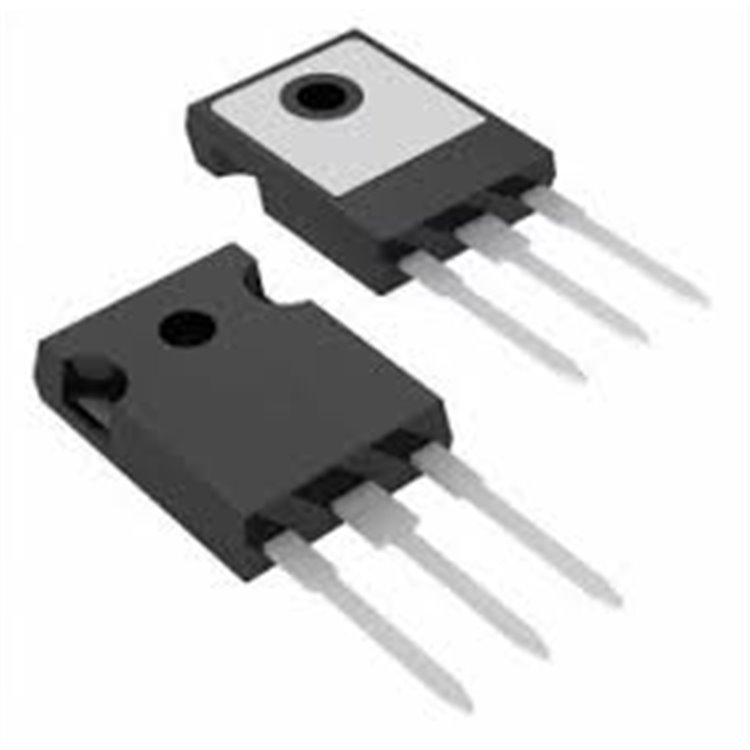

IRG4PC40W TO-247 IGBT’nin Temel Özellikleri
-
Voltaj ve Akım Kapasitesi: 600V (V<sub>CE</sub>), 40A (
@25
°C), 20A (
@100
°C).
-
Düşük İletim Kayıpları: V<sub>CE(sat)</sub> = 1.85V (tipik,
@25
°C), enerji verimliliği.
-
Hızlı Anahtarlama: 33ns yükselme süresi (t<sub>r</sub>), 8-30 kHz sert anahtarlama, >200 kHz rezonant mod.
-
TO-247 Kılıf: Delik içi (through-hole) montaj, yüksek termal performans (0.94°C/W).
-
Düşük Kapanma Enerjisi (E<sub>off</sub>): %50 azaltılmış kapanma kayıpları, optimize edilmiş verim.
-
4. Nesil IGBT: Daha sıkı parametre dağılımı, dayanıklılık ve güvenilirlik.
-
Güç Dağılımı: 160W maksimum, yüksek güç uygulamaları için uygun.
Kullanım Alanları
IRG4PC40W TO-247 IGBT, şu uygulamalarda öne çıkar:
-
Motor Sürücüleri: AC ve DC motor kontrolü, endüstriyel invertörler.
-
Anahtarlamalı Güç Kaynakları (SMPS): Yüksek verimli güç dönüşümü, 100W ve üzeri.
-
Güç Faktörü Düzeltme (PFC): Boost PFC devreleri için optimize edilmiş.
-
Endüstriyel Otomasyon: Robotik sistemler, CNC makineleri.
-
Yenilenebilir Enerji: Solar invertörler ve rüzgar türbini kontrol sistemleri.
Teknik Özellikler
|
|
|
|
|
|
|
|
|
Kollektör-Emitör Voltajı (V
<sub>
CE
</sub>
)
|
|
Sürekli Kollektör Akımı (I
<sub>
C
</sub>
)
|
40A (
@25
°C), 20A (
@100
°C)
|
Kollektör-Emitör Doygunluk Voltajı (V
<sub>
CE(sat)
</sub>
)
|
|
Kapı-Emitör Voltajı (V
<sub>
GE
</sub>
)
|
|
Yükselme Süresi (t
<sub>
r
</sub>
)
|
|
Toplam Kapı Şarjı (Q
<sub>
g
</sub>
)
|
|
Çıkış Kapasitansı (C
<sub>
oes
</sub>
)
|
|
Güç Dağılımı (P
<sub>
D
</sub>
)
|
|
|
|
|
Kaynak: International Rectifier IRG4PC40W Veri Sayfası
Neden IRG4PC40W TO-247 IGBT?
IRG4PC40W, düşük iletim kayıpları, hızlı anahtarlama ve yüksek dayanıklılık ile yüksek güç uygulamalarında üstün performans sunar. 600V ve 40A kapasitesi, motor sürücüleri ve SMPS gibi sistemler için idealdir. 4. nesil IGBT teknolojisi, önceki nesillere göre %50 azaltılmış kapanma enerjisi (E<sub>off</sub>) ve daha sıkı parametre dağılımı sağlar. TO-247AC kılıf, yüksek termal performans ve kolay montaj sunarak endüstriyel standartlara uygun bir seçimdir. Harici diyot gerektiren devrelerde (ör. motor kontrolü), uygun bir hızlı geri kazanım diyodu ile eşleştirilebilir.
IRG4PC40W TO-247 IGBT’yi Nasıl Kullanırım?
En iyi performansı elde etmek için:
-
Pin Bağlantılarını Kontrol Edin: TO-247 kılıfında 3 pin (Kollektör, Emitör, Kapı). Veri sayfasını inceleyin.
-
Kapı Sürüşü: ±20V kapı-emitör voltajı (V<sub>GE</sub>) için uygun bir kapı sürücü devresi kullanın (ör. IR2110). Tipik V<sub>GE</sub> = 15V.
-
Soğutma: Yüksek akım (40A+) veya sıcaklık (>100°C) koşullarında soğutucu kullanın; termal direnç 0.94°C/W.
-
Koruma Devresi: Aşırı akım ve kısa devre koruması için snubber devresi ve harici hızlı geri kazanım diyodu (ör. MUR1560) ekleyin.
-
Montaj: TO-247 kılıfı, delik içi montaj için uygundur; lehimleme sırasında aşırı ısıdan kaçının (maks. 260°C, 10 saniye).
-
Sürücü Devresi: 100nC kapı şarjı için düşük empedanslı bir sürücü kullanın; hızlı anahtarlama için optimize edin.
Sıkça Sorulan Sorular (SSS)
S: IRG4PC40W ile IRG4PC40UD arasındaki fark nedir?
C: IRG4PC40W, entegre diyot olmadan düşük iletim kayıplarına odaklanır. IRG4PC40UD, ultra hızlı HEXFRED™ diyot içerir ve snubber devresi ihtiyacını azaltır. Her ikisi de 600V, 40A kapasitelidir, ancak IRG4PC40UD motor sürücüleri gibi uygulamalarda daha pratiktir.
S: IRG4PC40W motor sürücülerinde kullanılabilir mi?
C: Evet, 600V ve 40A kapasitesiyle AC/DC motor sürücüleri ve invertörler için uygundur, ancak harici bir hızlı geri kazanım diyodu gerekebilir.
S: Veri sayfasını nereden bulurum?
C: Infineon’un resmi sitesinden veya distribütörlerden (Mouser, DigiKey, Arkotek Elektronik) IRG4PC40W veri sayfasını indirebilirsiniz.
IRG4PC40W TO-247 IGBT Satın Alma
Bu IGBT’yi güvenilir bir kaynaktan temin etmek için Deltaset Elektronik’i öneriyoruz. Hızlı teslimat ve kaliteli bileşenler için:
