IRG4PC50W IGBT - DELTASET ELEKTRONİK

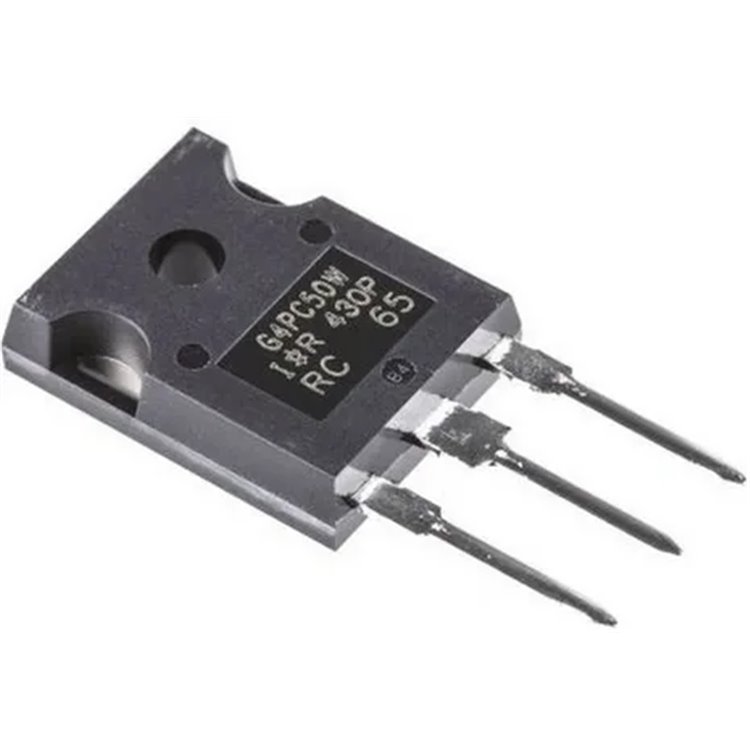

IRG4PC50W 600V IGBT TO-247, YÜKSEK VERİMLİ GÜÇ ANAHTARLAMA ELEMANI

* * * * * *

Ürün Kodu 44112841

Stok Kodu IRG4PC50W, 600V 20A TO-247 IGBT, endüstriyel güç uygulamaları için yüksek verimli güç anahtarlama elemanı. IRG4PC50W, IR IGBT teknolojisi ile güvenilir performans sağlar. DeltaSet Elektronik'ten tedarik edebilirsiniz.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

IRG4PC50W TO-247 IGBT - DELTASET ELEKTRONİK

IRG4PC50WD - IGBT - DELTASET ELEKTRONİK

IRG4PC50W, G4PC50W, TO-247 IGBT - DELTASET ELEKTRONİK

IRG4PC50WD - DELTASET ELEKTRONİK

T1635T-GI ,TO-220, IGBT - DELTASET ELEKTRONİK

K75T60 - IGBT-TO247 - DELTASET ELEKTRONİK

HGTG20N60B3 TO-247 IGBT TRANSİSTÖR - DELTASET ELEKTRONİK

HGTG40N60A4 IGBT TRANSİSTÖR TO-247 - DELTASET ELEKTRONİK

IXSK40N60CD1 ,TO-3P - DELTASET ELEKTRONİK

HGTG11N120CND TO-247 N-KANAL IGBT 1200V - DELTASET ELEKTRONİK

FGA30N120FTD TO-247 IGBT 30A 1200V - DELTASET ELEKTRONİK

SGP30N60H (G30N60H) TO247 - DELTASET ELEKTRONİK

HGTG30N60B3D ,G30N60B3D ,60A IGBT - DELTASET ELEKTRONİK

HGTG30N60A4 G30N60A4 IGBT TO-247 - DELTASET ELEKTRONİK

SKW30N60HS TO-247 IGBT 600V 41A - DELTASET ELEKTRONİK

IRG4PC50W, 600V 20A IGBT, TO-247 paketinde yüksek verimli güç anahtarlama için mükemmel bir seçimdir. Endüstriyel uygulamalarda güvenilir performans sağlar.

IRG4PC50W, Infineon’un N-kanal IGBT entegre devresidir. TO-247AC kılıfta, 600V kollektör-emitör voltajı ve 55A sürekli kollektör akımı (

@25

°C) ile 8-30 kHz sert anahtarlama ve >200 kHz rezonant mod için optimize edilmiştir. Düşük VCE(on) (2.0V tipik), 4. nesil tasarım ve %50 düşük Eoff, motor kontrolü, SMPS ve invertörlerde yüksek verimlilik sunar.

Özellikler

Voltaj/Akım: 600V, 55A (
@25
°C), 27A (
@100
°C).
Doygunluk Voltajı: VCE(on) = 2.0V (
@15V
, 27A).
Anahtarlama: 33ns tr, 8-30 kHz sert, >200 kHz rezonant.
Kılıf: TO-247AC, termal direnç ~0.64°C/W.
Verimlilik: %50 düşük Eoff, sıkı parametre dağılımı.
Faydalar: Düşük EMI, 150W+ SMPS için maliyet-etkin.

Kullanım Alanları

Motor kontrolü (AC/DC motorlar).
Anahtarlamalı güç kaynakları (SMPS).
Güç faktörü düzeltme (PFC) devreleri.
İnvertörler ve endüstriyel otomasyon.

Teknik Özellikler

Özellik	Değer
V <sub> CE </sub>	600V
I <sub> C </sub>	55A ( @25 °C)
V <sub> CE(on) </sub>	2.0V
V <sub> GE(th) </sub>	6V (maks)
Q <sub> g </sub>	180nC
P <sub> D </sub>	200W
T <sub> j </sub>	-55°C ila +150°C
C <sub> oes </sub>	260pF

Kaynak: Infineon IRG4PC50W Veri Sayfası

Neden IRG4PC50W?

8-30 kHz hızlı anahtarlama, düşük VCE(on) ve yüksek akım kapasitesi (55A) ile SMPS ve motor kontrolünde verimli. TO-247AC kılıf, üstün termal performans sunar. 4. nesil IGBT, güvenilirlik ve düşük kayıplar sağlar.

Nasıl Kullanılır?

Pinler: Kollektör, Emitör, Kapı (veri sayfası kontrolü).
Kapı Sürüşü: ±20V, tipik 15V (ör. IR2110).
Soğutma: >27A veya >100°C için soğutucu gerekli.
Koruma: Snubber devresi ve harici diyot (ör. MUR1560) önerilir.
Montaj: TO-247AC, lehimleme <260°C, 10s.

SSS

IRG4PC50W vs IRG4PC50KD?
W, diyotsuz, düşük VCE(on); KD, entegre diyotlu, >5 kHz.
Motor kontrolü için uygun mu?
Evet, 600V, 55A ve 8-30 kHz ile ideal.

Satın Alma

Deltaset Elektronik:

Tel: 0212 2512460
E-posta: [email protected]
Web: www.deltaset.com

Havale / EFT

Havale ile 1,00 Sepetinizdeki ürünleri havale eft ile satın alabilirsiniz

IRG4PC50W, IGBT, 600V, 20A, TO-247, yüksek verimli güç anahtarlama, endüstriyel IGBT, IR IGBT, DeltaSet Elektronik, TO-247 IGBT, güç elektroniği, endüstriyel uygulamalar, yüksek performanslı IGBT
