IXDH20N120D1 TO-247 IGBT 1200V 38A - DELTASET ELEKTRONİK

IXDH20N120D1: 1200V 38A IGBT, TO-247, HIZLI DİYOT

* * * * * *

Ürün Kodu 4411555

Stok Kodu IXDH20N120D1 TO-247, 1200V 38A IGBT, hızlı diyot, 2.4V Vce(sat), kısa devre dayanımı, güç anahtarlama için ideal. DeltaSet Elektronik’te orijinal ürün, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

T1635T-GI ,TO-220, IGBT - DELTASET ELEKTRONİK

K75T60 - IGBT-TO247 - DELTASET ELEKTRONİK

HGTG20N60B3 TO-247 IGBT TRANSİSTÖR - DELTASET ELEKTRONİK

HGTG40N60A4 IGBT TRANSİSTÖR TO-247 - DELTASET ELEKTRONİK

IXSK40N60CD1 ,TO-3P - DELTASET ELEKTRONİK

HGTG11N120CND TO-247 N-KANAL IGBT 1200V - DELTASET ELEKTRONİK

FGA30N120FTD TO-247 IGBT 30A 1200V - DELTASET ELEKTRONİK

SGP30N60H (G30N60H) TO247 - DELTASET ELEKTRONİK

HGTG30N60B3D ,G30N60B3D ,60A IGBT - DELTASET ELEKTRONİK

HGTG30N60A4 G30N60A4 IGBT TO-247 - DELTASET ELEKTRONİK

SKW30N60HS TO-247 IGBT 600V 41A - DELTASET ELEKTRONİK

G30N120TO-247 - DELTASET ELEKTRONİK

G20N60A4D IGBT - DELTASET ELEKTRONİK

HGTG20N60A4 IGBT - DELTASET ELEKTRONİK

SGW20N60 IGBT - DELTASET ELEKTRONİK

IXDH20N120D1 IGBT, 1200V 25A, TO-247

IXDH20N120D1 in POWERALIA

IXDH20N120D1 TO-247 IGBT’nin Teknik ÖzellikleriIXDH20N120D1, IXYS Corporation (şimdi Littelfuse) tarafından üretilen bir NPT (Non-Punch Through) IGBT’dir ve entegre hızlı diyot ile birlikte gelir. TO-247AD (3-pin, delikten geçişli, THT) paketinde sunulur ve yüksek voltajlı, yüksek akımlı güç anahtarlama uygulamaları için tasarlanmıştır. Düşük doyma voltajı (Vce(sat)), kısa devre dayanımı (SCSOA) ve kare RBSOA (Reverse Bias Safe Operating Area) özellikleriyle yüksek verimlilik ve güvenilirlik sağlar. İşte temel teknik özellikler:

IGBT Tipi: N-Kanal, NPT IGBT, Entegre Hızlı Diyot
Kollektör-Emitter Voltajı (V_CES): 1200V (T_j = 25°C ila 150°C)
Sürekli Kollektör Akımı (I_C):
- 38A (T_C = 25°C)
- 25A (T_C = 90°C)
Pik Kollektör Akımı (I_CM): 50A (T_C = 90°C, t_p = 1 ms)
Doyma Voltajı (V_CE(sat)): 2.4V (tipik, I_C = 20A, V_GE = 15V)
Kapı-Emitter Voltajı (V_GES): ±20V (sürekli), ±30V (geçici)
Kapı Şarjı (Q_G): Veri sayfasında belirtilmemiş, ancak düşük Qg tasarımı
Kısa Devre Dayanımı (t_SC): 10 µs (V_GE = ±15V, V_CE = V_CES, T_j = 125°C)
Güç Dağılımı (P_C):
- 200W (IGBT, T_C = 25°C)
- 75W (Diyot, T_C = 25°C)
Anahtarlama Özellikleri:
- RBSOA: Kare, V_CEK < V_CES, I_CM = 35A (T_j = 125°C, R_G = 82Ω, L = 30µH)
- Hızlı diyot: Düşük ters toparlanma süresi (t_rr, veri sayfasında belirtilmemiş)
Çalışma Sıcaklık Aralığı: -55°C ila +150°C

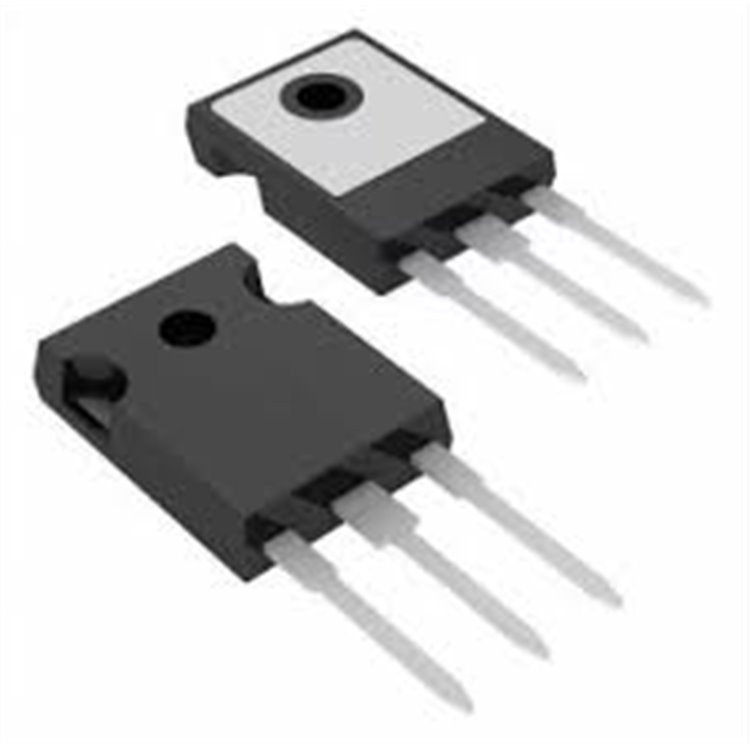

Paket Tipi: TO-247AD (3-pin, THT)
Pin Konfigürasyonu:
- Pin 1: Kapı (Gate, G)
- Pin 2: Kollektör (Collector, C, taban ile bağlı)
- Pin 3: Emitter (Emitter, E)
Boyutlar: 16.26 mm x 5.3 mm x 21.46 mm
Montaj Torku: 0.8-1.2 Nm
Ağırlık: 6 g
RoHS Uyumluluğu: Evet
ECCN Kodu: EAR99

Not: IXDH20N120D1, entegre hızlı diyot içerir; IXDH20N120 ise diyotsuz varyanttır. Satın almadan önce diyotlu (D1) modeli doğrulayın. Veri sayfası için: IXDH20N120D1 Datasheet.IXDH20N120D1’in Avantajları

Yüksek Voltaj Kapasitesi: 1200V, yüksek voltajlı uygulamalar için uygun.
Kısa Devre Dayanımı: 10 µs SCSOA, güvenilirlik sağlar.
Düşük Doyma Voltajı: 2.4V V_CE(sat), düşük iletim kayıpları.
Entegre Hızlı Diyot: Düşük t_rr ile anahtarlama kayıplarını azaltır.
Kare RBSOA: Geniş güvenli çalışma alanı, dayanıklı tasarım.
Dayanıklılık: -55°C ila +150°C sıcaklık aralığı, zorlu ortamlarda kullanım.
Kompakt Tasarım: TO-247AD, yüksek güç yoğunluğu ve kolay montaj.

IXDH20N120D1’in Kullanım AlanlarıIXDH20N120D1, yüksek voltajlı ve yüksek akımlı güç anahtarlama uygulamalarında kullanılır. Başlıca kullanım alanları:

Anahtarlamalı Güç Kaynakları (SMPS): Yüksek frekanslı güç dönüştürme.
Motor Sürücüleri: AC ve DC motor kontrolü, servo sistemler.
DC-DC Dönüştürücüler: Elektrikli araçlar ve yenilenebilir enerji sistemleri.
Inverterler: Güneş enerjisi ve rüzgar türbinleri.
Otomotiv Elektroniği: Elektrikli araç şarj sistemleri, batarya yönetimi.
Endüstriyel Uygulamalar: Endüksiyon ısıtma, kaynak makineleri.

Örnek Devre: IXDH20N120D1, bir motor sürücü devresinde IGBT olarak kullanıldığında, kapı sinyali (V_GE = 15V) ile anahtarlanır ve entegre diyot freewheeling akımlarını yönlendirir. Düşük V_CE(sat) ve hızlı diyot, verimliliği artırır.Güvenli Çalıştırma Kılavuzu

Maksimum Değerlere Dikkat: V_CES (1200V), I_C (38A), V_GES (±20V) sınırlarını aşmayın. Güvenli kullanım için %20 kuralına uyun (ör. 960V, 30A).
Isı Yönetimi: 200W (IGBT) ve 75W (diyot) için uygun soğutucu kullanın; termal direnç düşük.
Pin Kontrolü: Kapı, kollektör ve emitter pinlerini veri sayfasından doğrulayın.
Yalıtım: TO-247AD tabanı kollektöre bağlıdır; yalıtım pedi kullanın.
ESD Koruması: IGBT’ler hassastır; elektrostatik deşarj (ESD) önlemleri alın.
Depolama ve Çalışma Sıcaklığı: -55°C ila +150°C aralığını aşmayın.

IXDH20N120D1 Satın Alma Opsiyonu: DeltaSet ElektronikTürkiye’de elektronik bileşen tedariki konusunda lider firmalardan biri olan DeltaSet Elektronik, IXDH20N120D1 TO-247 IGBT’leri orijinal ve yüksek kaliteli olarak stoklarında bulundurabilir. DeltaSet Elektronik, müşteri memnuniyetine odaklanan hizmet anlayışı, hızlı teslimat ve güvenilir tedarik ile öne çıkar.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected] (mailto:[email protected])
Ödeme Seçenekleri: Havale ve EFT
