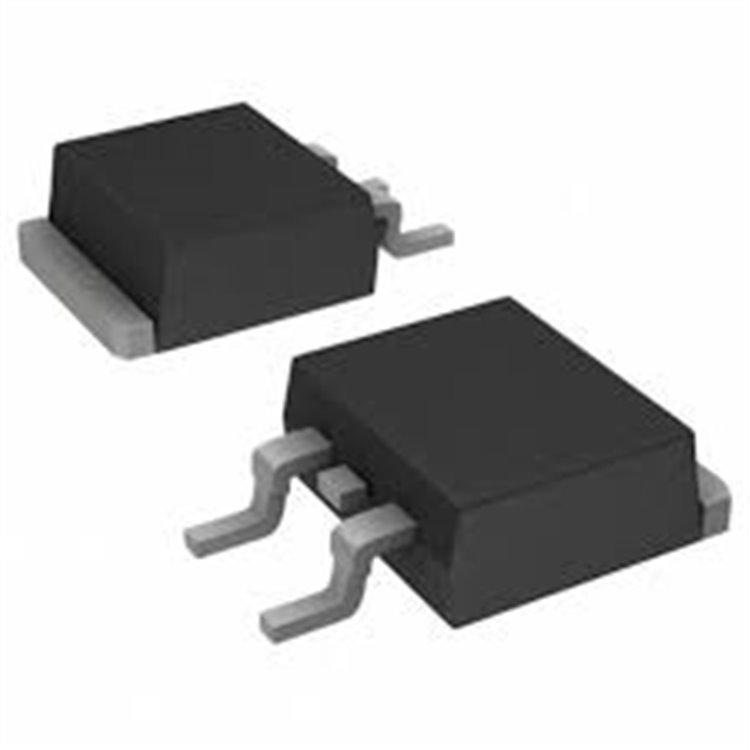

LM317 DPAK - DELTASET ELEKTRONİK

STMİCROELECTRONİCS - ESNEK 1.2V-37V ÇIKIŞLI GÜVENİLİR VOLTAJ REGÜLATÖR

* * * * * *

Ürün Kodu 22112971

Stok Kodu LM317MDT-TR-TO252-STM: STMicroelectronics üretimi, 1.2V-37V ayarlanabilir, 0.5A çıkışlı, TO-252 (DPAK) kılıflı lineer voltaj regülatörü. Güç kaynakları ve mikrodenetleyici projeleri için ideal. Stok: Deltaset Elektronik, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

LM317KMDT- DPAK - DELTASET ELEKTRONİK

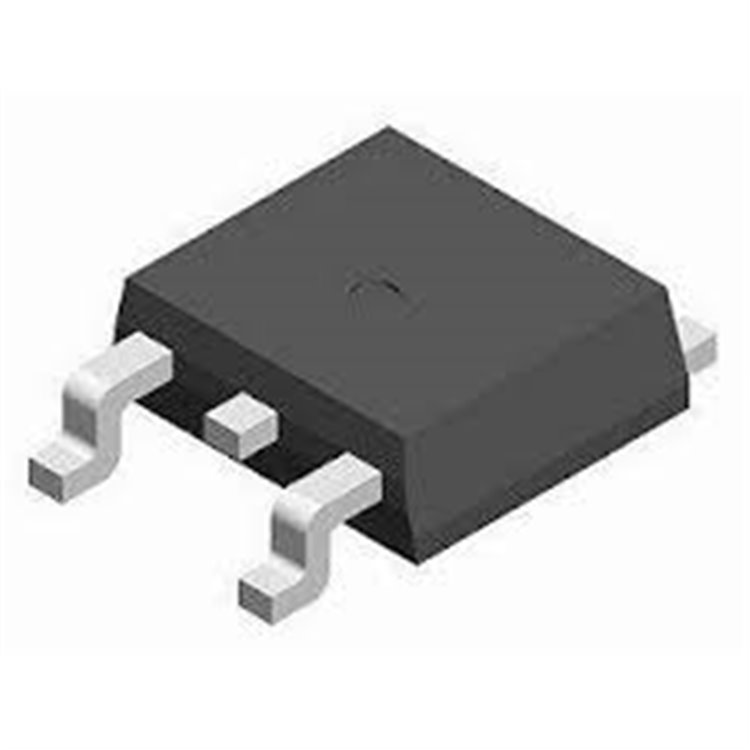

LM317S TO-263-3 VOLTAJ REGÜLATÖRÜ - DELTASET ELEKTRONİK

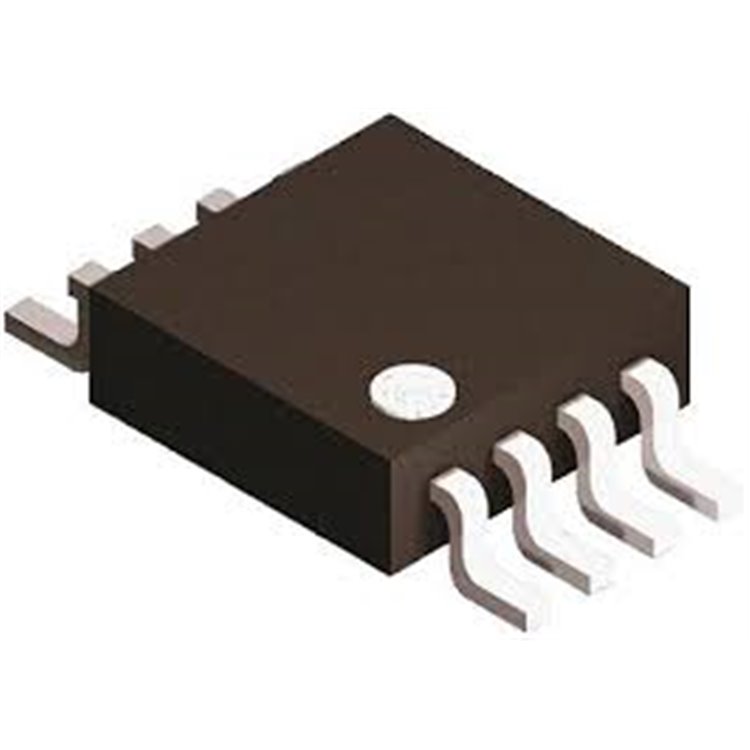

LM317 SOIC-8 SMD VOLTAJ REGÜLATÖRÜ - DELTASET ELEKTRONİK

LM317 SOT-223 SMD VOLTAJ REGÜLATÖRÜ - DELTASET ELEKTRONİK

LM317T,TO-220 - DELTASET ELEKTRONİK

LM317- DPAK- SMD VOLTAGE REGULATOR TO252

LM317LZ ,TO92 - DELTASET ELEKTRONİK

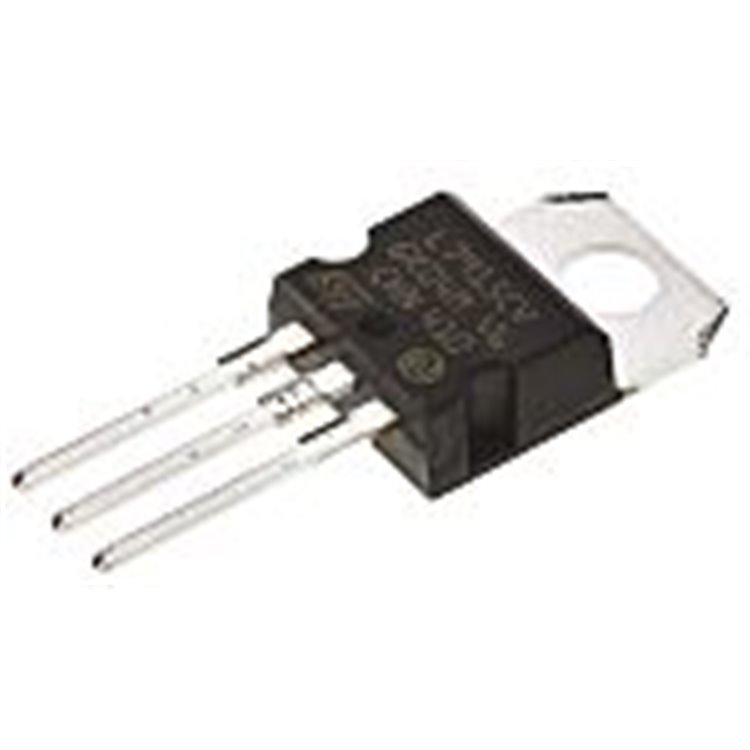

LM317T-DG TO-220 REGÜLATÖR - DELTASET ELEKTRONİK

LM317MDT-TR - DELTASET ELEKTRONİK

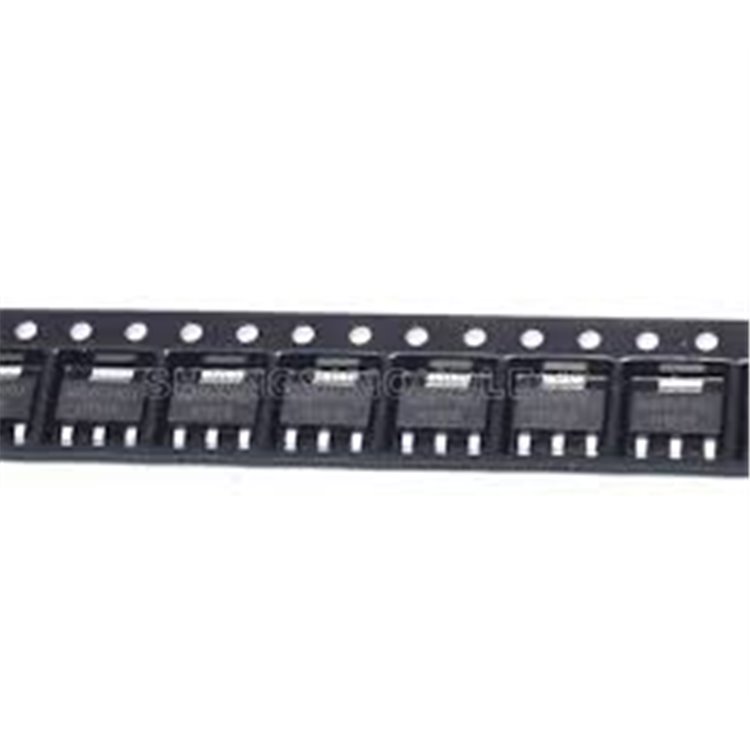

LM317G-AA3-R UTC SOT-223 - DELTASET ELEKTRONİK

LM317MDT-TR DPAK - DELTASET ELEKTRONİK

LM317K-TN3-R TO-252 - DELTASET ELEKTRONİK

VIPER100 SMPS IC TO-220F - DELTASET ELEKTRONİK

VIPER100A SMPS IC TO-220F - DELTASET ELEKTRONİK

L298HN MULTİWATT-15 MOTOR SÜRÜCÜ ENTEGRESİ - DELTASET ELEKTRONİK

LM317 TO-252 VOLTAJ REGÜLATÖRÜ

IC-317 V.REG/STABILIZER TO252 DPACK SMD - LM317MDTG - LM317MDTG

LM317MDT-TR TO-252 Özellikleri ve Satın Alma - Deltaset ElektronikDetaylı Özellikler

Tür: Pozitif lineer voltaj regülatörü, ayarlanabilir çıkış
Çıkış Voltajı: 1.2V - 37V (ayarlanabilir, direnç bölücü ile belirlenir)
Çıkış Akımı: Maksimum 500 mA (0.5A)
Giriş Voltajı: 4.2V - 40V (minimum 3V giriş-çıkış farkı gerekir)
Düşüş Voltajı (Dropout Voltage): 3V (nominal)
Line Regülasyonu: 0.01% / V (maksimum)
Load Regülasyonu: 0.1% (maksimum)
Güç Kaynağı Reddetme Oranı (PSRR): 80 dB (tipik)
Sakin Akım (Quiescent Current): 3.5 mA (tipik)
Koruma Özellikleri:
- Dahili akım sınırlama (kısa devre koruması)
- Termal aşırı yük koruması (thermal shutdown)
- Güvenli alan (safe-area) koruması
Pin Konfigürasyonu (TO-252-3):
- Pin 1: Ayar (Adjust, çıkış voltajı ayarı için)
- Pin 2: Çıkış (Vout)
- Pin 3: Giriş (Vin)
- Tab: Toprak (GND, soğutucu bağlantısı)
Çalışma Sıcaklığı: 0°C ile +125°C

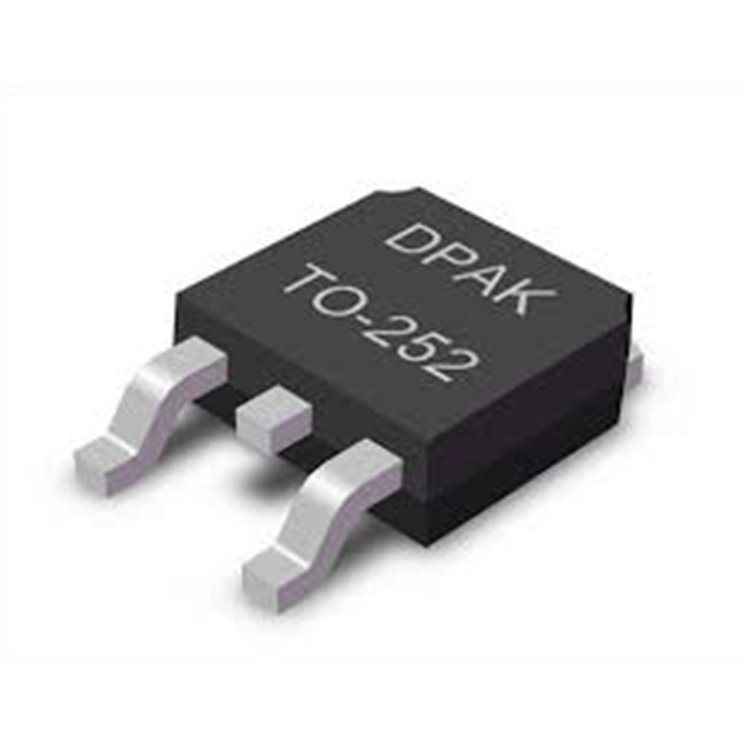

Kılıf Tipi: TO-252 (DPAK, yüzey montaj, SMD)
Boyutlar: 6.5 mm x 6.1 mm x 2.63 mm
Ek Özellikler:
- Kolay yapılandırma için yalnızca direnç bölücü gerekir
- RoHS uyumlu (kurşunsuz)
- MSL 1 (nem hassasiyeti sınırsız)
- Yüksek giriş voltajı dayanımı (40V’a kadar)

Kaynaklar: STMicroelectronics LM317MDT-TR datasheet, Future Electronics, DigiKey, TME.LM317MDT-TR Avantajları

Ayarlanabilir Çıkış: 1.2V-37V aralığı, farklı voltaj ihtiyaçları için esneklik sağlar.
Yüksek Güvenilirlik: Termal ve akım korumaları ile dayanıklı ve uzun ömürlü.
Kompakt TO-252 Kılıf: Yüzey montaj devre kartları için yer tasarrufu sağlar.
Kolay Kullanım: Direnç bölücü ile çıkış voltajı kolayca ayarlanabilir.
Geniş Uygulama Alanı: Mikrodenetleyiciler, sensörler ve güç kaynakları için ideal.

LM317MDT-TR Kullanım AlanlarıLM317MDT-TR, şu alanlarda yaygın olarak kullanılır:

Güç Kaynakları: Ayarlanabilir DC voltaj üretimi.
Mikrodenetleyici Devreleri: Arduino, PIC, STM32 gibi platformlar için voltaj regülasyonu.
Batarya Şarj Devreleri: Li-Ion, Li-Po veya kurşun-asit bataryalar için.
LED Sürücüler: Sabit voltaj veya akım kontrollü LED aydınlatma.
Endüstriyel Otomasyon: Sensörler ve kontrol üniteleri için stabil güç kaynağı.
Hobi ve Eğitim Projeleri: Prototip devrelerde güç yönetimi.

LM317MDT-TR ile İlgili İpuçları

Bağlantı: Çıkış voltajını ayarlamak için Adjust (Pin 1) ile Vout (Pin 2) arasına direnç bölücü bağlayın (datasheet’teki formüle göre).
Kapasitör Kullanımı: Girişte 0.1 µF seramik kapasitör, çıkışta 1 µF tantal veya seramik kapasitör önerilir.
Soğutma: 0.4A üzerindeki yüklerde PCB’ye entegre soğutucu veya harici soğutucu kullanın.
Test: Çıkış voltajını multimetre ile kontrol edin; spindle trimmer ile hassas ayar yapabilirsiniz.
Datasheet: STMicroelectronics’in resmi LM317MDT-TR datasheet’ini inceleyin.
Alternatifler: L78M05CDT-TR (sabit 5V), MC7805 (sabit 5V), veya LM317T (TO-220 kılıf).
Montaj: TO-252 kılıf, yüzey montaj PCB’ler için uygundur; lehimleme sırasında 260°C’de maksimum 30 saniye uygulayın.

LM317MDT-TR Fiyatları ve Satın Alma - Deltaset ElektronikLM317MDT-TR TO-252 voltaj regülatörü, Deltaset Elektronik üzerinden orijinal ve uygun fiyatlarla temin edilebilir. Deltaset Elektronik, hızlı kargo ve güvenilir hizmetiyle Türkiye’nin önde gelen elektronik komponent tedarikçilerindendir.Satın Alma ve Stok Sorgulama için İletişim Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212 251 24 60
E-Posta: [email protected]

Deltaset Elektronik’in Avantajları:

Orijinal Ürünler: STMicroelectronics gibi güvenilir markalar.
Hızlı Teslimat: Aynı gün kargo seçenekleri.
Müşteri Desteği: Teknik sorular için profesyonel yardım.
Geniş Ürün Yelpazesi: Entegre devreler, mikrodenetleyiciler, diyotlar ve daha fazlası.
