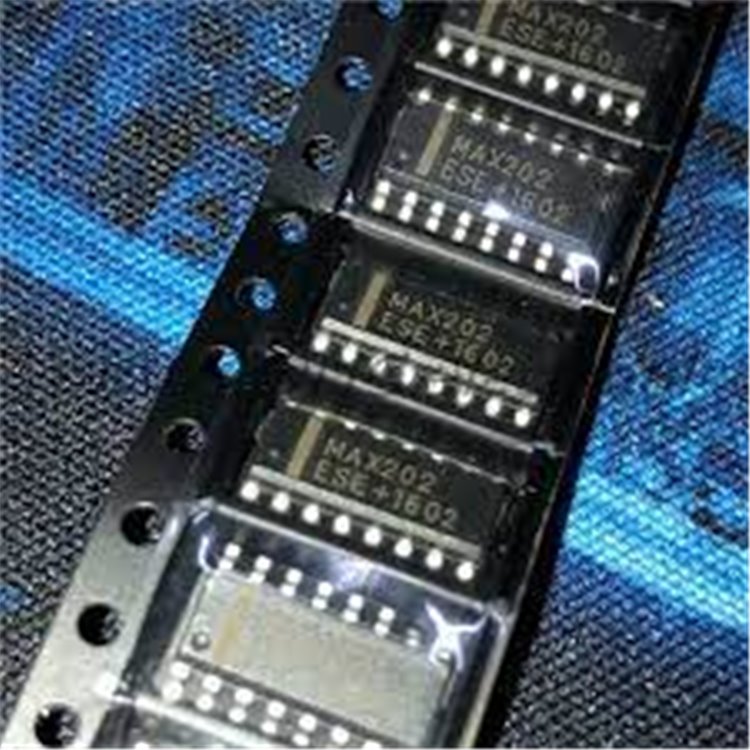

MAX202CSE+T SOIC16 MAXIM

MAX202CSE+T SOIC-16 Entegre Özellikleri

Genel Tanım:
MAX202CSE+T, Maxim Integrated (Analog Devices bünyesinde) tarafından üretilen, düşük güç tüketimli bir RS-232 alıcı-verici (transceiver) entegresidir. SOIC-16 (dar gövde) paketinde sunulan bu entegre, 5V güç kaynağı ile çalışır ve 120 kbps’ye kadar veri iletimi sağlar. Tam çift yönlü (full-duplex) iletişim için tasarlanmış olup, iki sürücü ve iki alıcı içerir. Dört adet 0.1 µF harici kapasitör kullanarak RS-232 voltaj seviyelerini üretir. Endüstriyel kontrol sistemleri, modemler, veri toplama sistemleri ve seri iletişim gerektiren uygulamalarda kullanılır. MAX202CSE+T, ±15 kV ESD koruması ve RoHS uyumluluğu ile dayanıklı bir seçenektir. "+T" sembolü, bant ve makara (tape-and-reel) paketleme ve kurşunsuz üretim olduğunu belirtir.

Teknik Özellikler:

Elektriksel Özellikler:
- Çalışma Voltajı: 4.5V ila 5.5V (tipik 5V).
- Veri Hızı: Maksimum 120 kbps (standart RS-232 haberleşmesi).
- Güç Tüketimi: Tipik 5 mA (quiescent akım, aktif modda).
- RS-232 Çıkış Voltajı: ±5V (minimum, 0.1 µF kapasitörlerle).
- Giriş Voltaj Seviyeleri: 0.8V (düşük), 2.0V (yüksek).
- Harici Kapasitörler: Dört adet 0.1 µF kapasitör gerektirir (C1, C2, C3, C4).
Koruma Özellikleri:
- ESD Koruması: ±15 kV (HBM, İnsan Vücudu Modeli) elektrostatik deşarj dayanımı.
- Kısa Devre Koruması: Sürücü çıkışları kısa devreye karşı korumalıdır.
- Termal Kapanma: Aşırı ısınma durumunda otomatik kapanma.
İletişim Özellikleri:
- Tam Çift Yönlü (Full-Duplex): Ayrı gönderme ve alma hatları ile iki yönlü iletişim.
- Protokol: RS-232 (TIA/EIA-232-F, ITU V.28 uyumlu).
- Sürücü/Alıcı Sayısı: 2 sürücü, 2 alıcı (2/2 transceiver).
- TTL/CMOS Uyumluluğu: Lojik giriş ve çıkışlar TTL/CMOS seviyeleriyle uyumludur.
Fiziksel Özellikler:
- Paket Tipi: SOIC-16 (dar gövde, Narrow SOIC).
- Boyutlar: Yaklaşık 10 mm x 4 mm x 1.5 mm.
- Pin Sayısı: 16.
- Montaj Tipi: Yüzey montaj (SMD), otomatik üretim hatlarına uygun.
- Paketleme: Bant ve makara (tape-and-reel, +T sembolü).
- Ağırlık: Yaklaşık 0.2 gram.
Çevresel Özellikler:
- Çalışma Sıcaklık Aralığı: 0°C ila +70°C (ticari sınıf).
- Depolama Sıcaklık Aralığı: -65°C ila +150°C.
- Nem Hassasiyet Seviyesi (MSL): MSL 1 (sınırsız).
- RoHS Uyumluluğu: Kurşunsuz ve RoHS uyumlu (+ sembolü Pb-free olduğunu belirtir).
Ek Özellikler:
- Düşük Güç Tüketimi: 5 mA quiescent akım, enerji verimli sistemler için uygun.
- Dahili Şarj Pompası: Harici ±12V kaynağı olmadan RS-232 voltaj seviyeleri üretir.
- Kolay Entegrasyon: Standart RS-232 arayüzü ile mikrodenetleyicilere kolay bağlantı.
- Yüksek Gürültü Bağışıklığı: Endüstriyel ortamlarda güvenilir iletişim.

Uygulama Alanları:

Mikrodenetleyici Arayüzleri: TTL lojik seviyelerini RS-232 seviyelerine çevirme.
Endüstriyel Kontrol Sistemleri: PLC’ler ve veri toplama sistemleri.
Modemler ve Telekomünikasyon: Seri port üzerinden veri iletişimi.
Test ve Ölçüm Ekipmanları: RS-232 protokolü ile veri aktarımı.
Tüketici Elektroniği: GPS cihazları, set üstü kutular ve seri iletişim gerektiren sistemler.

Avantajları:

Güvenilir Performans: ±15 kV ESD koruması ile dayanıklı.
Endüstri Standardı: MAX202, RS-232 uygulamaları için yaygın bir çözümdür.
Kompakt Paket: SOIC-16 dar gövde, yer tasarrufu sağlar ve otomatik montaja uygundur.
Basit Tasarım: Dört adet 0.1 µF kapasitörle çalışır, devre karmaşıklığını azaltır.
Düşük Maliyet: Yaygın kullanımı sayesinde ekonomik bir seçenek.

Satın Alma Bilgileri:
MAX202CSE+T SOIC-16 entegresini temin etmek için Deltaset Elektronik ile iletişime geçebilirsiniz:

Web Sitesi: www.deltaset.net
E-Posta: [email protected] (mailto:[email protected])
Telefon: 0212-2512460
