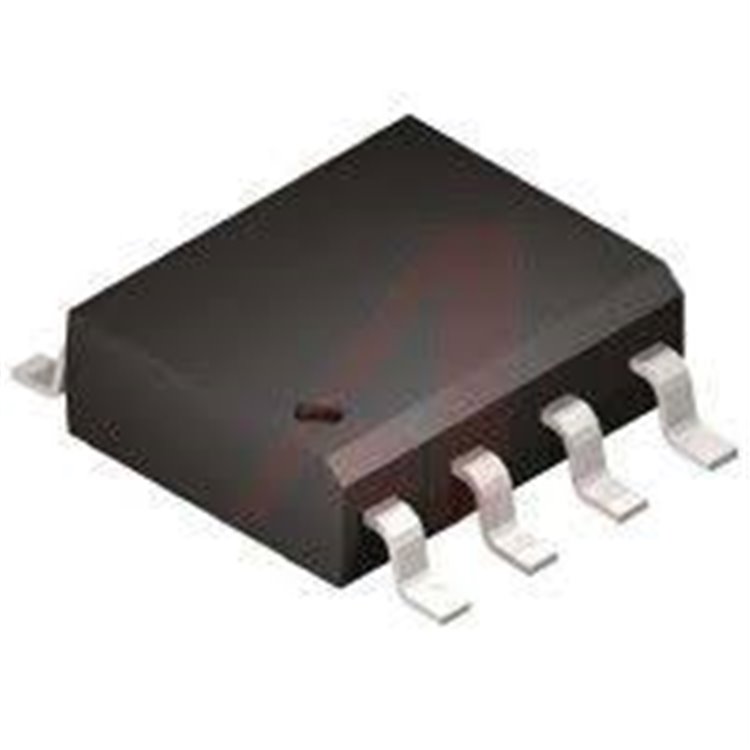

MAX483CSA, SOIC-8, RS-485 ARAYÜZ Entegresi

MAX483CSA SOIC-8 Entegre Özellikleri

Genel Tanım:
MAX483CSA, Maxim Integrated (Analog Devices bünyesinde) tarafından üretilen, düşük güç tüketimli bir RS-485/RS-422 alıcı-verici (transceiver) entegresidir. SOIC-8 paketinde sunulan bu entegre, 250 kbps’ye kadar veri iletimi sağlar ve yarım çift yönlü (half-duplex) iletişim için tasarlanmıştır. Eğim oranı sınırlaması (slew-rate limiting) sayesinde düşük elektromanyetik girişim (EMI) sunar. Endüstriyel otomasyon, veri haberleşme sistemleri ve uzun mesafeli düşük hızlı seri iletişim uygulamalarında kullanılır. Tek bir sürücü ve alıcı içerir, ultra düşük güç tüketimi ile öne çıkar.

Teknik Özellikler:

Elektriksel Özellikler:
- Çalışma Voltajı: 4.75V ila 5.25V (tipik 5V).
- Veri Hızı: Maksimum 250 kbps (düşük hızlı RS-485/RS-422 haberleşmesi).
- Güç Tüketimi: Tipik olarak 120 µA (quiescent akım, alıcı modunda), 360 µA (sürücü modunda).
- Farklı Giriş Eşik Voltajı: ±200 mV, gürültülü ortamlarda güvenilir veri alımı sağlar.
- Çıkış Akımı: Sürücü, 250 mA’ya kadar kısa devre akımı destekler.
- Giriş Voltaj Seviyeleri: Minimum 2V (yüksek), maksimum 0.8V (düşük).
Koruma Özellikleri:
- Kısa Devre Koruması: Sürücü çıkışları kısa devreye karşı korumalıdır.
- Termal Kapanma: Aşırı ısınma durumunda otomatik kapanma.
- ESD Koruması: ±15 kV (HBM, İnsan Vücudu Modeli) elektrostatik deşarj dayanımı.
- Ortak Mod Voltaj Aralığı: -7V ila +12V, geniş ortak mod uyumluluğu.
İletişim Özellikleri:
- Yarım Çift Yönlü (Half-Duplex): Tek bir diferansiyel hat üzerinden hem gönderme hem alma.
- Eğim Oranı Sınırlaması: Düşük EMI için optimize edilmiş sinyal geçişi, özellikle uzun kablolu sistemlerde avantajlı.
- Alıcı Hata Güvenliği (Fail-Safe): Açık, kısa devre veya boşta girişlerde tanımlı lojik seviyesi sağlar.
- Çoklu Bağlantı: Tek bir veri yolunda 32 adede kadar alıcı-verici bağlanabilir.
Fiziksel Özellikler:
- Paket Tipi: SOIC-8 (Küçük Anahat Entegre Devre).
- Boyutlar: Yaklaşık 5 mm x 4 mm x 1.5 mm.
- Pin Sayısı: 8.
- Montaj Tipi: Yüzey montaj (SMD), otomatik üretim hatlarına uygun.
- Ağırlık: Yaklaşık 0.1 gram.
Çevresel Özellikler:
- Çalışma Sıcaklık Aralığı: 0°C ila +70°C (ticari sınıf).
- Depolama Sıcaklık Aralığı: -65°C ila +150°C.
- Nem Hassasiyet Seviyesi (MSL): MSL 1 (sınırsız).
- RoHS Uyumluluğu: Kurşunsuz üretim.
Ek Özellikler:
- Ultra Düşük Güç Tüketimi: 120 µA’dan başlayan quiescent akım, batarya ile çalışan sistemler için idealdir.
- Düşük EMI: Eğim oranı sınırlaması, uzun mesafeli iletişimde sinyal kalitesini korur.
- Kolay Entegrasyon: Standart RS-485/RS-422 protokolleriyle uyumludur.
- Sürücü/Alıcı Kontrolü: Harici lojik sinyallerle etkinleştirme/devre dışı bırakma.

Uygulama Alanları:

Endüstriyel Otomasyon: PLC’ler, sensör ağları ve kontrol sistemleri.
Veri İletişim Sistemleri: RS-485 tabanlı uzun mesafeli veri aktarımı.
Bina Otomasyonu: HVAC, aydınlatma kontrolü ve güvenlik sistemleri.
Enerji Yönetimi: Akıllı sayaçlar ve enerji izleme sistemleri.
Taşınabilir Cihazlar: Düşük güç tüketimi gerektiren seri iletişim uygulamaları.

Avantajları:

Ultra Düşük Güç Tüketimi: 120 µA quiescent akım, enerji verimliliği sağlar.
Düşük EMI: Eğim oranı sınırlaması, gürültüsüz iletişim sunar.
Sağlam Tasarım: ESD, kısa devre ve termal korumalar ile dayanıklı.
Kompakt Paket: SOIC-8, yer tasarrufu sağlar ve otomatik montaja uygundur.
Geniş Bağlantı Kapasitesi: 32 cihaza kadar destek, büyük ağlar için uygun.

Satın Alma Bilgileri:
MAX483CSA SOIC-8 entegresini temin etmek için Deltaset Elektronik ile iletişime geçebilirsiniz:

Web Sitesi: www.deltaset.net
E-Posta: [email protected] (mailto:[email protected])
Telefon: 0212-2512460
Stok durumu, fiyat ve teslimat süresi için iletişime geçerek bilgi alabilirsiniz. Alternatif olarak, DigiKey, Mouser veya Farnell gibi distribütörlerden temin edilebilir. Teknik detaylar için Maxim Integrated MAX483 datasheet’ini inceleyiniz.

Sonuç:
MAX483CSA SOIC-8, ultra düşük güç tüketimi, eğim oranı sınırlaması ve 250 kbps veri hızı ile RS-485/RS-422 tabanlı düşük hızlı iletişim uygulamaları için ideal bir alıcı-vericidir. Kompakt SOIC-8 paketi ve sağlam koruma özellikleri, endüstriyel ve enerji verimli sistemlerde güvenilir bir seçim sunar. Deltaset Elektronik üzerinden kolayca temin edebilir, projelerinizde etkin bir şekilde kullanabilirsiniz.
