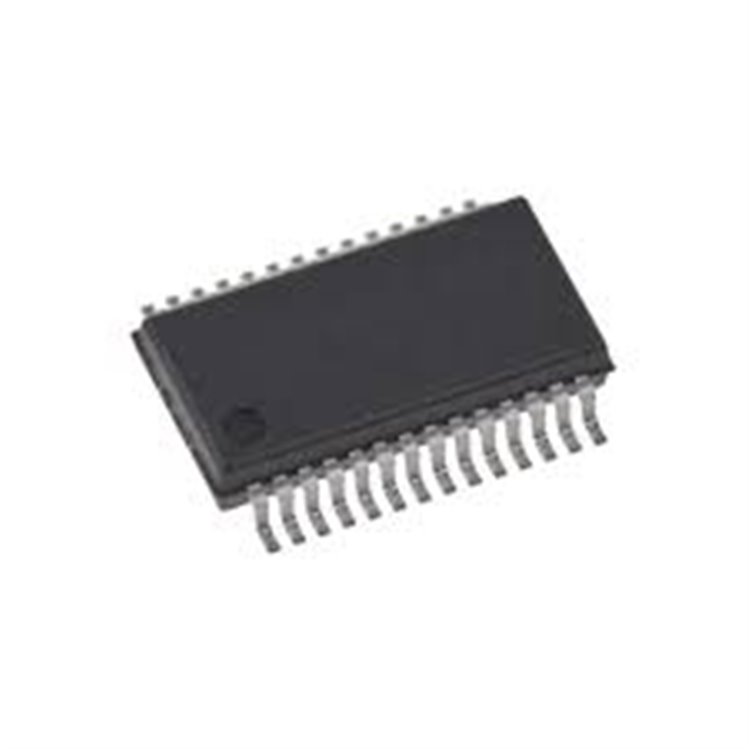

MAX3237EIDBR SSOP-28 Entegre Devre Özellikleri
Genel Tanım:
MAX3237EIDBR, Texas Instruments tarafından üretilen, düşük güç tüketimli bir RS-232 alıcı-verici (transceiver) entegresidir. SSOP-28 paketinde sunulan bu entegre, 3.0V ila 5.5V geniş voltaj aralığında çalışır ve 1 Mbps’ye kadar veri iletimi sağlar. Tam çift yönlü (full-duplex) iletişim için tasarlanmış olup, beş sürücü ve üç alıcı içerir. Dört adet harici kapasitör (0.1 µF ila 0.33 µF, voltaja bağlı) kullanarak RS-232 voltaj seviyelerini üretir. Endüstriyel kontrol sistemleri, modemler, veri toplama sistemleri ve yüksek hızlı seri iletişim gerektiren uygulamalarda kullanılır. MAX3237 serisi, düşük güç tüketimi ve ±15 kV ESD koruması ile öne çıkar.
Teknik Özellikler:
-
Elektriksel Özellikler:
-
Çalışma Voltajı: 3.0V ila 5.5V (3.3V ve 5V sistemlerle uyumlu).
-
Veri Hızı: Maksimum 1 Mbps (yüksek hızlı RS-232 haberleşmesi).
-
Güç Tüketimi: Tipik 0.3 mA (quiescent akım, düşük güç modunda).
-
RS-232 Çıkış Voltajı: ±5V (minimum, 0.1 µF kapasitörlerle 3.3V’ta; 0.22 µF veya 0.33 µF 3.3V ±10% için).
-
Giriş Voltaj Seviyeleri: 0.8V (düşük), 2.0V (yüksek).
-
Harici Kapasitörler: C1–C4 = 0.1 µF (3.3V ±5%), 0.22 µF (3.3V ±10%), veya C1 = 0.047 µF, C2–C4 = 0.33 µF (5V için).
-
Koruma Özellikleri:
-
ESD Koruması: ±15 kV (HBM, İnsan Vücudu Modeli), ±8 kV (IEC 61000-4-2 temas deşarjı).
-
Kısa Devre Koruması: Sürücü çıkışları kısa devreye karşı korumalı.
-
Termal Kapanma: Aşırı ısınma durumunda otomatik kapanma.
-
İletişim Özellikleri:
-
Tam Çift Yönlü (Full-Duplex): Ayrı gönderme ve alma hatları ile iki yönlü iletişim.
-
Protokol: RS-232 (EIA/TIA-232E, V.24, V.28 uyumlu).
-
Sürücü/Alıcı Sayısı: 5 sürücü, 3 alıcı (5/3 transceiver).
-
Ekstra Çıkışlar: Alıcı R1, her zaman aktif ek bir çıkış sunar, böylece VCC tamamen kesildiğinde harici cihazlar izlenebilir.
-
Histerezis: Tipik 250 mV (alıcı girişlerinde).
-
Fiziksel Özellikler:
-
Paket Tipi: SSOP-28 (Shrink Small Outline Package, 0.209” genişlik, 5.3 mm).
-
Boyutlar: Yaklaşık 10.2 mm x 5.3 mm x 2 mm.
-
Pin Sayısı: 28.
-
Montaj Tipi: Yüzey montaj (SMD), otomatik üretim hatlarına uygun.
-
Ağırlık: Yaklaşık 0.2 gram.
-
Çevresel Özellikler:
-
Çalışma Sıcaklık Aralığı: -40°C ila +85°C (endüstriyel sınıf).
-
Depolama Sıcaklık Aralığı: -65°C ila +150°C.
-
Nem Hassasiyet Seviyesi (MSL): MSL 1 (sınırsız).
-
RoHS Uyumluluğu: Kurşunsuz ve RoHS uyumlu.
-
Ek Özellikler:
-
Düşük Güç Tüketimi: 0.3 mA quiescent akım, batarya ile çalışan sistemler için optimize.
-
Yüksek Hız: 1 Mbps veri hızı, modern RS-232 uygulamalarına uygun.
-
Geniş Voltaj Aralığı: 3.0V-5.5V, farklı sistemlerle uyumluluk sağlar.
-
Kolay Entegrasyon: Düşük kapasitör gereksinimleri ile devre tasarımını basitleştirir.
Uygulama Alanları:
-
Endüstriyel Kontrol Sistemleri: PLC’ler, sensör ağları ve veri toplama sistemleri.
-
Modemler ve Telekomünikasyon: RS-232 tabanlı veri iletişimi.
-
Taşınabilir Cihazlar: Düşük güç tüketimi ile batarya destekli sistemler.
-
Satış Noktası Terminalleri (POS): Güvenilir seri iletişim.
-
Test ve Ölçüm Ekipmanları: Veri aktarımı ve arayüz sistemleri.
Avantajları:
-
Düşük Güç Tüketimi: 0.3 mA akım tüketimi, enerji verimliliği sağlar.
-
Yüksek Hız: 1 Mbps veri hızı, hızlı RS-232 iletişimi sunar.
-
Sağlam Tasarım: ±15 kV ESD koruması ve kısa devre dayanımı ile güvenilir.
-
Kompakt Paket: SSOP-28, yer tasarrufu sağlar ve otomatik montaja uygun.
-
Esnek Voltaj Aralığı: 3.0V-5.5V, geniş sistem uyumluluğu sunar.
Satın Alma Bilgileri:
MAX3237EIDBR SSOP-28 entegresini temin etmek için Deltaset Elektronik ile iletişime geçebilirsiniz:
Fiyat Bilgisi:
-
Uluslararası Distribütörler:
-
DigiKey: MAX3237EIDBR için tek parça fiyatı yaklaşık $2.50-$3.50 USD (2025 itibarıyla). Toplu alımlarda (örn. 100 adet) birim fiyat $1.50-$2.00 USD’ye düşebilir.
-
Lanka Micro: MAX3237EIDBR için rekabetçi fiyatlar sunuyor, detaylı fiyat için teklif istenebilir.
-
LCSC Electronics: Benzer MAX3237EAI+T modeli için birim fiyat $5.34 (250 kbps sürüm), ancak MAX3237EIDBR daha uygun olabilir.
-
Türkiye Pazarı: Deltaset Elektronik üzerinden birim fiyatın yaklaşık 60-100 TL (vergi ve kargo hariç) aralığında olması beklenebilir (döviz kuru ve stok durumuna bağlı). Kesin fiyat için Deltaset ile iletişime geçilmesi önerilir.
-
Stok Durumu: Lanka Micro ve DigiKey gibi distribütörlerde geniş stok mevcut (örn. Lanka Micro’da 600,000+ stok).
Tavsiyeler:
-
Stok ve Fiyat Doğrulama: Deltaset Elektronik ile iletişime geçerek güncel stok ve fiyat bilgisi alın.
-
Alternatif Distribütörler: DigiKey, Mouser, Farnell veya Lanka Micro üzerinden toplu alım indirimlerini kontrol edin.
-
Orijinallik: Sahte ürün riskine karşı güvenilir satıcılardan (Deltaset, DigiKey, vb.) satın alın.
-
Teknik Detaylar: Daha fazla bilgi için Texas Instruments MAX3237EIDBR datasheet’ini inceleyin.
Sonuç:
MAX3237EIDBR SSOP-28, yüksek hızlı (1 Mbps), düşük güç tüketimli ve geniş voltaj aralığına sahip bir RS-232 alıcı-vericisidir. Beş sürücü ve üç alıcı ile tam çift yönlü iletişim sunar, ±15 kV ESD koruması ve kompakt SSOP-28 paketi ile endüstriyel ve taşınabilir uygulamalarda güvenilir bir seçimdir. Deltaset Elektronik üzerinden temin edebilir, projelerinizde etkin bir şekilde kullanabilirsiniz.
