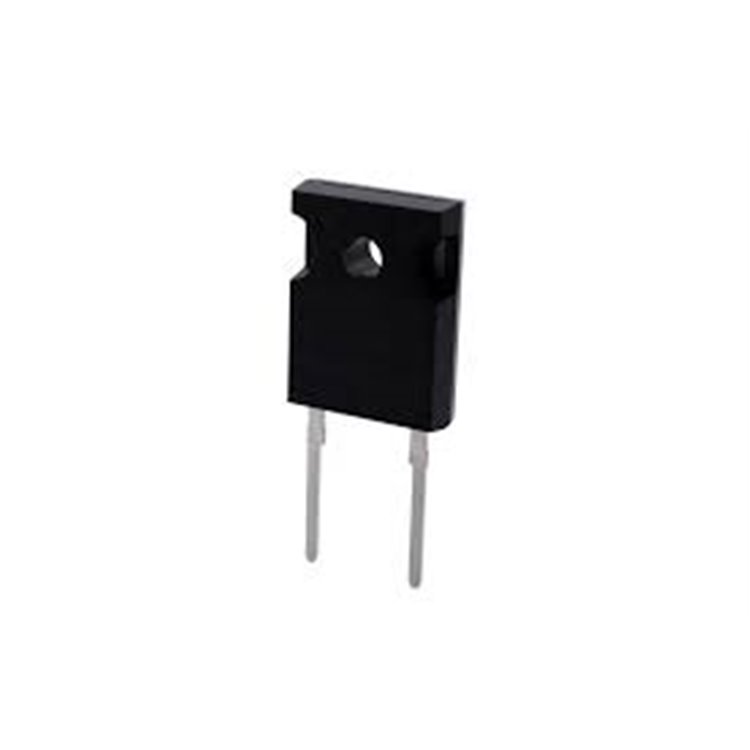

RHRG30120 30A 1200V HİPER HIZLI DİYOT TO-247-2 - DELTASET ELEKTRONİK

YUMUŞAK GERİ KAZANIM ÖZELLİKLİ HİPER HIZLI DİYOT

* * * * * *

Ürün Kodu 3911541

Stok Kodu RHRG30120-TO247-2: ON Semiconductor RHRG30120, 30A 1200V hiper hızlı diyot, TO-247-2 kılıf, yumuşak geri kazanım. SMPS ve motor kontrolü için optimize. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

STPS20H100C TO-263 100V 20A SCHOTTKY DİYOT - DELTASET ELEKTRONİK

BYT200PIV-400 HIZLI DİYOT - DELTASET ELEKTRONİK

BZW50-180 DİYOT - DELTASET ELEKTRONİK

BYW51F-200 10A 200V HIZLI DİYOT TO-220F - DELTASET ELEKTRONİK

STTA1206DI TO-220AC 12A 600V ULTRA-FAST DİYOT - DELTASET ELEKTRONİK

MBR30100CT ,TO220 - DELTASET ELEKTRONİK

MBR20100 ,TO-220 - DELTASET ELEKTRONİK

MBR2060CT MBR2060 SCHOTTKY DİYOT 60V 20A TO-220 - DELTASET ELEKTRONİK

MBR2060CT 20A 60V SCHOTTKY DİYOT TO-220 - DELTASET ELEKTRONİK

MBR20200CT SCHOTTKY DİYOT - DELTASET ELEKTRONİK

MBR3060PT TO-247 - DELTASET ELEKTRONİK

DSEI30-12A 26A 1200V HIZLI DİYOT - DELTASET ELEKTRONİK

MUR3060PT TO-247 DİYOT - DELTASET ELEKTRONİK

MBR10150CT TO-220 SCHOTTKY DİYOT - DELTASET ELEKTRONİK

FEN16FT 1A 600V DÜZELTİCİ DİYOT - DELTASET ELEKTRONİK

RHRG30120,TO-247-2,HYPERFAST-DIODE

RHRG30120 ONSEMI, Fast / Ultrafast Diode, Soft, 1.2 kV, 30 A, Single, 3.2 V, 75 ns, 300 A | element14 India

RHRG30120 30A 1200V Hiper Hızlı Diyot TO-247-2 - DELTASET ELEKTRONİK

Ürün Özellikleri

Tip: Hiper Hızlı Diyot (Yumuşak Geri Kazanım, Silikon Nitrür Pasivasyon)
Kılıf Tipi: TO-247-2 (Through Hole, 15.9 mm x 20.7 mm x 5 mm, 2 pin)
Maksimum Ters Voltaj (VRRM): 1200V
Ortalama Düzeltme Akımı (IF(AV)): 30A @ Tc=110°C
İleri Akım (IF(RMS)): 60A
Tekrarlanmayan Dalgalanma Akımı (IFSM): 300A (60Hz, yarım sinüs dalgası)
İleri Voltaj Düşüşü (VF): 2.6V (maksimum, IF = 30A, Tj = 25°C)
Ters Geri Kazanım Süresi (trr): 85ns (maksimum, IF = 30A, dIF/dt = 200A/µs)
Ters Geri Kazanım Şarjı (Qrr): 450nC (tipik)
Pin Konfigürasyonu:
- Pin 1: Katot
- Pin 2: Anot
Çalışma Sıcaklığı: -65°C ile +175°C
Ek Özellikler:
- RoHS uyumlu, kurşunsuz tasarım
- Silikon nitrür pasivasyon, iyon implantasyonlu epitaksiyel yapı
- Düşük depolama şarjı, yüksek frekanslı anahtarlama için uygun
- Yumuşak geri kazanım, gürültü ve titreşim azaltımı

Kaynak: ON Semiconductor RHRG30120 datasheetAvantajlar

Yüksek Voltaj Kapasitesi: 1200V, yüksek voltajlı uygulamalar için uygun.
Hiper Hızlı Geri Kazanım: 85ns, düşük anahtarlama kayıpları.
Yumuşak Geri Kazanım: Titreşim ve gürültüyü azaltır, transistör kayıplarını düşürür.
Yüksek Akım Desteği: 30A sürekli, 300A dalgalanma, ağır yükler için ideal.
TO-247-2 Kılıf: Soğutucu montajına uygun, termal yönetim kolaylığı.

Kullanım Alanları

Anahtarlamalı Güç Kaynakları (SMPS): Yüksek verimli güç dönüşümü.
Serbest Tekerlek Diyotları: Motor kontrolü ve invertörlerde.
Ters Batarya Koruması: Güç sistemlerinde güvenlik.
Merkez Tap Konfigürasyonları: Yüksek voltajlı doğrultucu devreler.
Endüstriyel Elektronik: Güç anahtarlama ve kontrol sistemleri.

Kullanım İpuçları

Bağlantı:
- Katot (Pin 1) yük tarafına, Anot (Pin 2) GND veya devre girişine bağlayın.
- Yüksek akım için uygun PCB iz genişliği sağlayın.
- 100 nF bypass kondansatörü ile gürültüyü azaltın.
Soğutma: 20A üzeri veya 50W üzeri güçte TO-247-2 uyumlu soğutucu kullanın; termal macun uygulayın.
Montaj: TO-247-2 kılıf, soğutucuya veya PCB’ye lehimleme (maks. 260°C, 10 saniye).
Test: Multimetre ile VF (2.6V) ölçün; osiloskop ile trr (85ns) doğrulayın.
ESD Koruması: Antistatik bileklik kullanın.
Datasheet: ON Semiconductor RHRG30120 datasheet’ini inceleyin.
Alternatifler:
- MUR30120PT (ON Semiconductor, 30A, 1200V, TO-247)
- STTH3012W (STMicroelectronics, 30A, 1200V, DO-247)
- VS-30EPH12 (Vishay, 30A, 1200V, TO-247)
Depolama: Nemden uzak, kuru ortam; ESD koruması için antistatik önlem alın.
