SN74LS47 DIP-16 BCD-7 SEGMENT DECODER - DELTASET ELEKTRONİK

SN74LS47: BCD-7 SEGMENT, 5V, ORTAK ANOT SÜRÜCÜ

* * * * * *

Ürün Kodu 344811136

Stok Kodu SN74LS47 DIP-16 BCD-7 Segment Decoder Entegre (Stok Kodu: DSTK1694). 5V, 8mA, ortak anot, BCD giriş, 7 çıkış. Dijital göstergeler için ideal. DELTASET ELEKTRONİK güvencesiyle.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

74LS244 DIP-20 BUFFER ENTEGRESİ

SN74ALS646A SOIC-24 TRANSCEİVER - DELTASET ELEKTRONİK

74LS258 DIP-16 - DELTASET ELEKTRONİK

74LS266 DIP-14 QUAD XNOR GATE - DELTASET ELEKTRONİK

74LS83 DIP-16 4-BİT BİNARY FULL ADDER IC - DELTASET ELEKTRONİK

74LS244 DIP-20 THT IC - DELTASET ELEKTRONİK

SN74LS33N,-74LS33,54LS33, DIP-14 - DELTASET ELEKTRONİK

SN74LS124N DIP-16 DUAL VCO IC - DELTASET ELEKTRONİK

74LS221 DIP-16 DUAL MONOSTABLE MULTİVİBRATOR IC - DELTASET ELEKTRONİK

74LS14 DIP-14 HEX SCHMİTT TRİGGER - DELTASET ELEKTRONİK

74LS189 DIP-16 - DELTASET ELEKTRONİK

74LS241 DIP-20 OCTAL BUFFER/LİNE DRİVER IC - DELTASET ELEKTRONİK

74LS280 DIP-14 - DELTASET ELEKTRONİK

74LS259 DIP-16 - DELTASET ELEKTRONİK

74LS273/54LS273 DIP-20 THT IC - DELTASET ELEKTRONİK

SN74LS47

Using Seven-Segment Displays — Part 2 | Nuts & Volts Magazine

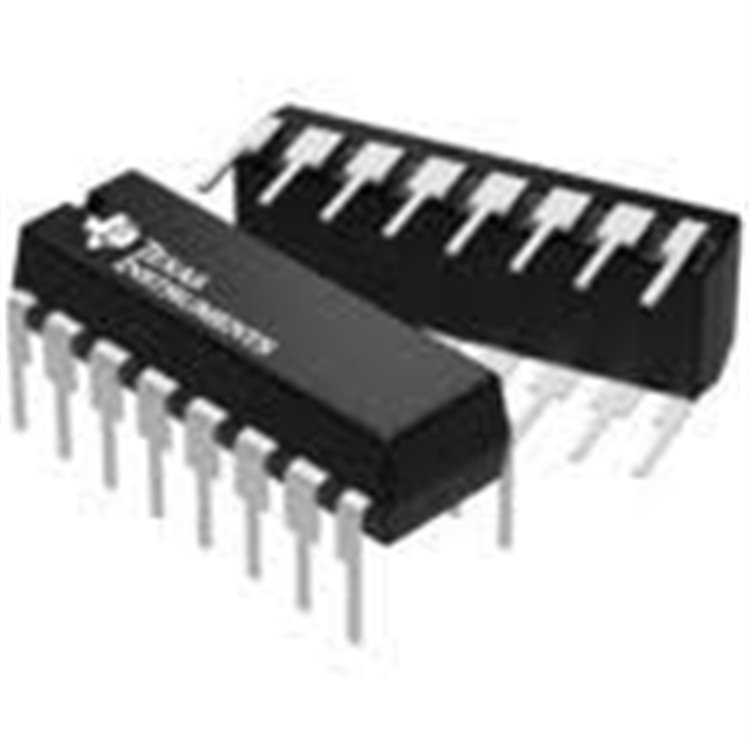

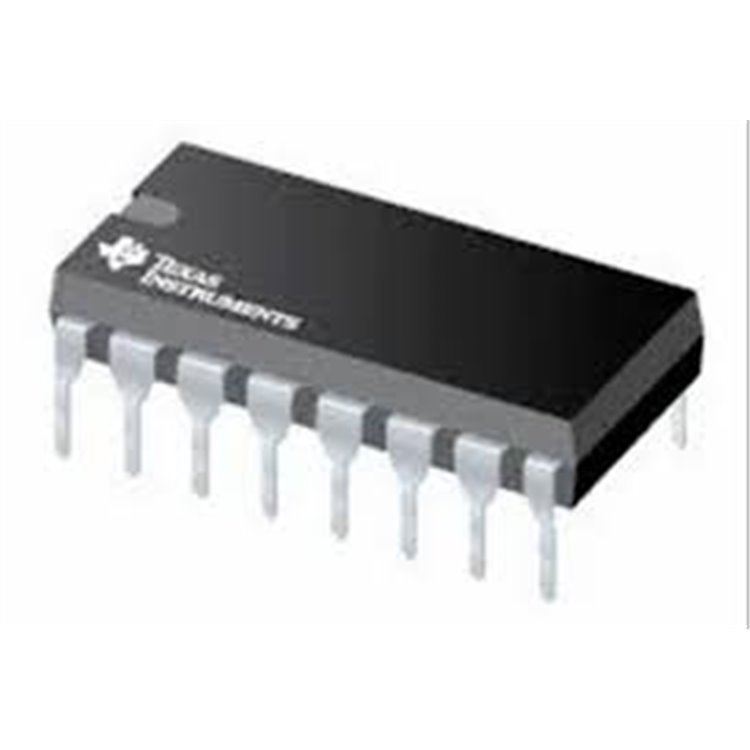

SN74LS47 DIP-16 BCD-7 Segment Decoder Entegre - DELTASET ELEKTRONİK

Ürün Açıklaması:
SN74LS47 DIP-16, Texas Instruments tarafından üretilen, düşük güç tüketimli Schottky TTL teknolojisiyle tasarlanmış bir BCD (Binary Coded Decimal) - 7 Segment Decoder/Sürücü entegre devredir. 4-bit BCD girişini alır ve ortak anot 7 segment LED veya LCD göstergeleri sürmek için 7 çıkış üretir. Aktif düşük (Active LOW) çıkışları, yüksek akım çekme kapasitesi (8mA) ile doğrudan göstergeleri sürebilir. Lamp Test (LT), Ripple Blanking Input (RBI) ve Ripple Blanking Output (RBO) özellikleri, çok haneli göstergelerde sıfır bastırma ve test fonksiyonları sağlar. 4.75V-5.25V besleme gerilimi ile çalışır ve DIP-16 paketi, delikten geçmeli (THT) montaj için uygundur. RoHS uyumludur ve dijital saatler, sayaçlar ve gösterge panelleri gibi uygulamalarda kullanılır. Girişlerdeki kelepçe diyotları, voltaj dalgalanmalarına karşı koruma sağlar.Ürün Özellikleri:

Paket Tipi: DIP-16 (Delikten Geçmeli, THT)
Fonksiyon: BCD-7 Segment Decoder/Sürücü (Ortak Anot)
Lojik Tipi: TTL, Düşük Güç Schottky (LS)
Besleme Gerilimi (V_CC): 4.75V ~ 5.25V (Tipik 5V)
Çıkış Akımı:
- Düşük Seviye (I_OL):** 8mA (Maksimum)
- Yüksek Seviye (I_OH):** -0.4mA (Maksimum)
Giriş Akımı:
- Yüksek Seviye (I_IH):** 20µA
- Düşük Seviye (I_IL):** -0.36mA
Yayılım Gecikmesi (t_pd): 100ns (Tipik, V_CC = 5V, C_L = 15pF)
Maksimum Saat Frekansı: 15MHz
Güç Tüketimi: 35mW (Tipik)
Çıkış Sayısı: 7 (a-g segmentleri)
Giriş Sayısı: 4 (BCD: A, B, C, D)
Özel Fonksiyonlar:
- Lamp Test (LT): Tüm segmentleri test için yakar
- Ripple Blanking Input (RBI): Önde gelen sıfır bastırma
- Ripple Blanking Output (RBO): Çok haneli göstergelerde sıfır bastırma
Çalışma Sıcaklığı: 0°C ~ +70°C
Pin Konfigürasyonu:
- Pin 1-4: BCD Girişleri (B, C, D, A)
- Pin 5: Ripple Blanking Output (RBO)
- Pin 6: Ripple Blanking Input (RBI)
- Pin 7: Lamp Test (LT, Aktif Düşük)
- Pin 8: GND (Toprak)
- Pin 9-15: Çıkışlar (a, b, c, d, e, f, g)
- Pin 16: V_CC (Besleme, 5V)
Özellikler:
- Aktif düşük çıkışlar, ortak anot 7 segment göstergeler için optimize
- Düşük güç tüketimli Schottky teknolojisi
- Çok haneli göstergeler için RBI/RBO desteği
- Giriş kelepçe diyotları ile voltaj koruması
- RoHS uyumlu, kurşunsuz tasarım
- 15MHz’e kadar hızlı anahtarlama
Montaj Tipi: Delikten Geçmeli (Through Hole, THT)

Kullanım Alanları:

Dijital saatler ve zamanlayıcılar
Sayaçlar ve elektronik ölçüm cihazları
7 segment LED/LCD gösterge sürücüleri
Mikrodenetleyici tabanlı sistemler (örn. Arduino, PIC)
Endüstriyel kontrol panelleri
Hobi projeleri ve eğitim devreleri

Neden SN74LS47 BCD-7 Segment Decoder?
SN74LS47, 4-bit BCD girişini 7 segment gösterge için uygun sinyallere dönüştürür ve ortak anot göstergeleri doğrudan sürebilir. 8mA çıkış akımı, LED göstergeler için yeterli güç sağlar. Lamp Test ve Ripple Blanking özellikleri, test ve çok haneli gösterge uygulamalarında esneklik sunar. 15MHz frekans desteği ve 100ns yayılım gecikmesi, hızlı anahtarlama gerektiren sistemler için uygundur. DIP-16 paketi, breadboard ve PCB montajında kolaylık sağlar. Düşük güç tüketimi (35mW) ve TTL uyumluluğu, eski ve yeni sistemlerle entegrasyonu kolaylaştırır.Satın Alma Bilgileri:

Stok Kodu: DSTK1694
Teslimat: Hafta içi 16:00’a kadar verilen siparişler aynı gün kargoda.
Ödeme Seçenekleri: Havale/EFT
Datasheet: SN74LS47 Datasheet
Not: Ortak anod 7 segment göstergelerle uyumludur; akım sınırlama dirençleri gerekebilir.
