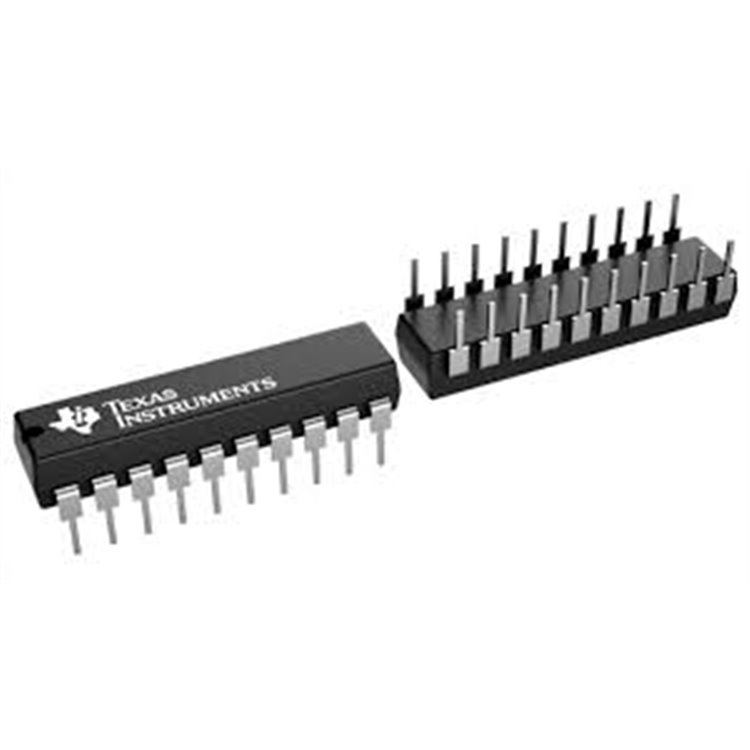

SN74LS521N, Texas Instruments tarafından üretilen 8-bit kimlik karşılaştırıcı entegre devresidir. DIP-20 kılıfta, 5V besleme voltajı ve TTL uyumlu giriş/çıkışlarla, iki 8-bit veri kelimesini (A ve B) karşılaştırarak eşitlik durumunu belirlemek için tasarlanmıştır. Çıkış, A=B olduğunda aktif düşük (0V) olur. Adres karşılaştırma, veri yolu kontrolü ve mikroişlemci tabanlı sistemlerde yaygın kullanılır. LS (Low-Power Schottky) serisi, hız ve düşük güç tüketimi dengesi sunar.
Özellikler
-
Tip: 8-bit kimlik karşılaştırıcı.
-
Besleme Voltajı (Vcc): 4.75V - 5.25V.
-
Yayılım Gecikmesi: 20ns (tipik,
@5V
).
-
Çıkış Akımı: 0.4mA (yüksek), -8mA (düşük).
-
Girişler: A0-A7, B0-B7 (8-bit veri), /G (etkinleştirme).
-
Çıkış: /A=B (aktif düşük, açık kollektör).
-
Kılıf: DIP-20 (delik içi, 25.4mm x 7.62mm).
-
Çalışma Sıcaklığı: 0°C ila +70°C.
-
Özellikler: Açık kollektör çıkış, zincirleme desteği, TTL uyumlu, RoHS uyumlu.
Kullanım Alanları
-
Adres ve veri karşılaştırma (mikroişlemci sistemleri).
-
Veri yolu kontrolü ve seçici devreler.
-
Endüstriyel kontrol ve otomasyon sistemleri.
-
Bellek adres dekoderi ve seçim devreleri.
-
Eğitim amaçlı dijital elektronik projeleri.
Teknik Özellikler
Kaynak: Texas Instruments SN74LS521 Veri Sayfası
Neden SN74LS521N?
8-bit karşılaştırma, adres veya veri eşleştirme için hızlı ve güvenilirdir. 20ns yayılım gecikmesi, yüksek hızlı lojik uygulamalara uygundur. Açık kollektör /A=B çıkışı, birden fazla cihazın OR’lanması veya pull-up direnci ile özelleştirilmesi için esneklik sağlar. LS serisi, düşük güç tüketimi (50mW) ve TTL uyumluluğu ile mikroişlemci sistemlerinde tercih edilir. DIP-20 kılıf, breadboard ve prototip projelerine uygundur.
Nasıl Kullanılır?
-
Pin Bağlantıları:
-
A0-A7 (pin 4-11): İlk 8-bit veri girişi.
-
B0-B7 (pin 13-20): İkinci 8-bit veri girişi.
-
/G (pin 2): Etkinleştirme (düşük=aktif).
-
/A=B (pin 3): Çıkış (düşük=A=B, açık kollektör).
-
Vcc (pin 20), GND (pin 10; veri sayfası kontrolü).
-
Besleme: 5V (±5%), düşük gürültülü güç kaynağı önerilir.
-
Kontrol:
-
/G düşükken, A0-A7 ve B0-B7 karşılaştırılır.
-
A=B ise /A=B çıkışı düşük (0V); değilse pull-up direnci ile yüksek (5V).
-
Açık kollektör çıkışı için pull-up direnci (örn. 4.7kΩ) gerekir.
-
Montaj: DIP-20 delik içi, lehimleme <260°C, 10s.
-
Koruma: Giriş voltajı Vcc+0.5V’yi aşmamalı, ESD önlemleri alın.
SSS
SN74LS521N vs SN74HC688?
SN74LS521N, LS-TTL, 20ns, açık kollektör; SN74HC688, CMOS, 45ns, totem pole çıkış. LS521N, eski TTL sistemlerle daha uyumludur.
SN74LS521N vs SN74LS688?
SN74LS521N, yalnızca A=B; SN74LS688, A<B, A>B karşılaştırmaları da yapar. LS521N, basit eşitlik kontrolü için yeterlidir.
Arduino ile kullanılabilir mi?
Evet, 5V TTL uyumlu olduğundan Arduino ile çalışır. /A=B çıkışı için pull-up direnci kullanılmalı.
