STGF10NB60SD 10A 600V IGBT TO-220FP - DELTASET ELEKTRONİK

DÜŞÜK KAYIPLI IGBT, HIZLI KURTARMA DİYOTLU

* * * * * *

Ürün Kodu 4411521

Stok Kodu STGF10NB60SD-TO220FP: STMicroelectronics STGF10NB60SD, 10A 600V IGBT, TO-220FP kılıf, hızlı kurtarma diyotlu. Işık dimmer ve motor sürücü için uygun. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

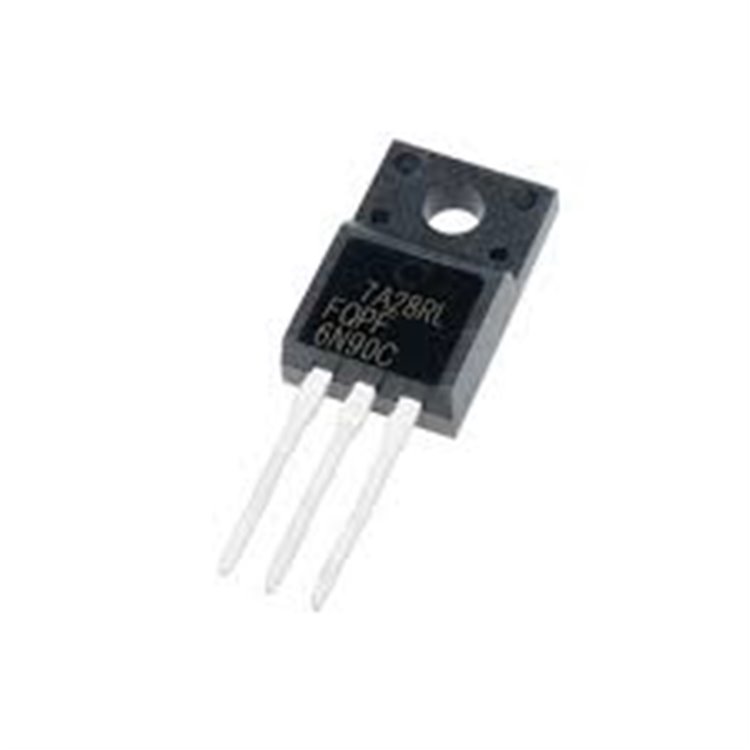

STGF10NB60SD 10NB60 TO220F IGBT - DELTASET ELEKTRONİK

T1635T-GI ,TO-220, IGBT - DELTASET ELEKTRONİK

K75T60 - IGBT-TO247 - DELTASET ELEKTRONİK

HGTG20N60B3 TO-247 IGBT TRANSİSTÖR - DELTASET ELEKTRONİK

HGTG40N60A4 IGBT TRANSİSTÖR TO-247 - DELTASET ELEKTRONİK

IXSK40N60CD1 ,TO-3P - DELTASET ELEKTRONİK

HGTG11N120CND TO-247 N-KANAL IGBT 1200V - DELTASET ELEKTRONİK

FGA30N120FTD TO-247 IGBT 30A 1200V - DELTASET ELEKTRONİK

SGP30N60H (G30N60H) TO247 - DELTASET ELEKTRONİK

HGTG30N60B3D ,G30N60B3D ,60A IGBT - DELTASET ELEKTRONİK

HGTG30N60A4 G30N60A4 IGBT TO-247 - DELTASET ELEKTRONİK

SKW30N60HS TO-247 IGBT 600V 41A - DELTASET ELEKTRONİK

G30N120TO-247 - DELTASET ELEKTRONİK

G20N60A4D IGBT - DELTASET ELEKTRONİK

HGTG20N60A4 IGBT - DELTASET ELEKTRONİK

STGF10NB60SD 600V 23A 25W TO-220F-IGBT

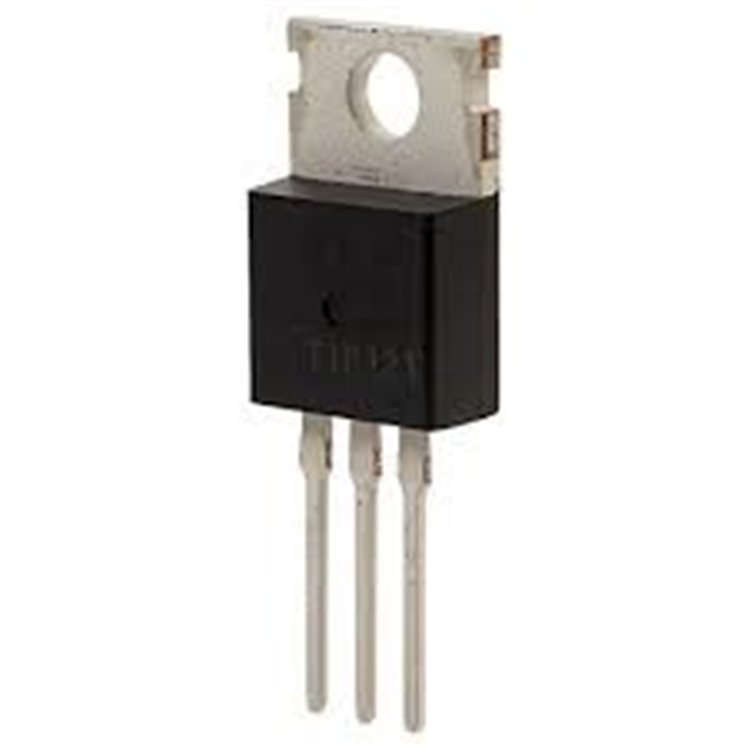

STGF10NB60SD için resim sonucu

STGF10NB60SD 10A 600V IGBT TO-220FP Özellikleri ve Satın Alma - DELTASET ELEKTRONİK

Detaylı Özellikler

Tip: N-Kanal IGBT (PowerMESH™ Teknolojisi, Hızlı Kurtarma Antiparalel Diyotlu)
Kılıf Tipi: TO-220FP (İzole, Through Hole, 10.4 mm x 4.6 mm x 15.9 mm, 3 pinli)
Maksimum Kolektör-Emitör Voltajı (Vce): 600V
Maksimum Kolektör Akımı (Ic):
- 23A @ 25°C (sürekli, veri sayfasına göre)
- 10A @ 100°C
Maksimum Puls Akımı (Icm): 80A
Kolektör-Emitör Doygunluk Voltajı (Vce(sat)): 1.8V (maksimum, Vge = 15V, Ic = 10A)
Kapı-Emitör Voltajı (Vge): ±20V (maksimum)
Kapı Eşik Voltajı (Vge(th)): 4.5V - 7V (tipik 5.75V)
Ters Kurtarma Süresi (trr, Antiparalel Diyot): ~25 ns (hızlı ve yumuşak kurtarma)
Anahtarlama Enerjisi: 5.6 mJ (kapanma kaybı, tipik)
Toplam Kapı Şarjı (Qg): 33 nC (tipik)
Maksimum Güç Tüketimi (Pc): 25W
Çıkış Kapasitansı (Coes): ~130 pF (tipik)
Pin Konfigürasyonu:
- Pin 1: Kapı (Gate)
- Pin 2: Kolektör (Collector)
- Pin 3: Emitör (Emitter)
Çalışma Sıcaklığı: -55°C ile +150°C
Ek Özellikler:
- RoHS uyumlu (kurşunsuz)
- İzole kılıf (TO-220FP), 2000V RMS yalıtım sağlar
- Düşük on-voltaj düşüşü (Vce(sat)) ve hızlı antiparalel diyot
- Işık dimmer, statik röle ve motor sürücüleri için optimize edilmiş
- PowerMESH™ teknolojisi ile düşük anahtarlama kaybı

Kaynaklar: STMicroelectronics STGF10NB60SD datasheet, FutureElectronics.com, Sicstock.com.STGF10NB60SD Avantajları

Düşük On-Voltaj Düşüşü: 1.8V Vce(sat), enerji verimliliği sağlar.
Hızlı Kurtarma Diyotu: 25 ns ters kurtarma süresi, yüksek frekanslı uygulamalarda düşük kayıp.
İzole Kılıf: TO-220FP, ek yalıtım pedi gerektirmeden güvenilir montaj sağlar.
Yüksek Akım Kapasitesi: 23A (25°C), motor sürücüleri ve statik röleler için uygun.
Düşük Anahtarlama Kaybı: 5.6 mJ, düşük frekanslı uygulamalarda (1 kHz’e kadar) etkili.

STGF10NB60SD Kullanım AlanlarıSTGF10NB60SD, şu alanlarda yaygın olarak kullanılır:

Işık Dimmer Devreleri: AC yük kontrolü için düşük kayıplı anahtarlama.
Statik Röleler: Katı hal röle uygulamaları.
Motor Sürücüleri: DC ve AC motor kontrolü.
Anahtarlamalı Güç Kaynakları (SMPS): Serbest dolaşım diyotu olarak kullanım.
Hobi ve Eğitim Projeleri: DIY güç elektroniği projeleri ve prototipler.

STGF10NB60SD ile İlgili İpuçları

Bağlantı:
- Kapı (Gate) için 15V önerilir; 4.7 kΩ pull-down direnci kullanın.
- Antiparalel diyot, serbest dolaşım (freewheeling) için otomatik koruma sağlar.
- Yüksek akım için uygun PCB iz genişliği kullanın.
Soğutma: 10A üzeri veya 20W üzeri güç tüketiminde TO-220FP uyumlu soğutucu kullanın; termal macun uygulayın.
Montaj: TO-220FP kılıf, PCB için uygundur; lehimleme sırasında 260°C’de maks. 10 saniye uygulayın.
Test: Multimetre ile Vce(sat) (1.8V @ 10A) ve diyot ters kurtarma süresini kontrol edin.
Datasheet: STMicroelectronics STGF10NB60SD datasheet’ini inceleyin (https://www.st.com/resource/en/datasheet/stgf10nb60sd.pdf).
Alternatifler: STGP10NC60KD (TO-220, 20A, 600V), IRG4PC30UD (30A, 600V), FGA15N120ANTD (15A, 1200V).
Depolama: Nemden uzak, kuru bir ortamda saklayın; ESD korumasına dikkat edin.

STGF10NB60SD Satın Alma - DELTASET ELEKTRONİKSTGF10NB60SD 10A 600V IGBT TO-220FP, DELTASET ELEKTRONİK üzerinden orijinal ve uygun fiyatlarla temin edilebilir. DELTASET ELEKTRONİK, hızlı kargo ve güvenilir hizmetiyle Türkiye’nin önde gelen elektronik komponent tedarikçilerindendir.Satın Alma ve Stok Sorgulama için İletişim Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212 251 24 60 (tel:+902122512460)
E-Posta: [email protected] (mailto:[email protected])
