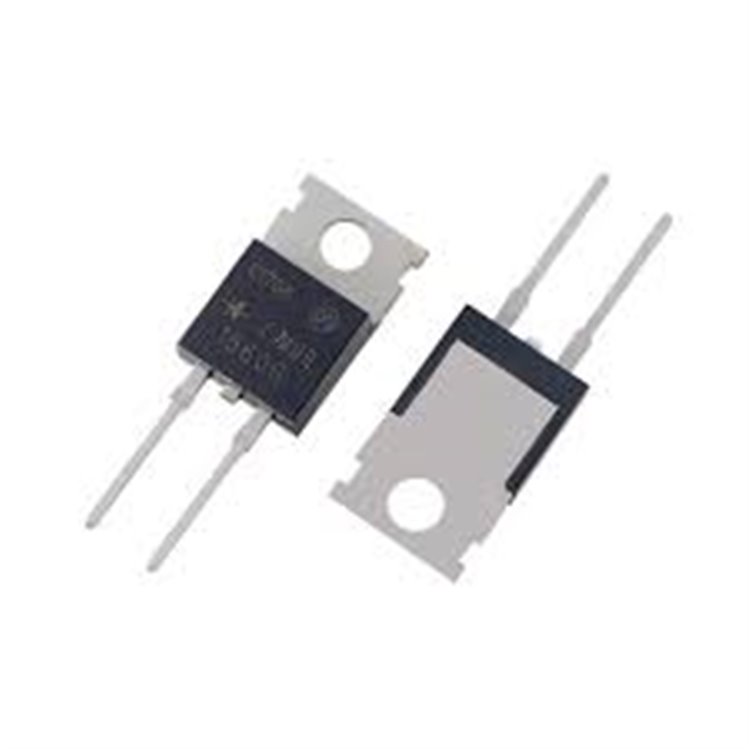

STTA1206DI 12A 600V ULTRA HIZLI DİYOT TO-220 - DELTASET ELEKTRONİK

STTA1206DI: 12A 600V TURBOSWİTCH DİYOT, TO-220, YALITIMLI

* * * * * *

Ürün Kodu 39112419

Stok Kodu STTA1206DI 12A 600V ultra hızlı diyot, TO-220 yalıtımlı, 28ns trr, düşük kayıp, motor kontrolü ve booster için ideal. DeltaSet Elektronik’te orijinal ürün, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

STTA1206DI TO-220AC 12A 600V ULTRA-FAST DİYOT - DELTASET ELEKTRONİK

STTA1206DI 12A 600V DİYOT DELTASET ELEKTRONİK

STPS20H100C TO-263 100V 20A SCHOTTKY DİYOT - DELTASET ELEKTRONİK

BYT200PIV-400 HIZLI DİYOT - DELTASET ELEKTRONİK

BZW50-180 DİYOT - DELTASET ELEKTRONİK

BYW51F-200 10A 200V HIZLI DİYOT TO-220F - DELTASET ELEKTRONİK

MBR30100CT ,TO220 - DELTASET ELEKTRONİK

MBR20100 ,TO-220 - DELTASET ELEKTRONİK

MBR2060CT MBR2060 SCHOTTKY DİYOT 60V 20A TO-220 - DELTASET ELEKTRONİK

MBR2060CT 20A 60V SCHOTTKY DİYOT TO-220 - DELTASET ELEKTRONİK

MBR20200CT SCHOTTKY DİYOT - DELTASET ELEKTRONİK

MBR3060PT TO-247 - DELTASET ELEKTRONİK

DSEI30-12A 26A 1200V HIZLI DİYOT - DELTASET ELEKTRONİK

MUR3060PT TO-247 DİYOT - DELTASET ELEKTRONİK

MBR10150CT TO-220 SCHOTTKY DİYOT - DELTASET ELEKTRONİK

STTA1206DI DİYOT

www.ulutaselektronik.com sitesinden STTA1206DI

STTA1206DI 12A 600V Ultra Hızlı Diyotun Teknik ÖzellikleriSTTA1206DI, STMicroelectronics tarafından üretilen bir Turboswitch ultra hızlı yüksek voltaj diyotudur. TO-220AC (yalıtımlı, 2-pin, THT) paketinde sunulur ve özellikle serbest tekerlek (freewheel) ve booster diyot uygulamaları için tasarlanmıştır. 240V AC şebeke sistemlerinde (ör. ev tipi 230-240V) kullanılmak üzere optimize edilmiştir. Ultra hızlı toparlanma (28 ns) ve yumuşak geri kazanım (soft recovery) ile düşük güç kayıpları sağlar. İşte temel teknik özellikler:

Diyot Tipi: Ultra Hızlı Doğrultucu, Silikon (Turboswitch Serisi)
Ters Voltaj (V_RRM): 600V (tekrarlayan tepe)
İleri Akım (I_F(AV)): 12A (ortalama)
RMS İleri Akım (I_F(RMS)): 20A (TO-220AC yalıtımlı)
İleri Dalgalanma Akımı (I_FSM): 110A (10 ms sinüzoidal)
İleri Voltaj Düşüşü (V_F):
- 1.75V (maksimum, I_F = 12A, T_j = 25°C)
- 1.25V (maksimum, I_F = 12A, T_j = 125°C)
Ters Toparlanma Süresi (t_rr):
- 28 ns (tipik, I_F = 0.5A, I_R = 1A, T_j = 25°C)
- 55 ns (maksimum, I_F = 1A, dI_F/dt = -50A/µs, V_R = 30V)
Ters Kaçak Akım (I_R):
- 100 µA (maksimum, V_R = 600V, T_j = 25°C)
- 5 mA (maksimum, V_R = 600V, T_j = 125°C)
Eşik Voltajı (V_to): 1.15V (T_j = 125°C)
Dinamik Direnç (r_d): 29 mΩ (T_j = 125°C)
Termal Direnç (R_th(j-c)): 3.0°C/W (TO-220AC yalıtımlı)
Çalışma Sıcaklık Aralığı: -65°C ila +150°C
Paket Tipi: TO-220AC (yalıtımlı, 2-pin, THT)
Yalıtım: 2500V RMS, kapasitans < 7 pF
Pin Konfigürasyonu:
- Pin 1: Anot (A)
- Pin 2: Katot (K, taban ile bağlı)
Boyutlar: 10.4 x 4.6 x 15.9 mm (TO-220AC)
Ağırlık: 1.86 g (TO-220AC yalıtımlı)
Montaj Torku: 0.7 Nm (maksimum, önerilen)
Özellikler:
- Ultra hızlı ve yumuşak toparlanma (28 ns tipik t_rr)
- Düşük güç kayıpları (P = V_to x I_F(AV) + r_d x I_F²(RMS))
- Freewheel ve booster diyot uygulamaları için optimize edilmiş
- Yalıtımlı paket (2500V RMS, düşük kapasitans)
- Yüksek frekanslı çalışma (>5 kHz)
RoHS Uyumluluğu: Evet
ECCN Kodu: EAR99

Not: STTA1206DI, yalıtımlı TO-220AC paketindedir; STTA1206D (yalıtımsız TO-220AC) ve STTA1206G (D²PAK) varyantlarıyla karıştırılmamalıdır. Üretimden kaldırılmış (obsolete) olabilir, stok kontrolü gereklidir. Veri sayfası için: STTA1206DI Datasheet.STTA1206DI’nın Avantajları

Ultra Hızlı Toparlanma: 28 ns t_rr, yüksek frekanslı uygulamalarda düşük kayıp.
Yalıtımlı Paket: 2500V RMS yalıtım ve <7 pF kapasitans, yüksek voltaj güvenliği.
Düşük İleri Voltaj: 1.25V (125°C), enerji verimliliği sağlar.
Yüksek Dalgalanma Kapasitesi: 110A I_FSM, geçici yükler için dayanıklılık.
Kompakt Tasarım: TO-220AC, kolay montaj ve yer tasarrufu.
Motor Kontrolü: Freewheel uygulamalarında IGBT/MOSFET ile düşük kayıplar.

STTA1206DI’nın Kullanım AlanlarıSTTA1206DI, yüksek frekanslı ve yüksek voltajlı doğrultma uygulamalarında kullanılır. Başlıca kullanım alanları:

Motor Kontrolü: Serbest tekerlek (freewheel) diyotu olarak IGBT/MOSFET ile.
Güç Faktörü Düzeltme (PFC): Booster diyot uygulamaları.
Anahtarlamalı Güç Kaynakları (SMPS): Yüksek frekanslı doğrultma.
Endüstriyel Elektronik: Inverterler, motor sürücüleri.
Ev Aletleri: 240V AC şebeke tabanlı cihazlar (ör. çamaşır makinesi, klima).
Hobi ve Eğitim Projeleri: Yüksek voltajlı prototip devreler.

Örnek Devre: STTA1206DI, bir motor sürücü devresinde IGBT’nin serbest tekerlek diyotu olarak kullanıldığında, yüksek taraf MOSFET/IGBT’nin kapanması sırasında ters akımları yönlendirir. 600V ters voltaj dayanımı ve 28 ns toparlanma süresi, hızlı anahtarlama sağlar.Güvenli Çalıştırma Kılavuzu

Maksimum Değerlere Dikkat: Ters voltajı 600V, ileri akımı 12A ve dalgalanma akımını 110A aşmayın. Güvenli kullanım için %20 kuralına uyun (ör. 480V, 9.6A).
Polarite: Anot ve katot pinlerini doğru bağlayın; ters bağlantı diyotu bozar.
Isı Yönetimi: 3.0°C/W termal direnç için uygun soğutucu kullanın (T_C = 104°C).
ESD Koruması: Diyotlar hassastır; elektrostatik deşarj (ESD) önlemleri alın.
Montaj: TO-220AC için 0.7 Nm torku aşmayın; yalıtım pedi gerekmez (yalıtımlı paket).
Depolama ve Çalışma Sıcaklığı: -65°C ila +150°C aralığını aşmayın.

STTA1206DI Satın Alma Opsiyonu: DeltaSet ElektronikTürkiye’de elektronik bileşen tedariki konusunda lider firmalardan biri olan DeltaSet Elektronik, STTA1206DI 12A 600V ultra hızlı diyotları orijinal STMicroelectronics ürünü olarak stoklarında bulundurabilir. DeltaSet Elektronik, müşteri memnuniyetine odaklanan hizmet anlayışı, hızlı teslimat ve güvenilir tedarik ile öne çıkar.Satın Alma Bilgileri:
