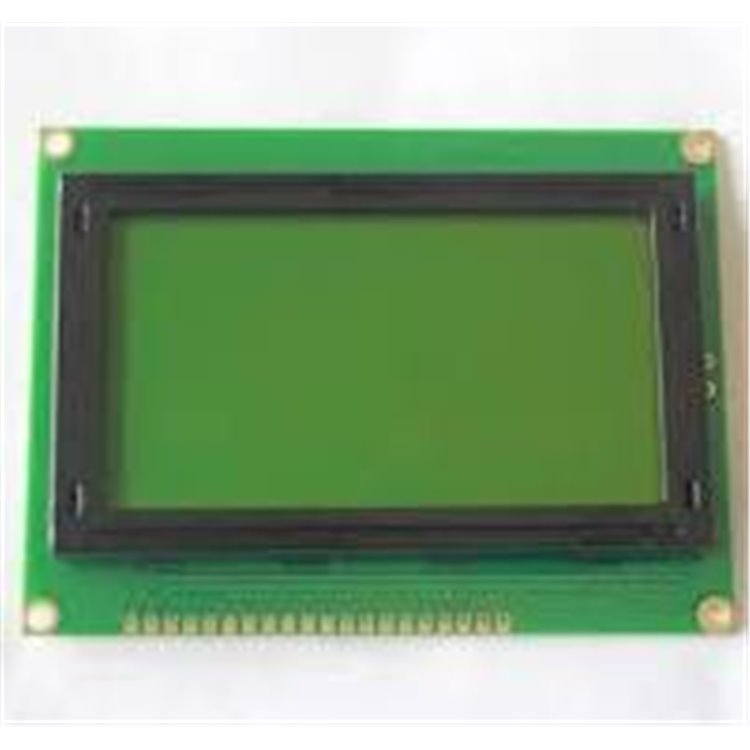

WG12864B 128X64 GRAFİK LCD WİNSTAR - DELTASET ELEKTRONİK

WG12864B: 2.42" 128X64 GRAFİK LCD, NT7108, 5V

* * * * * *

Ürün Kodu 12131111

Stok Kodu WG12864B, 2.42" 128x64 monokrom grafik LCD, NT7108 kontrolör, 5V güç ile çalışır. Endüstriyel uygulamalara uygun, LED arka aydınlatma seçenekli. DeltaSet Elektronik stoklarında, hızlı teslimat!

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

128X64 MAVİ LCD EKRAN – WG12864B – WİNSTAR – DELTASET ELEKTRONİK

GMD12864H 128X64 LCD YEŞİL - DELTASET ELEKTRONİK

YMS12864-302 128X64 YEŞİL LCD - DELTASET ELEKTRONİK

JHD162G 2X16 LARGE BLUE LCD EKRAN - DELTASET ELEKTRONİK

2X10 LCD DISPLAY YEŞİL

JHD762 4X20 MAVİ EKRAN LCD - DELTASET ELEKTRONİK

JHD402 2X40 GREEN LCD EKRAN - DELTASET ELEKTRONİK

2X8 LCD YEŞİL (YMS0802-1) – DELTASET ELEKTRONİK

4X20 LCD MAVİ - LCD 2004X4, 4X20, 2004C

WG320240BO 320X240 MAVİ LCD EKRAN – WİNSTAR – DELTASET ELEKTRONİK

YMC12864-302AAAYDCL 128X64 LCD - DELTASET ELEKTRONİK

YMS164-01ABAYDCL 4X16 YEŞİL LCD - DELTASET ELEKTRONİK

240X128 GRAFİK MAVİ LCD EKRAN MODÜLÜ - DELTASET ELEKTRONİK

JHD162A 2X16 GREEN LCD DİSPLAY - DELTASET ELEKTRONİK

JHD659B/JHD162A 2X16 MAVİ LCD - DELTASET ELEKTRONİK

WG12864B 128x64 Grafik LCD Winstar

128x64 Grafik LCD, Grafik LCD 128x64 - Winstar Display

WG12864B 128x64 Grafik LCD’nin Teknik Özellikleri
WG12864B, Winstar tarafından üretilen 128x64 çözünürlüklü monokrom grafik LCD modülüdür. COB (Chip on Board) yapısında tasarlanmış olup, NT7108 veya eşdeğer kontrol entegresi ile donatılmıştır. 6800 8-bit paralel arayüzü destekler ve endüstriyel uygulamalar için optimize edilmiştir. İşte temel teknik özellikleri:

Ekran Tipi: Monokrom Grafik LCD
Çözünürlük: 128x64 piksel
Boyut: 2.42 inç (diyagonal)
Kontrolör: NT7107/NT7108
Besleme Voltajı: 5V (WG12864BP1 için 3.3V seçeneği)
Görev Döngüsü: 1/64
Arayüz: 6800 8-bit paralel
Arka Aydınlatma: LED (sarı/yeşil, mavi, beyaz seçenekleri) veya arka aydınlatmasız
Panel Tipleri: STN Pozitif, STN Negatif, FSTN (gri, sarı/yeşil, mavi renk seçenekleri)
Çalışma Sıcaklığı Aralığı: -20°C ila +70°C
Depolama Sıcaklığı Aralığı: -30°C ila +80°C
Modül Boyutları: 75.0 x 52.7 mm
Görüntüleme Alanı: 58.8 x 31.4 mm
Montaj Delikleri: 70.0 x 49.7 mm
RoHS Uyumluluğu: Evet
Ek Özellikler: Dahili negatif voltaj jeneratörü, sıcaklık kompanzasyonu

Bu özellikler, WG12864B’yi endüstriyel kontrol panelleri, ölçüm cihazları ve kullanıcı arayüzleri için güvenilir bir seçim haline getirir. COB yapısı ve kompakt tasarımı, kolay entegrasyon sağlar.WG12864B’nin Avantajları

Yüksek Çözünürlük: 128x64 piksel, net ve ayrıntılı grafik gösterimi sağlar.
Esnek Arayüz: 6800 8-bit paralel arayüz, çoklu mikrodenetleyici platformlarıyla uyumludur.
Çeşitli Renk Seçenekleri: Sarı/yeşil, mavi ve gri LCD panel seçenekleri, farklı görsel ihtiyaçlara hitap eder.
Geniş Sıcaklık Aralığı: -20°C ila +70°C, zorlu endüstriyel ortamlarda stabil çalışır.
LED Arka Aydınlatma: Opsiyonel LED arka aydınlatma, düşük ışık koşullarında okunabilirlik sağlar.
Kolay Montaj: PCB yerleşimi ve vida delikleri, son ürün entegrasyonunu kolaylaştırır.

WG12864B’nin Kullanım Alanları
WG12864B, monokrom grafik ekran gerektiren çok çeşitli uygulamalarda kullanılır. Başlıca kullanım alanları:

Endüstriyel Kontrol Sistemleri: PLC’ler, otomasyon panelleri ve ölçüm cihazları.
Tıbbi Cihazlar: Teşhis ekipmanları ve hasta izleme sistemleri.
Otomotiv Elektroniği: Gösterge panelleri ve araç içi bilgi ekranları.
Tüketici Elektroniği: Ev aletleri ve kullanıcı arayüzü ekranları.
Elektronik Hobi Projeleri: Arduino ve Raspberry Pi tabanlı prototip tasarımları.
Telekomünikasyon: Ağ cihazları ve veri gösterim ekranları.

WG12864B Satın Alma Opsiyonu: DeltaSet Elektronik
DeltaSet Elektronik, Türkiye’de elektronik bileşen tedariki konusunda güvenilir bir adres olarak WG12864B 128x64 Grafik LCD gibi yüksek kaliteli ürünleri stoklarında bulundurur. Hızlı teslimat ve müşteri odaklı hizmet anlayışıyla projeleriniz için en iyi çözümleri sunar.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected]
Ödeme Seçenekleri: Havale ve EFT
