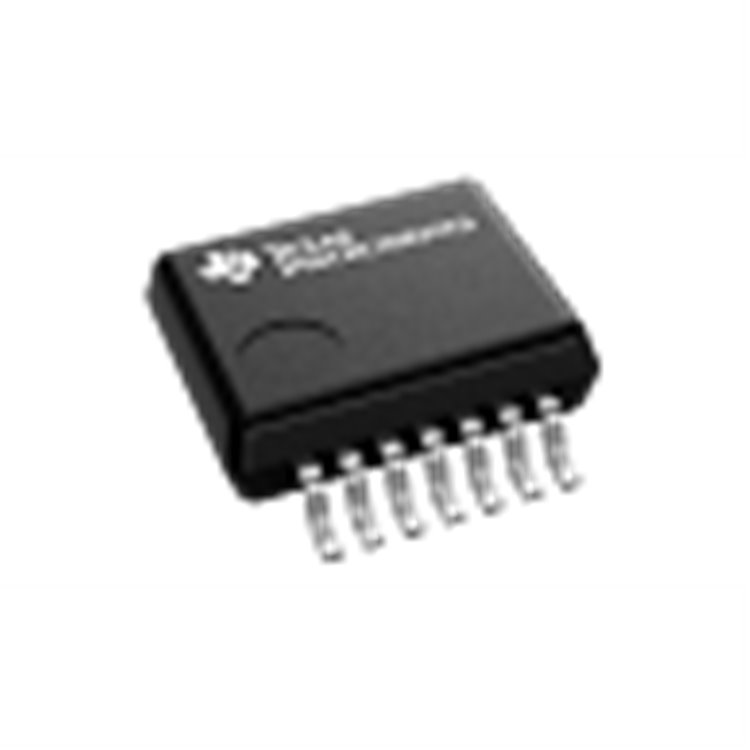

74F00 SOIC-14 SMD NAND KAPI ENTEGRESİ - DELTASET ELEKTRONİK

74F00 SOIC-14: 4 KANAL 2 GİRİŞLİ NAND KAPI, 5NS HIZ

* * * * * *

Ürün Kodu 34511402

Stok Kodu 74F00 SOIC-14, 4 kanal 2 girişli NAND kapı entegresi, 5ns gecikme, 4.5-5.5V, yüksek hız. DeltaSet Elektronik’te orijinal ürün, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

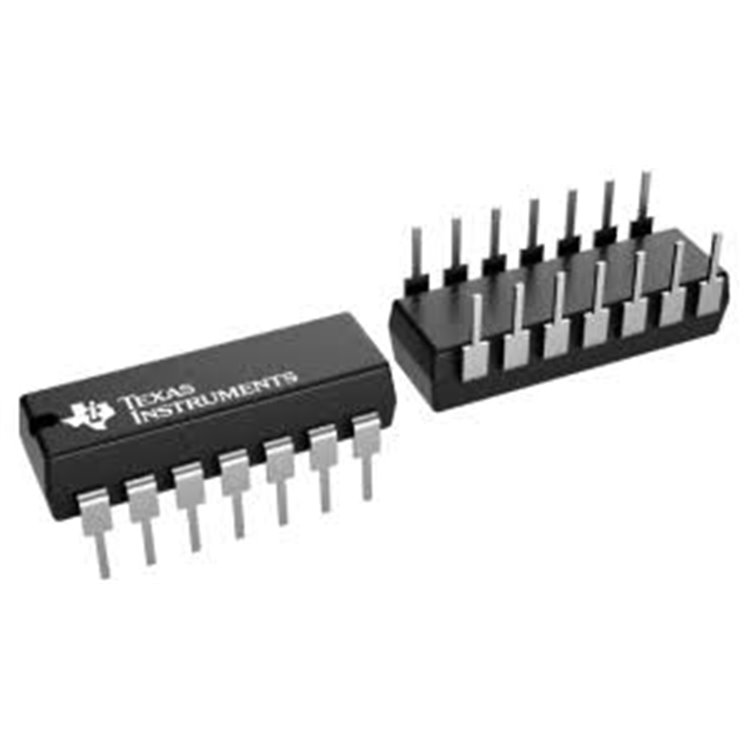

74F00 DIP-14 - DELTASET ELEKTRONİK

CD4011BE QUAD 2-INPUT NAND GATE DIP-14 - DELTASET ELEKTRONİK

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HC595D SOIC16 - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

74HC574D SMD SOIC-20 - DELTASET ELEKTRONİK

74HC164D SOİC-14 - DELTASET ELEKTRONİK

74HC164D SOIC-14 SMD 8-BİT SHİFT REGİSTER - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

74LS244 DIP-20 BUFFER ENTEGRESİ

LTV-817 SO-4 SMD OPTOKÜPLÖR - DELTASET ELEKTRONİK

MAX202-MAX202CSE+T, SOIC16 - DELTASET ELEKTRONİK

MAX483,MAX483CSA ,SOIC-8 - DELTASET ELEKTRONİK

MAX238CNG – RS-232 TRANSCEİVER – SOIC-24

74F00

transistör,havya,lehim,şarj aleti,pil,led

74F00 SOIC-14 SMD NAND Kapı Entegresinin Teknik Özellikleri74F00, Texas Instruments, Fairchild Semiconductor ve diğer üreticiler tarafından üretilen yüksek hızlı bir dört kanal 2 girişli NAND kapı entegresidir. SOIC-14 (Small Outline Integrated Circuit, 0.154" genişlik) yüzey montajlı (SMD) paketinde sunulur ve 74F (Fast TTL) serisine aittir. Her biri NAND mantık fonksiyonunu (Y = A • B veya Y = A + B) gerçekleştiren dört bağımsız kapı içerir. Düşük gecikme süresi ve yüksek hızıyla dijital devrelerde yaygın olarak kullanılır. İşte temel teknik özellikler:

Mantık Tipi: NAND Kapı
Kanal Sayısı: 4 (her biri 2 girişli)
Giriş Sayısı: 2 (her kanal için)
Besleme Voltajı (V_CC): 4.5V ila 5.5V
Çıkış Akımı:
- Yüksek Seviye (I_OH): -1 mA
- Düşük Seviye (I_OL): 20 mA
Giriş Lojik Seviyeleri:
- Düşük Seviye (V_IL): 0.8V (maksimum)
- Yüksek Seviye (V_IH): 2V (minimum)
Yayılım Gecikmesi (Propagation Delay): 5 ns (maksimum, 5V, 50 pF yükte)
Çıkış Tipi: TTL uyumlu, totem-pole
Çalışma Sıcaklık Aralığı: 0°C ila +70°C (ticari sınıf)
Paket Tipi: SOIC-14 (14-pin, SMD, JEDEC MS-120, 0.150" dar)
Pin Konfigürasyonu:
- Pin 1, 4, 9, 12: A girişleri (1A, 2A, 3A, 4A)
- Pin 2, 5, 10, 13: B girişleri (1B, 2B, 3B, 4B)
- Pin 3, 6, 8, 11: Çıkışlar (1Y, 2Y, 3Y, 4Y)
- Pin 7: GND
- Pin 14: V_CC
RoHS Uyumluluğu: Evet (ör. SN74F00DR, RoHS3 uyumlu)
ECCN Kodu: EAR99
Örnek Üretici Parça Numaraları:
- Texas Instruments: SN74F00DR
- Fairchild Semiconductor: 74F00SC, 74F00SJ

Not: 74F00, yüksek hızlı TTL mantık ailesine aittir ve 74HC00 (CMOS) modelinden daha hızlıdır, ancak daha fazla güç tüketir. Satın almadan önce tam parça numarasını (ör. SN74F00DR) ve RoHS uyumluluğunu doğrulayın. Veri sayfası için: SN74F00 Datasheet.74F00’ın Avantajları

Yüksek Hız: 5 ns yayılım gecikmesi, hızlı anahtarlama gerektiren uygulamalarda ideal.
Yüksek Çıkış Akımı: 20 mA düşük seviye çıkışı, birden fazla yükü sürebilir.
Kompakt Tasarım: SOIC-14 SMD paketi, yüksek yoğunluklu PCB’ler için uygun.
TTL Uyumluluğu: Standart TTL lojik seviyeleriyle geniş uyumluluk.
Dayanıklılık: 0°C ila +70°C sıcaklık aralığında güvenilir çalışma.
Çok Yönlü Kullanım: Dört bağımsız NAND kapısı, çeşitli mantık devrelerinde esneklik sağlar.

74F00’ın Kullanım Alanları74F00, dijital mantık devrelerinde ve yüksek hızlı sinyal işleme uygulamalarında kullanılır. Başlıca kullanım alanları:

Dijital Devreler: Kombinasyonel mantık devreleri, flip-flop kontrolü, lojik kapı tabanlı tasarımlar.
Mikrodenetleyici Arayüzleri: Sinyal koşullandırma ve lojik seviye dönüştürme.
Osilatör Devreleri: NAND kapılarıyla osilatör tasarımı.
Otomotiv Elektroniği: Kontrol üniteleri ve sensör arayüzleri.
Hobi ve Eğitim Projeleri: Dijital elektronik prototipleri ve deneysel devreler.
Telekomünikasyon: Sinyal yönlendirme ve kontrol devreleri.

Örnek Devre: 74F00, iki girişli NAND kapısı olarak kullanıldığında, girişlere (ör. 1A ve 1B) uygulanan lojik sinyallerin NAND işlemini gerçekleştirir (Y = A • B). Örneğin, iki giriş de “1” (yüksek) ise çıkış “0” (düşük) olur. Osilatör devresi için iki NAND kapısı geri besleme ile bağlanabilir.Güvenli Çalıştırma Kılavuzu

Maksimum Değerlere Dikkat: Besleme voltajını 5.5V ve çıkış akımını (I_OL: 20 mA, I_OH: -1 mA) aşmayın. Güvenli kullanım için %10 kuralına uyun (ör. 5V ± 0.5V).
Isı Yönetimi: Düşük güç tüketimi sayesinde genellikle ısı sorunu olmaz; ancak yüksek frekanslı uygulamalarda uygun PCB tasarımı kullanın.
Pin Kontrolü: Devreye yerleştirmeden önce pin konfigürasyonunu (A, B girişleri, Y çıkışı) veri sayfasından doğrulayın.
ESD Koruması: SMD bileşenler hassastır; elektrostatik deşarj (ESD) önlemleri alın.
Montaj: SOIC-14 paketi, reflow lehimleme için uygundur; J-STD-020D standardına uyun.
Depolama ve Çalışma Sıcaklığı: 0°C ila +70°C aralığını aşmayın.

74F00 SOIC-14 SMD NAND Kapı Entegresi Satın Alma Opsiyonu: DeltaSet ElektronikTürkiye’de elektronik bileşen tedariki konusunda lider firmalardan biri olan DeltaSet Elektronik, 74F00 SOIC-14 SMD NAND kapı entegrelerini (ör. SN74F00DR) orijinal ve yüksek kaliteli olarak stoklarında bulundurabilir. DeltaSet Elektronik, müşteri memnuniyetine odaklanan hizmet anlayışı, hızlı teslimat ve güvenilir tedarik ile öne çıkar.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected] (mailto:[email protected])
Ödeme Seçenekleri: Havale ve EFT

Fiyat ve Stok Bilgisi: Güncel fiyat ve stok durumu için lütfen DeltaSet Elektronik ile iletişime geçin. Web sitesinde listelenmemiş olsa da, 74F00 SOIC-14 (ör. SN74F00DR) tedarik edilebilir. DeltaSet Elektronik, her zaman en kaliteli ürünleri en uygun koşullarla sunmayı hedefler.

Havale / EFT

Havale ile 1,00 Sepetinizdeki ürünleri havale eft ile satın alabilirsiniz

171

74F00, SOIC-14, NAND kapı, 4 kanal, 2 giriş, 5ns, 4.5-5.5V, DeltaSet Elektronik, elektronik bileşen, hızlı anahtarlama, mantık devreleri, TTL, SMD entegre, dijital elektronik, yüksek hız
