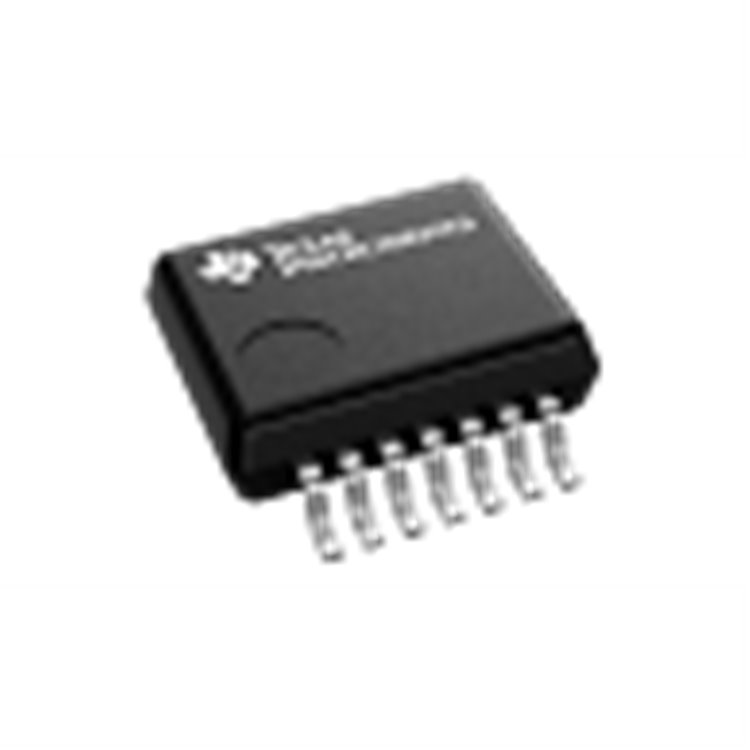

74F04 HEX INVERTER IC SOIC-14 SMD - DELTASET ELEKTRONİK

74F04, 6 BAĞIMSIZ İNVERTER DEVRESİ İÇEREN YÜKSEK HIZLI TTL LOJİK .

* * * * * *

Ürün Kodu 34511390

Stok Kodu 74F04-SOIC14: Texas Instruments SN74F04D, 6 bağımsız inverter, SOIC-14 SMD kılıf, 20mA çıkış akımı, 4.5V-5.5V. Dijital lojik uygulamalar için uygun. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

CD4011BE QUAD 2-INPUT NAND GATE DIP-14 - DELTASET ELEKTRONİK

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HC595D SOIC16 - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

74HC574D SMD SOIC-20 - DELTASET ELEKTRONİK

74HC164D SOİC-14 - DELTASET ELEKTRONİK

74HC164D SOIC-14 SMD 8-BİT SHİFT REGİSTER - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

74LS244 DIP-20 BUFFER ENTEGRESİ

LTV-817 SO-4 SMD OPTOKÜPLÖR - DELTASET ELEKTRONİK

MAX202-MAX202CSE+T, SOIC16 - DELTASET ELEKTRONİK

MAX483,MAX483CSA ,SOIC-8 - DELTASET ELEKTRONİK

MAX238CNG – RS-232 TRANSCEİVER – SOIC-24

MAX485ESE SOIC-8 - DELTASET ELEKTRONİK

74F04

74F04 Hex Inverter IC SOIC-14 SMD - DELTASET ELEKTRONİK

Ürün Özellikleri

Tip: Hex Inverter (6 bağımsız inverter devresi, TTL lojik)
Kılıf Tipi: SOIC-14 (Yüzey Montaj, 8.65 mm x 3.91 mm x 1.58 mm)
Besleme Voltajı (Vcc): 4.5V - 5.5V (tipik 5V)
Çıkış Akımı:
- Yüksek Seviye (Ioh): -1mA
- Düşük Seviye (Iol): 20mA
Lojik Fonksiyon: Y = A (her inverter giriş sinyalini ters çevirir)
Yayılım Gecikmesi (Propagation Delay): ~5 ns (tipik, Vcc = 5V, CL = 15pF)
Giriş/Çıkış Pinleri:
- 6 giriş (A1-A6)
- 6 çıkış (Y1-Y6)
Pin Konfigürasyonu:
- Pin 1, 3, 5, 9, 11, 13: Girişler (A1-A6)
- Pin 2, 4, 6, 8, 10, 12: Çıkışlar (Y1-Y6)
- Pin 7: GND
- Pin 14: Vcc
Çalışma Sıcaklığı: 0°C ile +70°C
Ek Özellikler:
- RoHS uyumlu (kurşunsuz)
- Hızlı TTL teknolojisi (74F serisi)
- MSL Seviye 1 (nem hassasiyeti sınırsız)
- Yüksek gürültü bağışıklığı
- Standart lojik pin düzeni

Kaynak: Texas Instruments SN74F04D datasheetAvantajlar

Hızlı Anahtarlama: ~5 ns yayılım gecikmesi, yüksek hızlı lojik devreler için uygun.
Yüksek Çıkış Akımı: 20mA düşük seviye çıkış, güçlü yük sürme kapasitesi.
Kompakt SOIC-14 Kılıf: Yüzey montaj (SMD) için uygun, yüksek yoğunluklu PCB’lerde yer tasarrufu.
Geniş Besleme Aralığı: 4.5V-5.5V, farklı sistemlerle uyumluluk.
Güvenilirlik: Texas Instruments’ın 74F serisi, endüstri standardı kalite.

Kullanım Alanları

Dijital Sinyal İşleme: Sinyal ters çevirme, lojik seviye dönüşümü.
Mikrodenetleyici Arayüzleri: Arduino, PIC, STM32 ile lojik sinyal düzenleme.
Osilatör Devreleri: Kare dalga üretimi ve sinyal şekillendirme.
Kontrol Sistemleri: Endüstriyel kontrol ve otomasyon.
Hobi ve Eğitim Projeleri: DIY dijital devreler, lojik kapı uygulamaları.

Kullanım İpuçları

Bağlantı:
- Vcc (Pin 14) için 5V besleme, GND (Pin 7) için toprak bağlantısı yapın; 100 nF bypass kondansatörü kullanın.
- Giriş pinlerine (A1-A6) TTL uyumlu sinyaller (0-5V) uygulayın; çıkışlar (Y1-Y6) terslenmiş sinyali sağlar.
- Kullanılmayan girişleri Vcc veya GND’ye bağlayın, açık bırakmayın.
Montaj: SOIC-14 kılıf, yüzey montaj (SMD) için uygundur; reflow lehimleme kullanın (maks. 260°C, 10 saniye).
ESD Koruması: Statik elektriğe karşı dikkatli olun; antistatik bileklik kullanın.
Test: Multimetre ile Vcc (5V) ve çıkış lojik seviyelerini (0V/5V) kontrol edin; osiloskop ile yayılım gecikmesini (5 ns) doğrulayın.
Datasheet: Texas Instruments SN74F04D datasheet’ini inceleyin (https://www.ti.com/lit/ds/symlink/sn74f04.pdf).
Alternatifler:
- 74HC04 (CMOS, düşük güç, SOIC-14)
- SN74LS04 (Düşük hızlı TTL, SOIC-14)
- MM74HCT04 (Yüksek hızlı CMOS, SOIC-14)
Depolama: Nemden uzak, kuru bir ortamda saklayın; MSL 1 nem hassasiyetine dikkat edin.

Fiyat Bilgisi

Farnell: ~€0.50/adet (SN74F04D, toplu alımda indirim)
eBay: ~$0.45/adet (Philips 74F04D, 110’lu paket, NOS)
Newark: ~$0.60/adet (SN74F04D, perakende)

Neden DELTASET ELEKTRONİK?

Orijinal Ürün Garantisi: Texas Instruments, onsemi, NXP gibi güvenilir markalar.
Hızlı Teslimat: Aynı gün kargo seçenekleri.
Müşteri Desteği: Teknik sorular için profesyonel yardım.
Geniş Ürün Yelpazesi: Lojik IC’ler, MOSFET’ler, kondansatörler ve daha fazlası.

Stok ve Sipariş için İletişim:

Web Sitesi: www.deltaset.net
Telefon: 0212 251 24 60 (tel:+902122512460)
E-Posta: [email protected]
