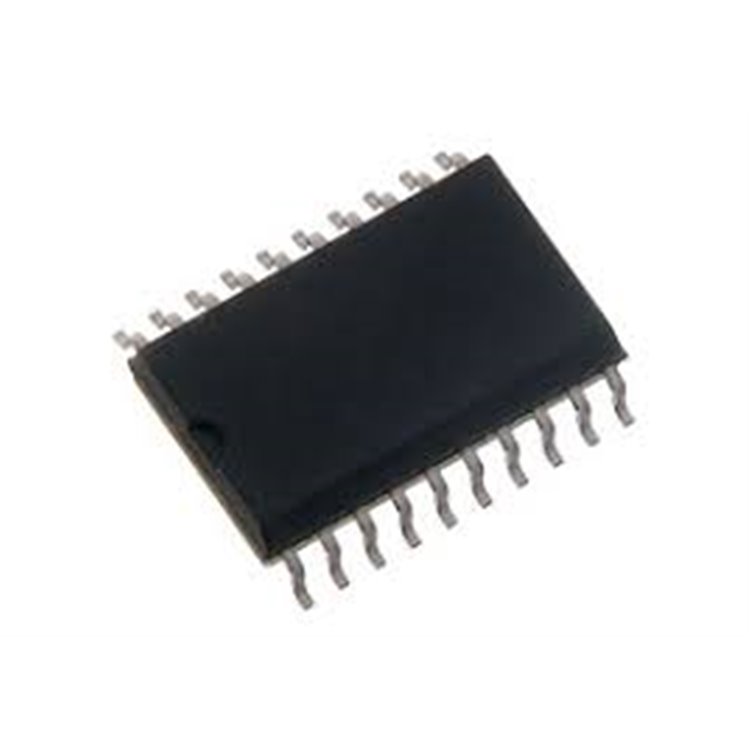

HIP4081 SOIC-20 - DELTASET ELEKTRONİK

TAM KÖPRÜ (FULL BRİDGE) YÜKSEK FREKANSLI MOSFET SÜRÜCÜ ENTEGRESİ

* * * * * *

Ürün Kodu 19111831

Stok Kodu HIP4081AIBZ-SOIC20: Intersil/Renesas HIP4081AIBZ, 80V/2.5A N-Kanal tam köprü MOSFET sürücü entegresi, SOIC-20 kılıf, 10ns yükselme/düşme süresi. PWM motor kontrolü ve SMPS için optimize. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

IR2113S SOIC-16 GATE DRİVER IC - DELTASET ELEKTRONİK

IR2106 SOIC-8 GATE DRİVER - DELTASET ELEKTRONİK

IR2110S SOIC-16 GATE DRİVER IC - DELTASET ELEKTRONİK

IR2104S SOIC-8 GATE DRİVER IC - DELTASET ELEKTRONİK

TC4420 SOIC-8 MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

ICL7667 DIP-8 ÇİFT MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

HIP4080 SOIC-20 SMD MOSFET SÜRÜCÜ ENTEGRE - DELTASET ELEKTRONİK

TC4429 DIP-8 6A MOSFET SÜRÜCÜ ENTEGRESİ - DELTASET ELEKTRONİK

FAN7382MX YARI KÖPRÜ KAPI SÜRÜCÜ IC SOIC-8 - DELTASET ELEKTRONİK

IR21064S SOIC-14 YÜKSEK/DÜŞÜK TARAF SÜRÜCÜ - DELTASET ELEKTRONİK

IR2106 SOIC-8 GATE DRİVER - DELTASET ELEKTRONİK

TC4424 SOIC-8 - DELTASET ELEKTRONİK

L6569A DIP-8 YÜKSEK VOLTAJLI YARIM KÖPRÜ SÜRÜCÜSÜ - DELTASET ELEKTRONİ

IR2112S YÜKSEK VE DÜŞÜK TARAFLI SÜRÜCÜ IC - DELTASET ELEKTRONİK

IR2130J PLCC44 3-FAZ KÖPRÜ SÜRÜCÜ ENTEGRE - DELTASET ELEKTRONİK

HIP4081 SMD

HIP4081AIBZ, SMD DRIVER FULL BRIDGE, 4081, SOIC-20

HIP4081AIBZ N-Kanal MOSFET Sürücü Entegresi SOIC-20 - DELTASET ELEKTRONİK

Ürün Özellikleri

Tip: Tam Köprü (Full Bridge) N-Kanal MOSFET Sürücü Entegresi
Kılıf Tipi: SOIC-20 (Yüzey Montaj, 12.8 mm x 7.5 mm x 2.65 mm)
Voltaj Aralığı:
- Besleme Voltajı (Vcc): 9.5V - 15V
- Maksimum Bootstrap Voltajı: 95V
Çıkış Akımı (Pik):
- Kaynak (Source): 2.6A
- Alıcı (Sink): 2.4A
Anahtarlama Hızı:
- Yükselme/Düşme Süresi: 10ns (tipik)
- Gecikme Süresi: ~55ns
Maksimum Anahtarlama Frekansı: 1 MHz
Lojik Giriş Seviyeleri:
- Düşük (VIL): ≤0.8V
- Yüksek (VIH): ≥2.7V
Pin Konfigürasyonu:
- AHI, BHI (Pin 2, 19): Yüksek taraf girişleri
- ALI, BLI (Pin 4, 17): Düşük taraf girişleri
- DIS (Pin 3): Devre dışı bırakma (aktif yüksek)
- Vcc (Pin 1): Besleme voltajı
- Vss (Pin 10): Toprak
- AHO, BHO (Pin 20, 15): Yüksek taraf çıkışları
- ALO, BLO (Pin 8, 13): Düşük taraf çıkışları
- AHV, BHV (Pin 7, 14): Bootstrap voltaj girişleri
Çalışma Sıcaklığı: -40°C ile +125°C
Ek Özellikler:
- RoHS uyumlu, kurşunsuz tasarım
- Dahili bootstrap diyotları, harici bileşen ihtiyacını azaltır
- Shoot-through koruması, aynı tarafta yüksek/düşük MOSFET’lerin eşzamanlı açılmasını önler
- Bağımsız giriş kontrolü, her MOSFET için ayrı kontrol sağlar
- Intersil/Renesas’ın yüksek performanslı sürücü teknolojisi

Kaynak: Renesas HIP4081A datasheetAvantajlar

Yüksek Hızlı Anahtarlama: 10ns yükselme/düşme süreleri, 1 MHz frekansa kadar destek.
Yüksek Çıkış Akımı: 2.6A/2.4A, güçlü MOSFET sürme kapasitesi.
Geniş Voltaj Aralığı: 95V bootstrap, yüksek voltajlı uygulamalar için uygun.
Düşük Gecikme: ~55ns, hızlı ve hassas kontrol sağlar.
Kompakt SOIC-20 Kılıf: Yüzey montaj, yüksek yoğunluklu PCB’ler için ideal.

Kullanım Alanları

PWM Motor Kontrolü: DC motorlar, fırçasız motorlar ve step motor sürücüleri.
Anahtarlamalı Güç Kaynakları (SMPS): Yüksek frekanslı güç dönüştürücüler.
Ses Amplifikatörleri: D sınıfı amplifikatörler için yüksek hızlı anahtarlama.
Endüstriyel Elektronik: Robotik, otomasyon ve yüksek güç kontrolü.
Hobi ve DIY Projeleri: Arduino, Raspberry Pi ile motor kontrol devreleri.

Kullanım İpuçları

Bağlantı:
- Vcc (Pin 1) için 12V, Vss (Pin 10) için GND bağlayın; 100nF bypass kondansatörü kullanın.
- AHI/BHI ve ALI/BLI girişlerine lojik sinyaller (0.8V düşük, 2.7V yüksek) uygulayın.
- Bootstrap kapasitörleri (0.1µF-1µF seramik) AHV/BHV ile AHO/BHO arasına bağlayın.
- DIS (Pin 3) pinini düşük tutun; devre dışı bırakmak için yüksek (5V) uygulayın.
- MOSFET kapılarına 10-15Ω seri direnç ekleyerek anahtarlama gürültüsünü azaltın.
PWM Kontrolü:
- AHI/BHI ve ALI/BLI pinlerine tamamlayıcı PWM sinyalleri uygulayın; shoot-through önlemek için dead-time ekleyin.
- Örnek: ALI yüksekken AHI düşük olmalı, bootstrap kapasitörünü şarj etmek için.
Montaj: SOIC-20 kılıf, yüzey montaj (SMD) için uygundur; reflow lehimleme kullanın (maks. 260°C, 10 saniye).
Test: Multimetre ile Vcc (12V) ve lojik seviyelerini kontrol edin; osiloskop ile çıkış sinyallerinin (AHO/ALO, BHO/BLO) zamanlamasını (10ns) doğrulayın.
ESD Koruması: Statik elektriğe karşı antistatik bileklik kullanın.
Datasheet: Renesas HIP4081A datasheet’ini inceleyin.
Alternatifler:
- HIP4082IPZ (80V, 1.25A, daha geniş dead-time aralığı)
- IR2110 (500V, 2A, yüksek/düşük taraf sürücü)
- TC4420 (18V, 6A, tek kanal sürücü)
Depolama: Nemden uzak, kuru ortamda saklayın; ESD koruması için antistatik önlem alın.
