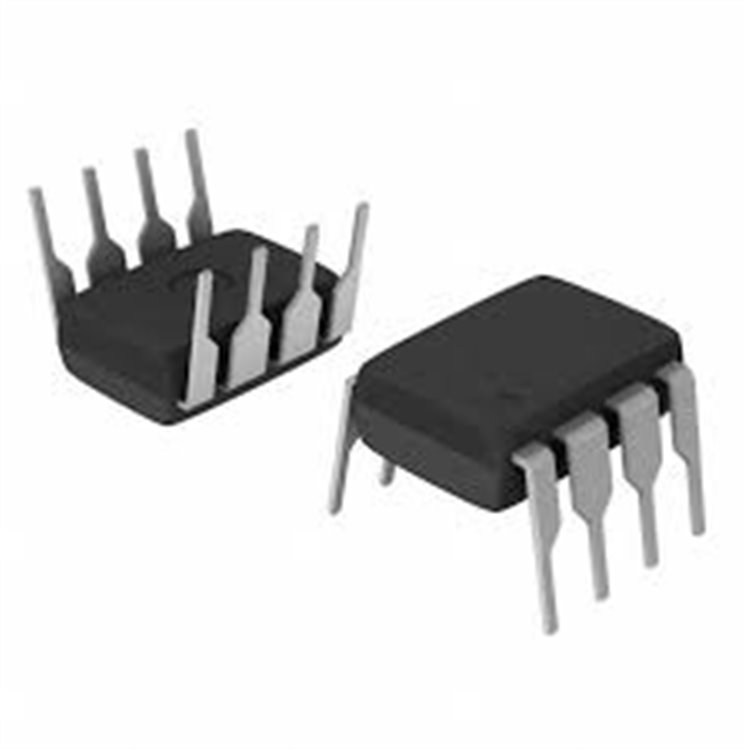

L6569A DIP-8 YÜKSEK VOLTAJLI YARIM KÖPRÜ SÜRÜCÜSÜ - DELTASET ELEKTRONİ

L6569A: 600V YARIM KÖPRÜ SÜRÜCÜSÜ, DIP-8, OSİLATÖR

* * * * * *

Ürün Kodu 19112710

Stok Kodu L6569A DIP-8, 600V yarım köprü sürücüsü, entegre osilatör, 270mA çıkış, IGBT/MOSFET sürücüsü, balast ve motor kontrolü için ideal. DeltaSet Elektronik’te orijinal ürün, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

IR2113S SOIC-16 GATE DRİVER IC - DELTASET ELEKTRONİK

IR2106 SOIC-8 GATE DRİVER - DELTASET ELEKTRONİK

IR2110S SOIC-16 GATE DRİVER IC - DELTASET ELEKTRONİK

IR2104S SOIC-8 GATE DRİVER IC - DELTASET ELEKTRONİK

TC4420 SOIC-8 MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

ICL7667 DIP-8 ÇİFT MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

HIP4081 SOIC-20 - DELTASET ELEKTRONİK

HIP4080 SOIC-20 SMD MOSFET SÜRÜCÜ ENTEGRE - DELTASET ELEKTRONİK

TC4429 DIP-8 6A MOSFET SÜRÜCÜ ENTEGRESİ - DELTASET ELEKTRONİK

FAN7382MX YARI KÖPRÜ KAPI SÜRÜCÜ IC SOIC-8 - DELTASET ELEKTRONİK

IR21064S SOIC-14 YÜKSEK/DÜŞÜK TARAF SÜRÜCÜ - DELTASET ELEKTRONİK

IR2106 SOIC-8 GATE DRİVER - DELTASET ELEKTRONİK

TC4424 SOIC-8 - DELTASET ELEKTRONİK

IR2112S YÜKSEK VE DÜŞÜK TARAFLI SÜRÜCÜ IC - DELTASET ELEKTRONİK

IR2130J PLCC44 3-FAZ KÖPRÜ SÜRÜCÜ ENTEGRE - DELTASET ELEKTRONİK

L6569 Dual Mosfet Power Driver

L6569 Semiconductor - Buy from Littlediode

L6569A DIP-8 Yüksek Voltajlı Yarım Köprü Sürücüsünün Teknik Özellikleri

L6569A, STMicroelectronics tarafından üretilen bir yüksek voltajlı yarım köprü sürücü entegre devresidir. DIP-8 (Minidip, THT) paketinde sunulur ve entegre osilatör ile birlikte gelir. IGBT ve N-kanal MOSFET’leri sürmek için tasarlanmıştır ve özellikle elektronik balastlar, motor kontrolü ve güç kaynakları gibi yüksek voltajlı uygulamalarda kullanılır. L6569A, L6569’dan farklı olarak düşük voltajlı kapı sürücüsünde farklı bir başlatma dizisi sunar. İşte temel teknik özellikler:

Entegre Tipi: Yüksek Voltajlı Yarım Köprü Sürücüsü, Entegre Osilatör
Yüksek Taraf Voltajı (Bootstrap): 600V (maksimum)
Besleme Voltajı (V_S): 10V ila 16.6V
Çıkış Akımı:
- Kaynak (Source): 170 mA
- Çekme (Sink): 270 mA
Osilatör Frekansı: Harici direnç ve kapasitörle programlanabilir (tipik 200 kHz’ye kadar)
Ölü Zaman (Dead Time): 1.25 µs (tipik, çapraz iletimi önler)
Giriş Tipi: RC Giriş Devresi (dahili osilatör veya harici lojik sinyal ile sürülebilir)
Özellikler:
- Entegre bootstrap diyotu
- 15.6V zener kelepçesi (V_S üzerinde)
- Düşük başlatma akımı: 150 µA
- Alt voltaj kilitleme (UVLO) ve histerezis
- ±50V/ns dV/dt bağışıklığı
- ESD koruması
Çıkış Türü: N-Kanal IGBT ve MOSFET uyumlu
Çalışma Sıcaklık Aralığı: -40°C ila +150°C (T_j)
Paket Tipi: 8-DIP (0.300", 7.62 mm, Minidip)
Pin Konfigürasyonu:
- Pin 1: RF (Osilatör direnci/kapasitör girişi veya harici sinyal)
- Pin 2: CF (Osilatör kapasitör bağlantısı)
- Pin 3: HVG (Yüksek taraf çıkış, high-side gate)
- Pin 4: OUT (Yüksek taraf referansı)
- Pin 5: V_S (Besleme voltajı)
- Pin 6: LVG (Düşük taraf çıkış, low-side gate)
- Pin 7: GND (Toprak)
- Pin 8: NC (Bağlantı yok)
Boyutlar: 9.3 mm x 8.5 mm x 7.2 mm (DIP-8)
RoHS Uyumluluğu: Evet (ROHS3 uyumlu)
ECCN Kodu: EAR99
Durum: Üretimden kaldırılmış (Obsolete), stok kontrolü gerekli

Not: L6569A, L6569 ile benzerdir ancak düşük voltajlı kapı sürücüsünün başlatma dizisi farklıdır. L6569, balast uygulamalarında L6561 PFC kontrolörleriyle birlikte kullanılabilir. Alternatif olarak, L6569AD (SO-8 paketi) değerlendirilebilir. Veri sayfası için: L6569A Datasheet.L6569A’nın Avantajları

Yüksek Voltaj Dayanımı: 600V bootstrap, yüksek voltajlı sistemler için uygun.
Entegre Osilatör: Harici RC ile programlanabilir frekans, esnek tasarım.
Düşük Güç Tüketimi: 150 µA başlatma akımı, enerji verimliliği sağlar.
Ölü Zaman Koruması: 1.25 µs ölü zaman, çapraz iletimi önler.
Güvenilirlik: UVLO, zener kelepçesi ve ±50V/ns dV/dt bağışıklığı.
Kolay Montaj: DIP-8 paketi, prototip ve elle lehimleme için uygun.

L6569A’nın Kullanım AlanlarıL6569A, yüksek voltajlı yarım köprü konfigürasyonlarında kullanılır. Başlıca kullanım alanları:

Elektronik Balastlar: Floresan lamba balastları (L6561 PFC ile birlikte).
Motor Kontrolü: DC ve AC motor sürücüleri.
Güç Kaynakları: SMPS (anahtarlamalı güç kaynakları) ve DC-DC dönüştürücüler.
Endüstriyel Elektronik: Yüksek voltajlı anahtarlama devreleri.
Hobi ve Eğitim Projeleri: Yarım köprü tabanlı prototip devreler.

Örnek Devre: L6569A, bir elektronik balast devresinde kullanıldığında, RF (pin 1) ve CF (pin 2) pinlerine bağlanan harici direnç ve kapasitör ile osilatör frekansı ayarlanır (ör. 200 kHz). HVG (pin 3) ve LVG (pin 6), iki N-kanal MOSFET veya IGBT’yi yarım köprü konfigürasyonunda sürer. Bootstrap diyotu, yüksek taraf MOSFET’ini besler. L6561 ile entegre edilerek güç faktörü düzeltmesi (PFC) yapılabilir.Güvenli Çalıştırma Kılavuzu

Maksimum Değerlere Dikkat: V_S’yi 16.6V, yüksek taraf voltajını 600V ve çıkış akımını (170 mA kaynak, 270 mA çekme) aşmayın; %20 kuralına uyun (ör. 13.3V).
Osilatör Ayarı: RF ve CF için veri sayfasındaki formülleri kullanın; yanlış değerler kararsızlığa yol açabilir.
Bootstrap Devresi: Harici bootstrap kapasitörü (ör. 100 nF) kullanın; uygun şarj için ölü zamanı dikkate alın.
Isı Yönetimi: Düşük akım (270 mA) nedeniyle genellikle soğutucu gerekmez; ancak MOSFET/IGBT için soğutma sağlanmalıdır.
ESD Koruması: IC hassastır; elektrostatik deşarj (ESD) önlemleri alın.
Montaj: DIP-8 paketi için lehimleme sırasında aşırı ısı uygulamaktan kaçının.
Depolama ve Çalışma Sıcaklığı: -40°C ila +150°C (T_j) aralığını aşmayın.

L6569A Satın Alma Opsiyonu: DeltaSet ElektronikTürkiye’de elektronik bileşen tedariki konusunda lider firmalardan biri olan DeltaSet Elektronik, L6569A DIP-8 yüksek voltajlı yarım köprü sürücülerini orijinal STMicroelectronics ürünü olarak stoklarında bulundurabilir. DeltaSet Elektronik, müşteri memnuniyetine odaklanan hizmet anlayışı, hızlı teslimat ve güvenilir tedarik ile öne çıkar.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected] (mailto:[email protected])
Ödeme Seçenekleri: Havale ve EFT

Havale / EFT

Havale ile 1,00 Sepetinizdeki ürünleri havale eft ile satın alabilirsiniz

149
