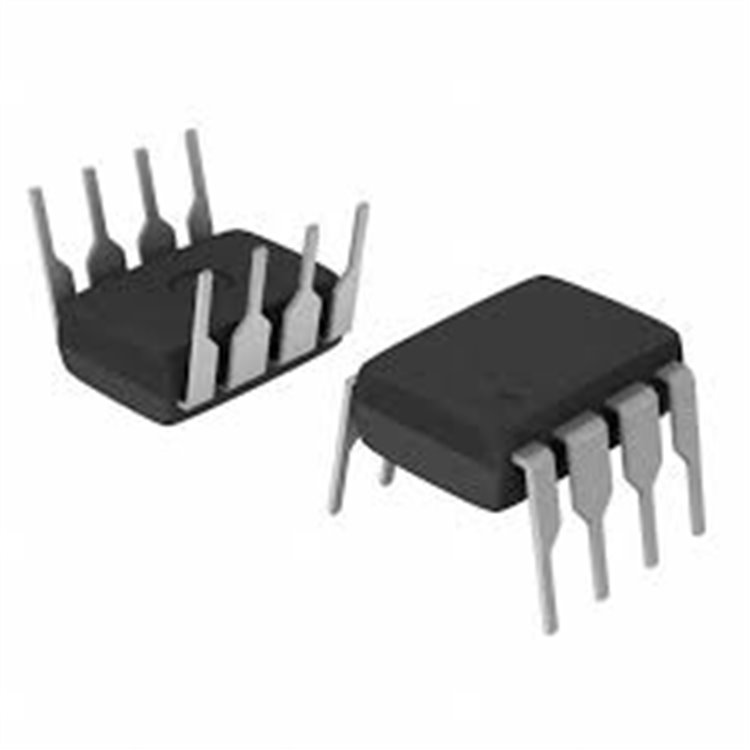

TC4429 DIP-8 6A MOSFET SÜRÜCÜ ENTEGRESİ - DELTASET ELEKTRONİK

6A TERS ÇEVİREN HIZLI MOSFET SÜRÜCÜ DIP-8

* * * * * *

Ürün Kodu 19111851

Stok Kodu TC4429-DIP8-DELTA: TC4429 DIP-8 6A Ters Çeviren MOSFET Sürücü, düşük empedans, hızlı anahtarlama. DeltaSet Elektronik tarafından sağlanan orijinal ürün.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

IR2113S SOIC-16 GATE DRİVER IC - DELTASET ELEKTRONİK

IR2106 SOIC-8 GATE DRİVER - DELTASET ELEKTRONİK

IR2110S SOIC-16 GATE DRİVER IC - DELTASET ELEKTRONİK

IR2104S SOIC-8 GATE DRİVER IC - DELTASET ELEKTRONİK

TC4420 SOIC-8 MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

ICL7667 DIP-8 ÇİFT MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

HIP4081 SOIC-20 - DELTASET ELEKTRONİK

HIP4080 SOIC-20 SMD MOSFET SÜRÜCÜ ENTEGRE - DELTASET ELEKTRONİK

FAN7382MX YARI KÖPRÜ KAPI SÜRÜCÜ IC SOIC-8 - DELTASET ELEKTRONİK

IR21064S SOIC-14 YÜKSEK/DÜŞÜK TARAF SÜRÜCÜ - DELTASET ELEKTRONİK

IR2106 SOIC-8 GATE DRİVER - DELTASET ELEKTRONİK

TC4424 SOIC-8 - DELTASET ELEKTRONİK

L6569A DIP-8 YÜKSEK VOLTAJLI YARIM KÖPRÜ SÜRÜCÜSÜ - DELTASET ELEKTRONİ

IR2112S YÜKSEK VE DÜŞÜK TARAFLI SÜRÜCÜ IC - DELTASET ELEKTRONİK

IR2130J PLCC44 3-FAZ KÖPRÜ SÜRÜCÜ ENTEGRE - DELTASET ELEKTRONİK

TC4429

Microchip TC4429EOA, MOSFET 1, 6 A, 18V 8-Pin, SOIC | RS

Özellikler:

Tip: Tekli Hızlı MOSFET Sürücü (Low-Side, Inverting)
Kılıf Tipi: DIP-8 (Dual Inline Package, THT - Through-Hole Technology)
Besleme Voltajı: 4.5V ile 18V
Tepe Çıkış Akımı: 6A
Çıkış Direnci: 2.1Ω/1.4Ω (tipik, kaynak/alıcı
@VDD
= 12V)
Giriş Gecikmesi (Input Delay): 55 ns (tipik)
Çıkış Gecikmesi (Output Delay): 55 ns (tipik)
Yükselme/Düşme Süresi: 25 ns (tipik, 2500 pF yük ile)
Giriş Voltajı: TTL/CMOS uyumlu (0.8V düşük, 2.4V yüksek)
ESD Koruması: 2 kV (HBM - Human Body Model)
Ters Akım Dayanımı: >1.5A (çıktılara geri zorlama)
Çalışma Sıcaklığı: 0°C ile +70°C (TC4429CPA) veya -40°C ile +85°C (TC4429EPA)
Pin Konfigürasyonu:
- Pin 1: Giriş (IN, TTL/CMOS uyumlu)
- Pin 2, 4, 6: Toprak (GND)
- Pin 3, 7: Bağlantı Yok (NC)
- Pin 5: Çıkış (OUT, MOSFET kapısına bağlanır)
- Pin 8: Besleme Voltajı (VDD, 4.5V-18V)
Uygulamalar: Motor kontrolü, DC-DC dönüştürücüler, güç kaynakları, LED sürücüleri, darbe üreteçleri, H-köprü devreleri
Avantajlar: Yüksek akım kapasitesi, düşük empedans, hızlı anahtarlama, latch-up koruması, ESD dayanımı, rail-to-rail çıkış
Datasheet: Teknik detaylar için Microchip TC4429 datasheet dosyasını inceleyin

Ürün Açıklaması:
TC4429, Microchip tarafından üretilmiş, 6A tepe çıkış akımı sunan tekli, ters çeviren (inverting) düşük kenar (low-side) MOSFET sürücü entegresidir. Ters çeviren yapı, giriş sinyalinin mantıksal tersini çıkışta sağlar (yüksek giriş = düşük çıkış). 2500 pF kapasiteyi 25 ns altında şarj/deşarj edebilir, bu da hızlı anahtarlama sağlar. Düşük çıkış direnci (2.1Ω/1.4Ω) ve 4.5V-18V besleme voltajı aralığı, yüksek akım gerektiren uygulamalarda güvenilir performans sunar. TTL/CMOS uyumlu girişler, ek seviye çevirici devre gerektirmez. Latch-up koruması (>1.5A ters akım dayanımı) ve 2 kV ESD koruması ile dayanıklıdır. Motor kontrolü, DC-DC dönüştürücüler, güç kaynakları ve H-köprü devreleri gibi uygulamalarda kullanılır. DeltaSet Elektronik tarafından sağlanan bu orijinal ürün, DIP-8 kılıf tipiyle THT montajına uygundur ve elektronik projelerinizde yüksek performans sunar.Satın Alma Bilgileri:

Tedarikçi: DeltaSet Elektronik
İletişim: [email protected]
Telefon: 0212-2512460
Web Sitesi: www.deltaset.net
Stok ve Fiyat Bilgisi: Güncel stok durumu ve fiyat için lütfen DeltaSet Elektronik ile iletişime geçin.
