TC4424 SOIC-8 - DELTASET ELEKTRONİK

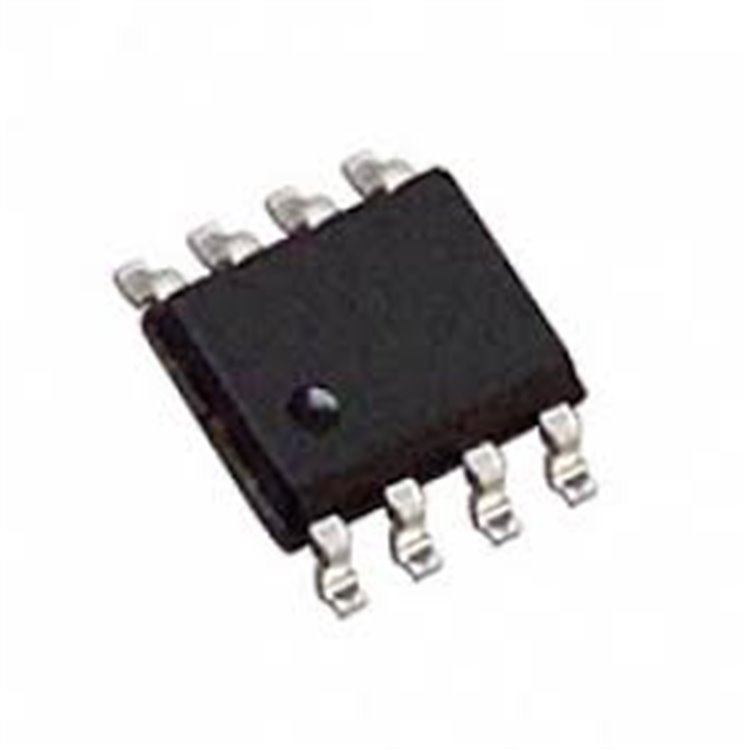

TC4424 SOIC-8 ÇİFT 3A YÜKSEK HIZLI NON-INVERTİNG MOSFET SÜRÜCÜSÜ

* * * * * *

Ürün Kodu 19112278

Stok Kodu TC4424-SOIC8: Çift kanal 3A yüksek hızlı non-inverting MOSFET sürücüsü. 4.5-18V besleme, düşük shoot-through akım ve yüksek kapasitif yük sürücü kapasitesi ile güç anahtarlama devrelerinde güvenilir çözüm. SOIC-8 yüzey montaj paket.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

IR2113S SOIC-16 GATE DRİVER IC - DELTASET ELEKTRONİK

IR2106 SOIC-8 GATE DRİVER - DELTASET ELEKTRONİK

IR2110S SOIC-16 GATE DRİVER IC - DELTASET ELEKTRONİK

IR2104S SOIC-8 GATE DRİVER IC - DELTASET ELEKTRONİK

TC4420 SOIC-8 MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

ICL7667 DIP-8 ÇİFT MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

HIP4081 SOIC-20 - DELTASET ELEKTRONİK

HIP4080 SOIC-20 SMD MOSFET SÜRÜCÜ ENTEGRE - DELTASET ELEKTRONİK

TC4429 DIP-8 6A MOSFET SÜRÜCÜ ENTEGRESİ - DELTASET ELEKTRONİK

FAN7382MX YARI KÖPRÜ KAPI SÜRÜCÜ IC SOIC-8 - DELTASET ELEKTRONİK

IR21064S SOIC-14 YÜKSEK/DÜŞÜK TARAF SÜRÜCÜ - DELTASET ELEKTRONİK

IR2106 SOIC-8 GATE DRİVER - DELTASET ELEKTRONİK

L6569A DIP-8 YÜKSEK VOLTAJLI YARIM KÖPRÜ SÜRÜCÜSÜ - DELTASET ELEKTRONİ

IR2112S YÜKSEK VE DÜŞÜK TARAFLI SÜRÜCÜ IC - DELTASET ELEKTRONİK

IR2130J PLCC44 3-FAZ KÖPRÜ SÜRÜCÜ ENTEGRE - DELTASET ELEKTRONİK

TC44248 SOIC-8 MOSFET Sürücü Entegre Devre

10 parça TC4424AVOA SOP-8 serigraf TC4424AV çip IC yeni orijinal - AliExpress

Ürün Özellikleri ve Satın Alma BilgileriTC4424 SOIC-8’ün Teknik ÖzellikleriTC4424 SOIC-8, Microchip Technology tarafından üretilmiş çift kanal yüksek hızlı non-inverting MOSFET/gate sürücüsü entegredir. Büyük kapasitif yükleri hızlı sürerek güç anahtarlama uygulamalarında üstün performans sağlar. İşte temel teknik özellikleri:

Kanal Sayısı: 2 adet bağımsız non-inverting kanal
Tepe Çıkış Akımı: 3A (source/sink)
Besleme Voltajı Aralığı: 4.5V ila 18V
Yükselme/Düşme Süresi: Tipik 25 ns (1800 pF yükte)
Yayılma Gecikmesi: Tipik 40-50 ns
Giriş Tipi: TTL/CMOS uyumlu (yüksek eşik voltajı)
Çıkış Direnci: Düşük (tipik 3-4 Ω)
Kapasitif Yük Sürücü Kapasitesi: 1800 pF in 25 ns, 10.000 pF in 100 ns
Shoot-Through Akımı: Düşük çapraz iletim akımı
Çalışma Sıcaklığı Aralığı: -40°C ila +85°C (versiyona göre genişletilebilir)
Güç Tüketimi: Düşük quiescent akım
Koruma Özellikleri: Latch-up koruması, termal shutdown
Paket Tipi: SOIC-8 (yüzey montaj, dar gövde)

Bu özellikler, TC4424 SOIC-8’i yüksek hızlı güç anahtarlama devrelerinde enerji verimli ve güvenilir bir seçenek haline getirir.TC4424 SOIC-8’ün Avantajları

Yüksek Akım Kapasitesi: 3A tepe akım ile büyük MOSFET'leri hızlı sürer, switching kayıplarını azaltır.
Hızlı Anahtarlama: Düşük yükselme/düşme süreleri ile yüksek frekanslı PWM uygulamalarına uygun.
Geniş Besleme Aralığı: 4.5V-18V ile farklı güç sistemlerine kolay entegrasyon.
Düşük Shoot-Through: Çapraz iletim akımını minimize ederek verimliliği artırır.
TTL/CMOS Uyumluluk: Mikrodenetleyici ve logic devrelerle doğrudan bağlantı.
Kompakt Paket: SOIC-8 ile yer tasarrufu sağlayan modern PCB tasarımlarına mükemmel uyum.

TC4424 SOIC-8’ün Kullanım AlanlarıTC4424 SOIC-8, MOSFET ve IGBT sürücüsü gerektiren güç elektroniği uygulamalarında yaygın olarak tercih edilir. Başlıca kullanım alanları şunlardır:

Yarı Köprü ve Tam Köprü Sürücüler: H-bridge motor kontrol devrelerinde.
DC Motor Kontrolü: PWM tabanlı hız kontrol sistemleri.
Güç Dönüştürücüler: Buck, boost ve inverter devrelerinde gate drive.
Class D Ses Amplifikatörleri: Yüksek verimli ses güç çıkışları.
Solenoid ve Röle Sürücü: Yüksek akım indüktif yük anahtarlaması.
Endüstriyel Otomasyon: PLC ve sürücü kartlarında MOSFET arayüzü.
Hobi ve Eğitim Projeleri: Arduino, Raspberry Pi tabanlı güçlü motor sürücüleri.

TC4424 SOIC-8 Satın Alma Opsiyonu: DeltaSet ElektronikTürkiye’nin güvenilir elektronik komponent tedarikçilerinden DeltaSet Elektronik, TC4424 SOIC-8 gibi yüksek kaliteli MOSFET sürücü entegreleri stoklarında bulundurur. Orijinal ürün garantisi, hızlı teslimat ve müşteri odaklı hizmet ile öne çıkarız.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212 251 24 60
E-posta: [email protected]
Ödeme Şekli: Sadece Havale / EFT
Kargo: Aynı gün kargo (15:00'e kadar siparişlerde)
Adres: Necatibey Cad. No:49 Kat:5 Karaköy İstanbul

İhtiyacınız olan diğer komponentler için lütfen teklif isteyiniz.
