KA2418 TONE RİNGER IC DIP-8 THT - DELTASET ELEKTRONİK

KA2418 TONE RİNGER IC 8-38V DIP-8 TELEFON ZİLİ DEVRESİ

* * * * * *

Ürün Kodu 345711334

Stok Kodu Stok Kodu: KA2418-DS24 | KA2418 Tone Ringer IC, 8-38V, DIP-8 THT, köprü diyotlu. Telefon zili ve piezo sürücü için ideal. DeltaSet Elektronik’ten orijinal ürün, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

KA2418B DIP-8 SES AMPLİFİKATÖRÜ - DELTASET ELEKTRONİK

CD4011BE QUAD 2-INPUT NAND GATE DIP-14 - DELTASET ELEKTRONİK

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HC595D SOIC16 - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

74HC574D SMD SOIC-20 - DELTASET ELEKTRONİK

74HC164D SOİC-14 - DELTASET ELEKTRONİK

74HC164D SOIC-14 SMD 8-BİT SHİFT REGİSTER - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

74LS244 DIP-20 BUFFER ENTEGRESİ

LTV-817 SO-4 SMD OPTOKÜPLÖR - DELTASET ELEKTRONİK

MAX202-MAX202CSE+T, SOIC16 - DELTASET ELEKTRONİK

MAX483,MAX483CSA ,SOIC-8 - DELTASET ELEKTRONİK

MAX238CNG – RS-232 TRANSCEİVER – SOIC-24

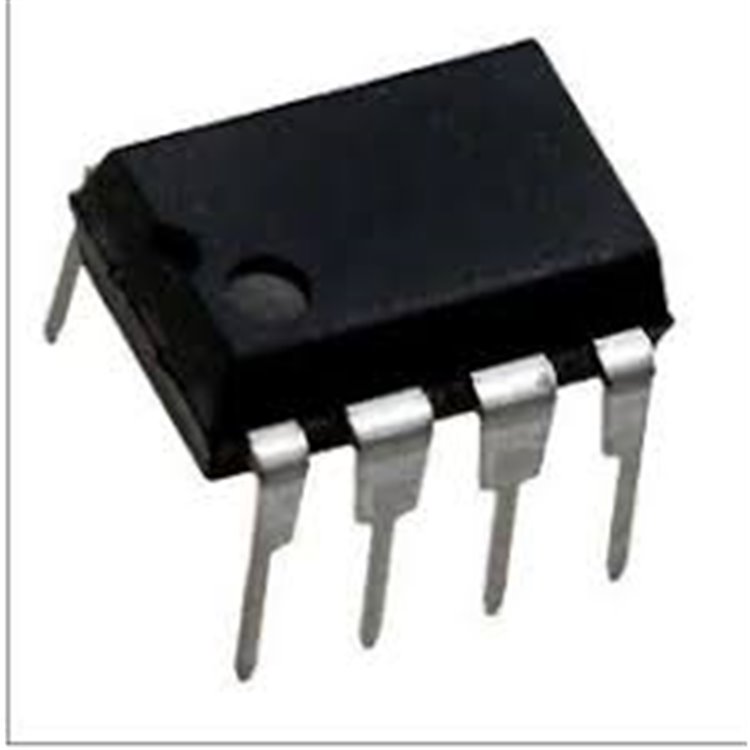

KA2418 Tone Ringer IC - THT-DIP-8

KA2418 Tone Ringer IC DIP-8 THT - DeltaSet ElektronikÜrün Özellikleri:

Üretici: Wing Shing Computer Components, Samsung Semiconductor
Model: KA2418 (KA2418B eşdeğeri)
Stok Kodu: KA2418-DS24
Tip: Telefon Tone Ringer Entegresi (Monolitik IC)
Besleme Voltajı (Vcc): 8V ~ 38V (AC ring sinyalinden beslenir)
Akım Tüketimi: 1.5mA (Tipik, hareketsiz durumda)
Çıkış Türü: Piezo transdüser veya trafo bağlı hoparlör sürücüsü
Frekans Aralığı:
- Yüksek Frekans (fH1, fH2): Ayarlanabilir (örn. 1kHz ~ 3kHz)
- Düşük Frekans (fL): Ayarlanabilir (örn. 10Hz ~ 50Hz)
- Warble Frekansı: fH1/fH2 ile fL kombinasyonu
Aktivasyon Voltajı: Ayarlanabilir (harici direnç ile, SW1)
Ringer Empedansı: Harici bileşenlerle ayarlanabilir
Çıkış Modları:
- Tek Ton: fH1 veya fH2 (SW2/SW3 ile seçilir)
- Çift Ton: fH1 + fH2 (SW4-SW7 ile frekans seçimi)
Çalışma Sıcaklığı: -20°C ~ +70°C
Montaj Tipi: Delik İçi Montaj (Through Hole, THT)
Paket/Kılıf: DIP-8 (0.300", 7.62mm pin aralığı)
Pin Konfigürasyonu:
- Pin 1: SW1 (Aktivasyon voltaj kontrolü)
- Pin 2: SW2 (fH1 tek ton modu)
- Pin 3: SW3 (fH2 tek ton modu)
- Pin 4: SW4-SW7 (Frekans seçimi, fH1+fH2 çift ton)
- Pin 5: GND (Toprak)
- Pin 6: OUT (Çıkış, piezo veya hoparlör için)
- Pin 7: TIP (AC sinyal girişi)
- Pin 8: RING (AC sinyal girişi)
Özellikler:
- Dahili tam dalga köprü diyot (full wave bridge rectifier)
- Düşük akım tüketimi, paralel cihaz çalışmasına uygun
- Harici bileşenlerle ayarlanabilir ton ve anahtarlama frekansları
- Dahili voltaj-akım histerezisi ile yüksek gürültü bağışıklığı
- Dahili zener diyotlar, aşırı voltaj koruması
- LS1240A ile doğrudan uyumlu (drop-in replacement)
- RoHS uyumlu (bazı modellerde), Pb-free
Uygulama Alanları: Elektronik telefon zilleri, uzatma zilleri, piezo transdüser sürücüleri, telekomünikasyon cihazları

Ürün Açıklaması:
KA2418, Wing Shing ve Samsung Semiconductor tarafından üretilen monolitik bir telefon tone ringer entegresidir. DIP-8 paketinde sunulan bu IC, dahili tam dalga köprü diyot ile 8-38V AC ring sinyalinden beslenir ve piezo transdüser veya trafo bağlı hoparlör ile elektromekanik zilleri değiştirir. Ayarlanabilir yüksek (fH1, fH2) ve düşük (fL) frekanslarla hoş bir warble tonu üretir. Düşük akım tüketimi (1.5mA tipik), yüksek gürültü bağışıklığı ve harici bileşenlerle ayarlanabilir aktivasyon voltajı/empedansı, telefon zili uygulamalarında güvenilirlik sağlar. LS1240A ile doğrudan uyumludur ve az sayıda harici bileşen gerektirir. DeltaSet Elektronik, orijinal KA2418 ile hızlı teslimat ve güvenilir hizmet sunar.,Satın Alma Bilgileri:

Ödeme Yöntemleri: Yalnızca EFT ve Havale kabul edilmektedir.
Sipariş Süreci:
1. Ürünü sepetinize ekleyin: www.deltaset.com
2. Siparişinizi tamamlayın ve ödeme bilgilerini alın.
3. EFT veya Havale ile ödemenizi gerçekleştirin.
4. Siparişiniz en kısa sürede kargoya verilir.
Kargo: Türkiye’nin her yerine hızlı ve güvenilir kargo.

İletişim Bilgileri:

Web Sitesi: www.deltaset.com
Telefon: 0212 251 24 60
E-posta: [email protected]
Adres: DeltaSet Elektronik, İstanbul, Türkiye

Neden DeltaSet Elektronik?

Orijinal ve yüksek kaliteli elektronik komponentler
Hızlı teslimat ve güvenilir hizmet
Uzman teknik destek ekibi
Geniş ürün yelpazesi: Tone ringer IC’ler, köprü diyotlar, termistörler, LED displayler ve daha fazlası
