MAX1480BCP, DIP-28 - DELTASET ELEKTRONİK

UYGUN FİYAT VE YÜKSEK PERFORMANSLI

* * * * * *

Ürün Kodu 3441102056

Stok Kodu MAX1480 - CA

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

MAX202-MAX202CSE+T, SOIC16 - DELTASET ELEKTRONİK

MAX483,MAX483CSA ,SOIC-8 - DELTASET ELEKTRONİK

MAX238CNG – RS-232 TRANSCEİVER – SOIC-24

MAX485ESE SOIC-8 - DELTASET ELEKTRONİK

MAX491CSD, MAX491, SOIC-14 - DELTASET ELEKTRONİK

ST3232CDR SOIC-16 RS-232 ALICI-VERİCİ IC - DELTASET ELEKTRONİK

MAX3237EIDBR ,MAX3237,SSOP-28 - DELTASET ELEK.

MAX809TEUR ,MAX809 ,SMD- ENTEGRE DEVRE

MAX3232-MAX3232EWE+T - DELTASET ELEKTRONİK

MAX3232ESE SOIC-16 - DELTASET ELEKTRONİK

ST232CDR SOIC16 - DELTASET ELEKTRONİK

MAX485CSA SOIC-8 RS485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX202CWE ,MAX202 SOIC16W - DELTASET ELEKTRONİK

MAX1483,MAX1483ESA+ ,DIP-8 - DELTASET ELEKTRONİK

MAX235 DIP-24 - DELTASET ELEKTRONİK

MAX1480

MAX1480BCPI - MAX1480 RS485/RS422 Data Interface

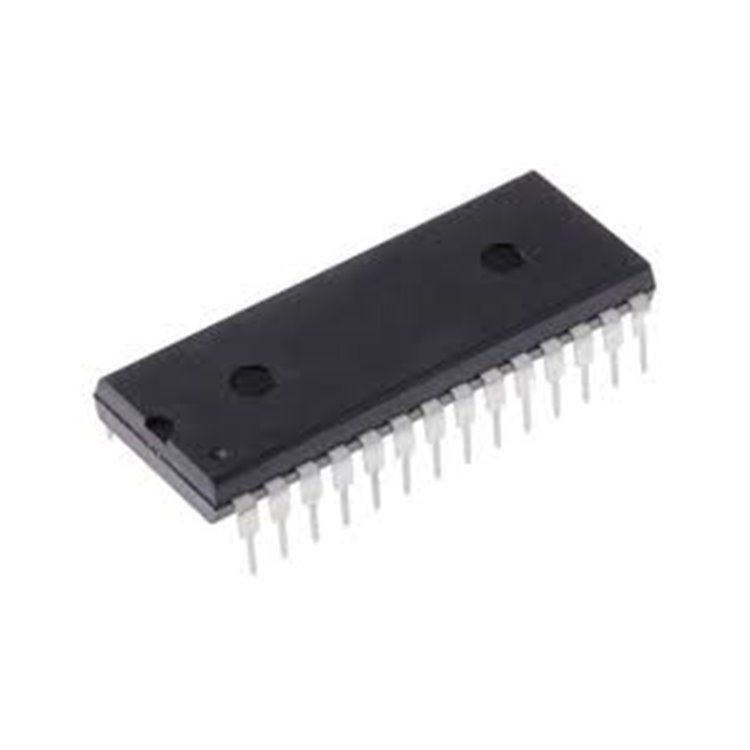

MAX1480BCP, DIP-28

MAX1480BCP DIP-28 Entegre Özellikleri

Genel Tanım:
MAX1480BCP, Maxim Integrated (Analog Devices bünyesinde) tarafından üretilen, izole edilmiş bir RS-485/RS-422 alıcı-verici (transceiver) entegresidir. DIP-28 paketinde sunulan bu entegre, transceivers, optokuplörler ve bir transformatör içeren hibrit bir mikrodevre olarak tasarlanmıştır. Tek bir 5V güç kaynağı ile çalışan bu cihaz, lojik ve saha tarafı arasında tam elektrik izolasyonu sağlar. Endüstriyel otomasyon, veri haberleşme sistemleri ve gürültülü ortamlarda güvenilir iletişim gerektiren uygulamalar için uygundur. Yarım çift yönlü (half-duplex) iletişim sunar ve 250 kbps veri hızına kadar destekler.

Teknik Özellikler:

Elektriksel Özellikler:
- Çalışma Voltajı: 4.5V ila 5.5V (tipik 5V, lojik tarafta tek güç kaynağı).
- Veri Hızı: Maksimum 250 kbps (düşük hızlı RS-485/RS-422 haberleşmesi).
- Güç Tüketimi: Tipik olarak 120 mA (aktif modda, her iki taraf dahil).
- İzolasyon Voltajı: 2500 Vrms (1 dakika süreyle, saha ve lojik taraf arasında).
- Farklı Giriş Eşik Voltajı: ±200 mV, gürültülü ortamlarda güvenilir veri alımı sağlar.
Koruma Özellikleri:
- Kısa Devre Koruması: Sürücü çıkışları kısa devreye karşı korumalıdır.
- ESD Koruması: ±15 kV (HBM, İnsan Vücudu Modeli) elektrostatik deşarj dayanımı.
- Ortak Mod Voltaj Aralığı: -7V ila +12V, geniş ortak mod uyumluluğu.
- Termal Kapanma: Aşırı ısınma durumunda otomatik kapanma.
İletişim Özellikleri:
- Yarım Çift Yönlü (Half-Duplex): Tek bir diferansiyel hat üzerinden hem gönderme hem alma.
- Alıcı Hata Güvenliği (Fail-Safe): Açık, kısa devre veya boşta girişlerde tanımlı lojik seviyesi sağlar.
- Çoklu Bağlantı: Tek bir veri yolunda 32 adede kadar alıcı-verici bağlanabilir.
- İzolasyon: Optokuplör ve transformatör tabanlı tasarım, saha ve lojik taraf arasında tam galvanik izolasyon sunar.
Fiziksel Özellikler:
- Paket Tipi: DIP-28 (Dual Inline Package, geniş gövde).
- Boyutlar: Yaklaşık 37 mm x 14 mm x 4.8 mm.
- Pin Sayısı: 28.
- Montaj Tipi: Delikli montaj (through-hole), prototip ve endüstriyel uygulamalar için uygundur.
- Ağırlık: Yaklaşık 4 gram.
Çevresel Özellikler:
- Çalışma Sıcaklık Aralığı: 0°C ila +70°C (ticari sınıf).
- Depolama Sıcaklık Aralığı: -65°C ila +150°C.
- RoHS Uyumluluğu: Kurşunsuz üretim.
Ek Özellikler:
- Tam İzolasyon: Lojik ve saha tarafı arasında 2500 Vrms izolasyon, gürültülü endüstriyel ortamlarda güvenilirlik sağlar.
- Tek Güç Kaynağı: Lojik tarafta 5V besleme ile her iki tarafı da çalıştırır, ek güç kaynağı gerektirmez.
- Kolay Entegrasyon: Standart RS-485/RS-422 protokolleriyle uyumludur.
- Sürücü/Alıcı Kontrolü: Harici lojik sinyallerle etkinleştirme/devre dışı bırakma.

Uygulama Alanları:

Endüstriyel Otomasyon: PLC’ler, sensör ağları ve kontrol sistemleri.
Veri İletişim Sistemleri: RS-485 tabanlı uzun mesafeli veri aktarımı.
Bina Otomasyonu: HVAC, aydınlatma kontrolü ve güvenlik sistemleri.
Enerji Sistemleri: Akıllı sayaçlar ve enerji izleme sistemleri.
Tıbbi Cihazlar: İzolasyon gerektiren veri iletim sistemleri.

Avantajları:

Tam İzolasyon: 2500 Vrms galvanik izolasyon, gürültü ve voltaj farklarına karşı koruma sağlar.
Düşük Veri Hızı için Optimize: 250 kbps hız, düşük hızlı ancak güvenilir iletişim için uygundur.
Sağlam Tasarım: ESD, kısa devre ve termal korumalar ile dayanıklı.
Kullanıcı Dostu Paket: DIP-28, prototip geliştirme ve manuel lehimleme için uygun.
Tek Besleme: 5V ile çalışması, devre tasarımını basitleştirir.

Satın Alma Bilgileri:
MAX1480BCP DIP-28 entegresini temin etmek için Deltaset Elektronik ile iletişime geçebilirsiniz:

Web Sitesi: www.deltaset.net
E-Posta: [email protected]
Telefon: 0212-2512460
Stok durumu, fiyat ve teslimat süresi için iletişime geçerek bilgi alabilirsiniz. Teknik detaylar için Maxim Integrated MAX1480B datasheet’ini inceleyini
