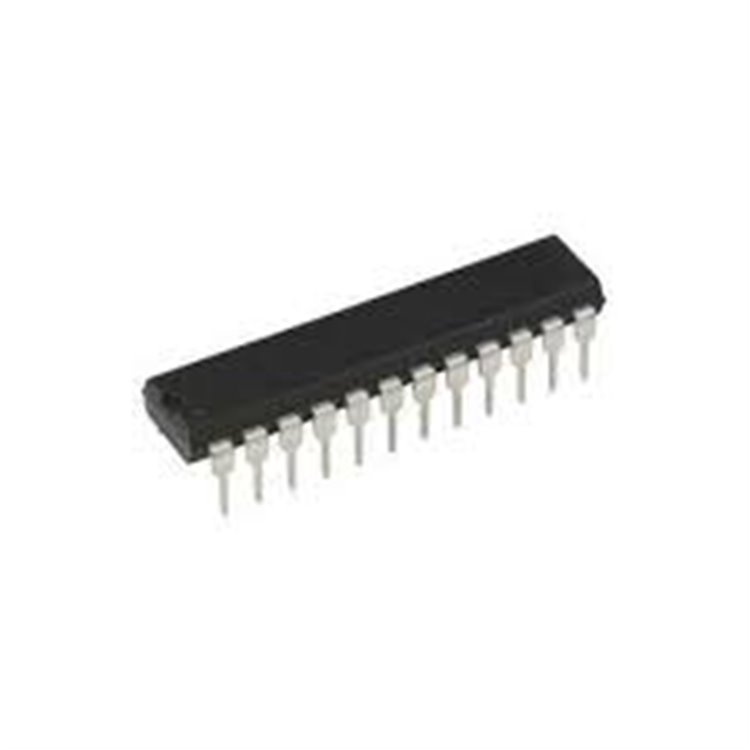

MAX238CNG - DIP-24 - DELTASET ELEKTRONİK

RS-232 TRANSCEİVER DIP-24 – 4 TX, 4 RX – DÜŞÜK GÜÇ, YÜKSEK PERFORMANS

* * * * * *

Ürün Kodu 3441102045

Stok Kodu MAX238

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

MAX238CNG – RS-232 TRANSCEİVER – SOIC-24

MAX202-MAX202CSE+T, SOIC16 - DELTASET ELEKTRONİK

MAX483,MAX483CSA ,SOIC-8 - DELTASET ELEKTRONİK

MAX485ESE SOIC-8 - DELTASET ELEKTRONİK

MAX491CSD, MAX491, SOIC-14 - DELTASET ELEKTRONİK

ST3232CDR SOIC-16 RS-232 ALICI-VERİCİ IC - DELTASET ELEKTRONİK

MAX3237EIDBR ,MAX3237,SSOP-28 - DELTASET ELEK.

MAX809TEUR ,MAX809 ,SMD- ENTEGRE DEVRE

MAX3232-MAX3232EWE+T - DELTASET ELEKTRONİK

MAX3232ESE SOIC-16 - DELTASET ELEKTRONİK

ST232CDR SOIC16 - DELTASET ELEKTRONİK

MAX485CSA SOIC-8 RS485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX202CWE ,MAX202 SOIC16W - DELTASET ELEKTRONİK

MAX1483,MAX1483ESA+ ,DIP-8 - DELTASET ELEKTRONİK

MAX235 DIP-24 - DELTASET ELEKTRONİK

MAX238CNG

MAX238CNG DIP-24 Entegre Özellikleri

Genel Tanım:
MAX238CNG, Maxim Integrated (Analog Devices bünyesinde) tarafından üretilen, düşük güç tüketimli bir RS-232 alıcı-verici (transceiver) entegresidir. DIP-24 paketinde sunulan bu entegre, 5V güç kaynağı ile çalışır ve 120 kbps’ye kadar veri iletimi sağlar. Tam çift yönlü (full-duplex) iletişim için tasarlanmış olup, dört sürücü ve dört alıcı içerir. Dahili şarj pompası sayesinde harici ±12V güç kaynağına ihtiyaç duymadan RS-232 voltaj seviyelerini üretir. Endüstriyel kontrol sistemleri, modemler, veri toplama sistemleri ve seri iletişim gerektiren uygulamalarda kullanılır. MAX238CNG, düşük güç tüketimi ve sağlam tasarımı ile öne çıkar.

Teknik Özellikler:

Elektriksel Özellikler:
- Çalışma Voltajı: 4.5V ila 5.5V (tipik 5V).
- Veri Hızı: Maksimum 120 kbps (standart RS-232 haberleşmesi).
- Güç Tüketimi: Tipik 5 mA (quiescent akım, aktif modda).
- RS-232 Çıkış Voltajı: ±5V (minimum, dahili şarj pompası ile).
- Giriş Voltaj Seviyeleri: 0.8V (düşük), 2.0V (yüksek).
- Dahili Şarj Pompası: Harici kapasitörlerle ±10V üretir (tipik 1 µF kapasitörler).
Koruma Özellikleri:
- ESD Koruması: ±15 kV (HBM, İnsan Vücudu Modeli) elektrostatik deşarj dayanımı.
- Kısa Devre Koruması: Sürücü çıkışları kısa devreye karşı korumalıdır.
- Termal Kapanma: Aşırı ısınma durumunda otomatik kapanma.
İletişim Özellikleri:
- Tam Çift Yönlü (Full-Duplex): Ayrı gönderme ve alma hatları ile iki yönlü iletişim.
- Protokol: RS-232 (EIA/TIA-232E, V.28/V--232E, V.24, V.28 uyumlu).
- Sürücü/Alıcı Sayısı: 4 sürücü, 4 alıcı (4/4 transceiver).
- TTL/CMOS Uyumluluğu: Lojik giriş ve çıkışlar TTL/CMOS seviyeleriyle uyumludur.
Fiziksel Özellikler:
- Paket Tipi: DIP-24 (Dual Inline Package).
- Boyutlar: Yaklaşık 31.8 mm x 6.4 mm x 3.3 mm.
- Pin Sayısı: 24.
- Montaj Tipi: Delikli montaj (through-hole), prototip ve endüstriyel uygulamalar için uygun.
- Ağırlık: Yaklaşık 1.5 gram.
Çevresel Özellikler:
- Çalışma Sıcaklık Aralığı: 0°C ila +70°C (ticari sınıf).
- Depolama Sıcaklık Aralığı: -65°C ila +150°C.
- RoHS Uyumluluğu: MAX238CNG+ modeli kurşunsuz (Pb-free), ancak MAX238CNG RoHS uyumlu olmayabilir (stok durumuna bağlı).
Ek Özellikler:
- Düşük Güç Tüketimi: 5 mA quiescent akım, batarya destekli sistemler için uygun.
- Dahili Şarj Pompası: Harici ±12V kaynağı olmadan RS-232 voltaj seviyeleri üretir.
- Kolay Entegrasyon: Standart RS-232 arayüzü ile uyumlu, mikrodenetleyicilerle kolay bağlantı.
- Yüksek Gürültü Bağışıklığı: Endüstriyel ortamlarda güvenilir iletişim.

Uygulama Alanları:

Bilgisayar Seri Portları: Mikrodenetleyicileri veya mikroişlemcileri RS-232 portlarına bağlama.
Endüstriyel Kontrol Sistemleri: PLC’ler ve veri toplama sistemleri.
Modemler: Telefon hatları üzerinden veri iletişimi.
Test ve Ölçüm Ekipmanları: RS-232 protokolü ile veri aktarımı.
Gömülü Sistemler: TTL lojik seviyelerini RS-232 seviyelerine çevirme.

Avantajları:

Güvenilir Performans: ±15 kV ESD koruması ve sağlam tasarımı ile dayanıklı.
Endüstri Standardı: MAX238, RS-232 uygulamaları için yaygın bir çözümdür.
Kullanıcı Dostu Paket: DIP-24, prototip geliştirme ve manuel lehimleme için uygun.
Düşük Maliyet: Yaygın kullanımı sayesinde ekonomik bir seçenek.
Harici Bileşen Azlığı: Yalnızca dört adet 1 µF kapasitör gerektirir.

Satın Alma Bilgileri:
MAX238CNG DIP-24 entegresini temin etmek için Deltaset Elektronik ile iletişime geçebilirsiniz:

Web Sitesi: www.deltaset.net
E-Posta: [email protected] (mailto:[email protected])
Telefon: 0212-2512460
