MAX3082 ENTEGRE DEVRE

MAX3082CPA DIP-8 Entegre Özellikleri

Genel Tanım:
MAX3082CPA, Maxim Integrated (Analog Devices bünyesinde) tarafından üretilen, düşük güç tüketimli bir RS-485/RS-422 alıcı-verici (transceiver) entegresidir. DIP-8 paketinde sunulan bu entegre, 115 kbps’ye kadar veri iletimi sağlar ve yarım çift yönlü (half-duplex) iletişim için tasarlanmıştır. Eğim oranı sınırlaması (slew-rate limiting) sayesinde düşük elektromanyetik girişim (EMI) ve kablo yansımalarını azaltır. Endüstriyel otomasyon, veri haberleşme sistemleri ve uzun mesafeli seri iletişim uygulamalarında kullanılır. Tek bir sürücü ve alıcı içerir, düşük güç tüketimi ve hata güvenliği (fail-safe) özelliği ile öne çıkar.

Teknik Özellikler:

Elektriksel Özellikler:
- Çalışma Voltajı: 4.75V ila 5.25V (tipik 5V).
- Veri Hızı: Maksimum 115 kbps (düşük hızlı RS-485/RS-422 haberleşmesi).
- Güç Tüketimi: Tipik 375 µA (quiescent akım, yüksüz).
- Farklı Giriş Eşik Voltajı: ±200 mV, gürültülü ortamlarda güvenilir veri alımı sağlar.
- Çıkış Akımı: Sürücü, 250 mA’ya kadar kısa devre akımı destekler.
- Alıcı Histerezisi: 100 mV, gürültü bağışıklığını artırır.
- Giriş Voltaj Seviyeleri: Minimum 2V (yüksek), maksimum 0.8V (düşük).
Koruma Özellikleri:
- Kısa Devre Koruması: Sürücü çıkışları kısa devreye karşı korumalıdır.
- Termal Kapanma: Aşırı ısınma durumunda otomatik kapanma.
- ESD Koruması: ±15 kV (HBM, İnsan Vücudu Modeli) elektrostatik deşarj dayanımı.
- Ortak Mod Voltaj Aralığı: -7V ila +12V, geniş ortak mod uyumluluğu.
İletişim Özellikleri:
- Yarım Çift Yönlü (Half-Duplex): Tek bir diferansiyel hat üzerinden hem gönderme hem alma.
- Eğim Oranı Sınırlaması: Düşük EMI ve kablo yansımaları için optimize edilmiş sinyal geçişi.
- Alıcı Hata Güvenliği (Fail-Safe): Açık, kısa devre veya boşta girişlerde lojik-yüksek çıktı sağlar.
- Çoklu Bağlantı: 1/8 birim yük ile tek bir veri yolunda 256 adede kadar alıcı-verici bağlanabilir.
Fiziksel Özellikler:

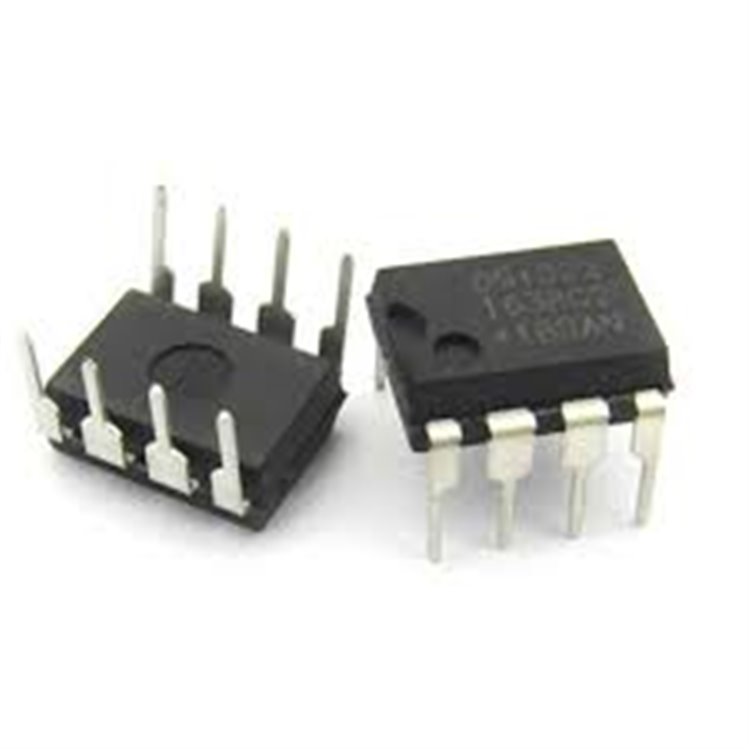

- Paket Tipi: DIP-8 (Dual Inline Package).
- Boyutlar: Yaklaşık 9.9 mm x 6.4 mm x 3.3 mm.
- Pin Sayısı: 8.
- Montaj Tipi: Delikli montaj (through-hole), prototip ve endüstriyel uygulamalar için uygun.
- Ağırlık: Yaklaşık 0.5 gram.
Çevresel Özellikler:
- Çalışma Sıcaklık Aralığı: 0°C ila +70°C (ticari sınıf).
- Depolama Sıcaklık Aralığı: -65°C ila +150°C.
- RoHS Uyumluluğu: MAX3082CPA+ modeli kurşunsuz (Pb-free).
- Yaşam Döngüsü: Aktif (üretim devam ediyor).
Ek Özellikler:
- Düşük Güç Tüketimi: 375 µA quiescent akım, batarya ile çalışan sistemler için ideal.
- Düşük EMI: Eğim oranı sınırlaması, uzun mesafeli iletişimde sinyal kalitesini korur.
- Hata Güvenliği: Alıcı, tüm vericiler devre dışıyken lojik-yüksek çıktı sağlar.
- Kolay Entegrasyon: Standart RS-485/RS-422 protokolleriyle uyumludur.

Uygulama Alanları:

Endüstriyel Otomasyon: PLC’ler, sensör ağları ve kontrol sistemleri.
Veri İletişim Sistemleri: RS-485 tabanlı uzun mesafeli veri aktarımı.
Bina Otomasyonu: HVAC, aydınlatma kontrolü ve güvenlik sistemleri.
Ağ Ekipmanları: Endüstriyel ağlar ve iletişim arayüzleri.
Gömülü Sistemler: Gürültüye dayanıklı seri iletişim gerektiren uygulamalar.

Avantajları:

Düşük Güç Tüketimi: 375 µA akım tüketimi, enerji verimliliği sağlar.
Düşük EMI: Eğim oranı sınırlaması, gürültüsüz iletişim sunar.
Sağlam Tasarım: ESD, kısa devre ve termal korumalar ile dayanıklı.
Yüksek Cihaz Desteği: 256 cihaza kadar bağlantı kapasitesi, geniş ağlar için uygun.
Kullanıcı Dostu Paket: DIP-8, prototip geliştirme ve manuel lehimleme için ideal.

Satın Alma Bilgileri:
MAX3082CPA DIP-8 entegresini temin etmek için Deltaset Elektronik ile iletişime geçebilirsiniz:

Web Sitesi: www.deltaset.net
E-Posta: [email protected] (mailto:[email protected])
Telefon 0212-2512460
