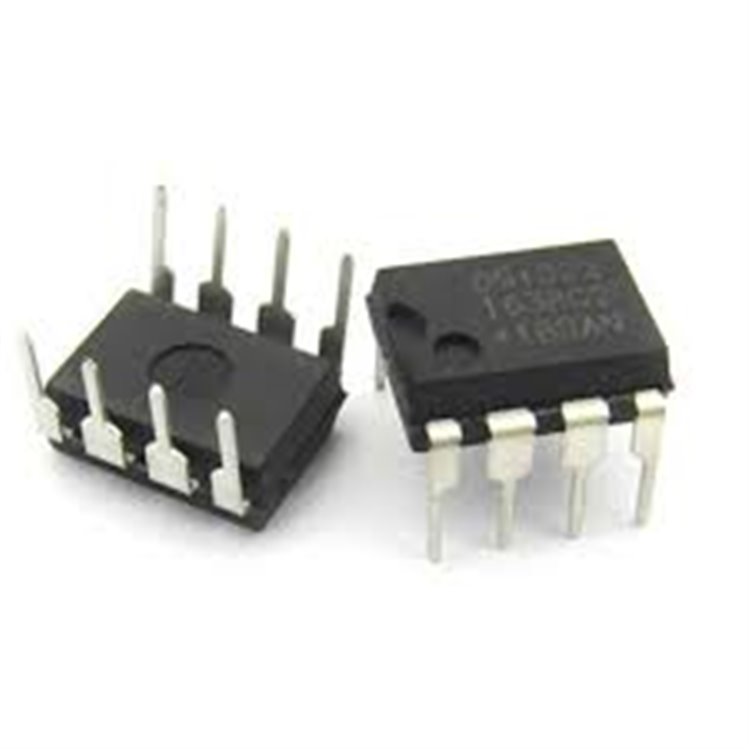

MAX3485, MAX3485CPA ,DIP-8 - DELTASET ELEKTRONİK

UYGUN FİYAT VE YÜKSEK PERFORMANSLI

* * * * * *

Ürün Kodu 34411103

Stok Kodu MAX3485 - CA

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

MAX202-MAX202CSE+T, SOIC16 - DELTASET ELEKTRONİK

MAX483,MAX483CSA ,SOIC-8 - DELTASET ELEKTRONİK

MAX238CNG – RS-232 TRANSCEİVER – SOIC-24

MAX485ESE SOIC-8 - DELTASET ELEKTRONİK

MAX491CSD, MAX491, SOIC-14 - DELTASET ELEKTRONİK

ST3232CDR SOIC-16 RS-232 ALICI-VERİCİ IC - DELTASET ELEKTRONİK

MAX3237EIDBR ,MAX3237,SSOP-28 - DELTASET ELEK.

MAX809TEUR ,MAX809 ,SMD- ENTEGRE DEVRE

MAX3232-MAX3232EWE+T - DELTASET ELEKTRONİK

MAX3232ESE SOIC-16 - DELTASET ELEKTRONİK

ST232CDR SOIC16 - DELTASET ELEKTRONİK

MAX485CSA SOIC-8 RS485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX202CWE ,MAX202 SOIC16W - DELTASET ELEKTRONİK

MAX1483,MAX1483ESA+ ,DIP-8 - DELTASET ELEKTRONİK

MAX235 DIP-24 - DELTASET ELEKTRONİK

MAX3485CPA

MAX485 / MAX487 / MAX690 / MAX705 / MAX813 LEPA / MAX1487 / MAX3232 CPE / MAX3223 / MAX 3485 ESA at Rs 80 | Grant Road | Mumbai | ID: 22923367862

MAX3485CPA DIP-8 Entegre Özellikleri

Genel Tanım:
MAX3485CPA, Maxim Integrated (Analog Devices bünyesinde) tarafından üretilen, 3.3V ile çalışan, düşük güç tüketimli bir RS-485/RS-422 alıcı-verici (transceiver) entegresidir. DIP-8 paketinde sunulan bu entegre, 10 Mbps’ye kadar veri iletimi ve eğim oranı sınırlaması (slew-rate limiting) ile elektromanyetik girişim (EMI) azaltımı sağlar. Endüstriyel otomasyon, veri haberleşme sistemleri ve seri iletişim uygulamaları için idealdir. Tek bir sürücü ve alıcı içerir, yarım çift yönlü (half-duplex) iletişim sunar.

Teknik Özellikler:

Elektriksel Özellikler:
- Çalışma Voltajı: 3.0V ila 3.6V (tipik 3.3V).
- Veri Hızı: Maksimum 10 Mbps (yüksek hızlı RS-485/RS-422 haberleşmesi).
- Güç Tüketimi: Düşük güç tasarımı, tipik olarak 1.1 mA (alıcı modunda) ve 2.2 mA (sürücü modunda).
- Farklı Giriş Eşik Voltajı: ±200 mV, gürültülü ortamlarda güvenilir veri alımı sağlar.
- Çıkış Akımı: Sürücü, 250 mA’ya kadar kısa devre akımı destekler.
Koruma Özellikleri:
- Kısa Devre Koruması: Sürücü çıkışları kısa devreye karşı korumalıdır.
- Termal Kapanma: Aşırı ısınma durumunda otomatik kapanma.
- ESD Koruması: ±8 kV (HBM, İnsan Vücudu Modeli) elektrostatik deşarj dayanımı.
- Ortak Mod Voltaj Aralığı: -7V ila +12V, geniş ortak mod uyumluluğu.
İletişim Özellikleri:
- Yarım Çift Yönlü (Half-Duplex): Tek bir diferansiyel hat üzerinden hem gönderme hem alma.
- Eğim Oranı Sınırlaması: Düşük EMI için optimize edilmiş sinyal geçişi.
- Alıcı Hata Güvenliği (Fail-Safe): Açık veya kısa devre girişlerde tanımlı lojik seviyesi sağlar.
- Çoklu Bağlantı: Tek bir veri yolunda 32’ye kadar alıcı-verici bağlanabilir.
Fiziksel Özellikler:
- Paket Tipi: DIP-8 (Dual Inline Package).
- Boyutlar: Yaklaşık 9.9 mm x 6.4 mm x 3.3 mm.
- Pin Sayısı: 8.
- Montaj Tipi: Delikli montaj (through-hole), prototip ve endüstriyel uygulamalar için uygundur.
- Ağırlık: Yaklaşık 0.5 gram.
Çevresel Özellikler:
- Çalışma Sıcaklık Aralığı: 0°C ila +70°C (ticari sınıf).
- Depolama Sıcaklık Aralığı: -65°C ila +150°C.
- RoHS Uyumluluğu: Kurşunsuz üretim.
Ek Özellikler:
- Düşük EMI: Eğim oranı sınırlaması, yüksek hızlı veri iletiminde elektromanyetik paraziti azaltır.
- Kolay Entegrasyon: Standart RS-485/RS-422 protokolleriyle uyumludur.
- Geniş Uygulama Alanı: Endüstriyel kontrol, bina otomasyonu, sensör ağları ve veri toplama sistemleri.
- Sürücü/Alıcı Kontrolü: Harici lojik sinyallerle etkinleştirme/devre dışı bırakma.

Uygulama Alanları:

Endüstriyel Otomasyon: PLC’ler, sensör ağları ve kontrol sistemleri.
Veri İletişim Sistemleri: RS-485/RS-422 tabanlı uzun mesafeli veri aktarımı.
Bina Otomasyonu: HVAC sistemleri, aydınlatma kontrolü ve güvenlik sistemleri.
Telekomünikasyon: Modemler ve ağ ekipmanları.
Tıbbi Cihazlar: Güvenilir veri iletimi gerektiren sistemler.

Avantajları:

Düşük Güç Tüketimi: 3.3V sistemler için optimize edilmiş, enerji verimli.
Yüksek Hız: 10 Mbps veri hızı, hızlı iletişim sağlar.
Sağlam Tasarım: Kısa devre, termal ve ESD korumaları ile dayanıklı.
Kullanıcı Dostu Paket: DIP-8, prototip geliştirme ve manuel lehimleme için uygun.
Geniş Uyumluluk: Çoklu cihaz bağlantısı ve standart protokol desteği.

Satın Alma Bilgileri:
MAX3485CPA DIP-8 entegresini temin etmek için Deltaset Elektronik ile iletişime geçebilirsiniz:

Web Sitesi: www.deltaset.net
E-Posta: [email protected]
Telefon: 0212-2512460
Stok durumu, fiyat ve teslimat süresi için iletişime geçerek bilgi alabilirsiniz. Teknik detaylar için Maxim Integrated MAX3485 datasheet’ini inceleyiniz.
