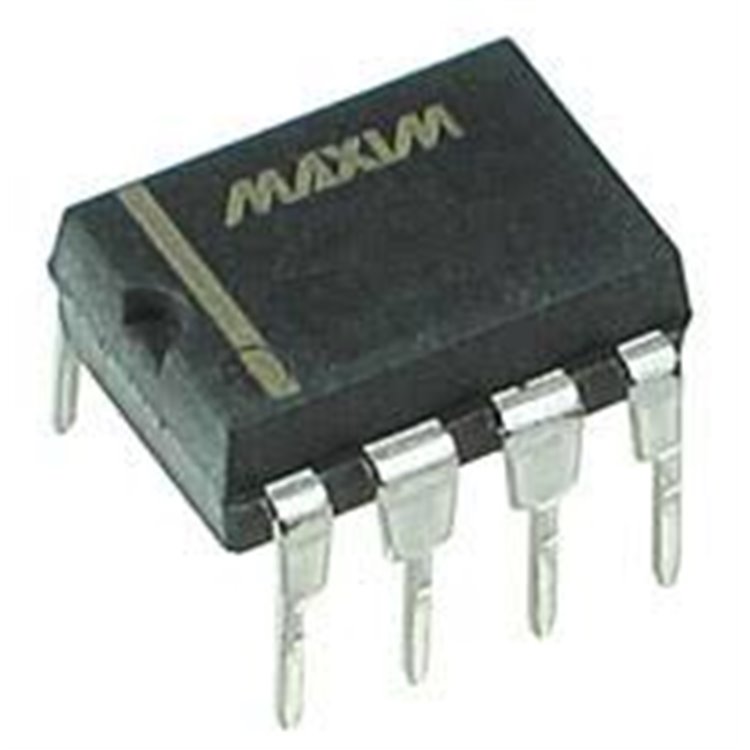

MAX488, MAX488CPA , DIP8 - DELTASET ELEKTRONİK

UYGUN FİYAT - ORJİNAL ÜRÜN

* * * * * *

Ürün Kodu 3441102055

Stok Kodu MAX488CPA

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

MAX202-MAX202CSE+T, SOIC16 - DELTASET ELEKTRONİK

MAX483,MAX483CSA ,SOIC-8 - DELTASET ELEKTRONİK

MAX238CNG – RS-232 TRANSCEİVER – SOIC-24

MAX485ESE SOIC-8 - DELTASET ELEKTRONİK

MAX491CSD, MAX491, SOIC-14 - DELTASET ELEKTRONİK

ST3232CDR SOIC-16 RS-232 ALICI-VERİCİ IC - DELTASET ELEKTRONİK

MAX3237EIDBR ,MAX3237,SSOP-28 - DELTASET ELEK.

MAX809TEUR ,MAX809 ,SMD- ENTEGRE DEVRE

MAX3232-MAX3232EWE+T - DELTASET ELEKTRONİK

MAX3232ESE SOIC-16 - DELTASET ELEKTRONİK

ST232CDR SOIC16 - DELTASET ELEKTRONİK

MAX485CSA SOIC-8 RS485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX202CWE ,MAX202 SOIC16W - DELTASET ELEKTRONİK

MAX1483,MAX1483ESA+ ,DIP-8 - DELTASET ELEKTRONİK

MAX235 DIP-24 - DELTASET ELEKTRONİK

MAX488 MAX488CPA RS485/RS422 Sürücü/Alıcı - DIP-8 Paket

MAX485 RS-485/RS-422 Transceiver IC DIP-8 Package - Rajshree Electronics

MAX488CPA DIP-8 Entegre Özellikleri

Genel Tanım:
MAX488CPA, Maxim Integrated (Analog Devices bünyesinde) tarafından üretilen, düşük güç tüketimli bir RS-485/RS-422 alıcı-verici (transceiver) entegresidir. DIP-8 paketinde sunulan bu entegre, 250 kbps’ye kadar veri iletimi sağlar ve tam çift yönlü (full-duplex) iletişim için tasarlanmıştır. Eğim oranı sınırlaması (slew-rate limiting) sayesinde düşük elektromanyetik girişim (EMI) ve kablo yansımalarını azaltır. Endüstriyel otomasyon, veri haberleşme sistemleri ve uzun mesafeli seri iletişim uygulamalarında kullanılır. Tek bir sürücü ve alıcı içerir, düşük güç tüketimi ve yüksek gürültü bağışıklığı ile öne çıkar.

Teknik Özellikler:

Elektriksel Özellikler:
- Çalışma Voltajı: 4.75V ila 5.25V (tipik 5V).
- Veri Hızı: Maksimum 250 kbps (düşük hızlı RS-485/RS-422 haberleşmesi).
- Güç Tüketimi: 120 µA ila 500 µA (quiescent akım, devre dışı sürücülerle veya yüksüz).
- Farklı Giriş Eşik Voltajı: ±200 mV, gürültülü ortamlarda güvenilir veri alımı sağlar.
- Çıkış Akımı: Sürücü, 250 mA’ya kadar kısa devre akımı destekler.
- Giriş Voltaj Seviyeleri: Minimum 2V (yüksek), maksimum 0.8V (düşük).
Koruma Özellikleri:
- Kısa Devre Koruması: Sürücü çıkışları kısa devreye karşı korumalıdır.
- Termal Kapanma: Aşırı ısınma durumunda otomatik kapanma.
- ESD Koruması: ±15 kV (HBM, İnsan Vücudu Modeli) elektrostatik deşarj dayanımı.
- Ortak Mod Voltaj Aralığı: -7V ila +12V, geniş ortak mod uyumluluğu.
İletişim Özellikleri:
- Tam Çift Yönlü (Full-Duplex): Ayrı gönderme ve alma hatları ile kesintisiz iki yönlü iletişim.
- Eğim Oranı Sınırlaması: Düşük EMI ve kablo yansımalarını 250 kbps’ye kadar hata-free veri iletimi sağlar.
- Alıcı Hata Güvenliği (Fail-Safe): Açık veya kısa devre girişlerde lojik-yüksek çıktı garantiler.
- Çoklu Bağlantı: Tek bir veri yolunda 32 adede kadar alıcı-verici bağlanabilir.
Fiziksel Özellikler:
- Paket Tipi: DIP-8 (Dual Inline Package).
- Boyutlar: Yaklaşık 9.9 mm x 6.4 mm x 3.3 mm.
- Pin Sayısı: 8.
- Montaj Tipi: Delikli montaj (through-hole), prototip ve endüstriyel uygulamalar için uygun.
- Ağırlık: Yaklaşık 0.5 gram.
Çevresel Özellikler:
- Çalışma Sıcaklık Aralığı: 0°C ila +70°C (ticari sınıf).
- Depolama Sıcaklık Aralığı: -65°C ila +150°C.
- RoHS Uyumluluğu: Kurşunsuz üretim (MAX488CPA+ modeli Pb-free).
- Yaşam Döngüsü: Obsolete (üretimden kalkmış, stok durumu kontrol edilmeli).
Ek Özellikler:
- Düşük Güç Tüketimi: 120 µA’dan başlayan quiescent akım, enerji verimli sistemler için uygun.
- Düşük EMI: Eğim oranı sınırlaması, uzun mesafeli iletişimde sinyal kalitesini korur.
- Kolay Entegrasyon: Standart RS-485/RS-422 protokolleriyle uyumludur.
- Tam Çift Yönlü Tasarım: Büyük ağlarda ve gürültülü ortamlarda güvenilir iletişim.

Uygulama Alanları:

Endüstriyel Otomasyon: PLC’ler, sensör ağları ve kontrol sistemleri.
Veri İletişim Sistemleri: RS-485 tabanlı uzun mesafeli veri aktarımı.
Bina Otomasyonu: HVAC, aydınlatma kontrolü ve güvenlik sistemleri.
Enerji Yönetimi: Akıllı sayaçlar ve enerji izleme sistemleri.
Telekomünikasyon: Modemler ve ağ ekipmanları.

Avantajları:

Düşük Güç Tüketimi: 120-500 µA akım tüketimi, enerji verimliliği sağlar.
Düşük EMI: Eğim oranı sınırlaması, gürültüsüz iletişim sunar.
Sağlam Tasarım: ESD, kısa devre ve termal korumalar ile dayanıklı.
Kullanıcı Dostu Paket: DIP-8, prototip geliştirme ve manuel lehimleme için uygun.
Tam Çift Yönlü: Ayrı hatlar sayesinde kesintisiz veri akışı.

Satın Alma Bilgileri:
MAX488CPA DIP-8 entegresini temin etmek için Deltaset Elektronik ile iletişime geçebilirsiniz:

Web Sitesi: www.deltaset.net
E-Posta: [email protected] (mailto:[email protected])
Telefon: 0212-2512460
