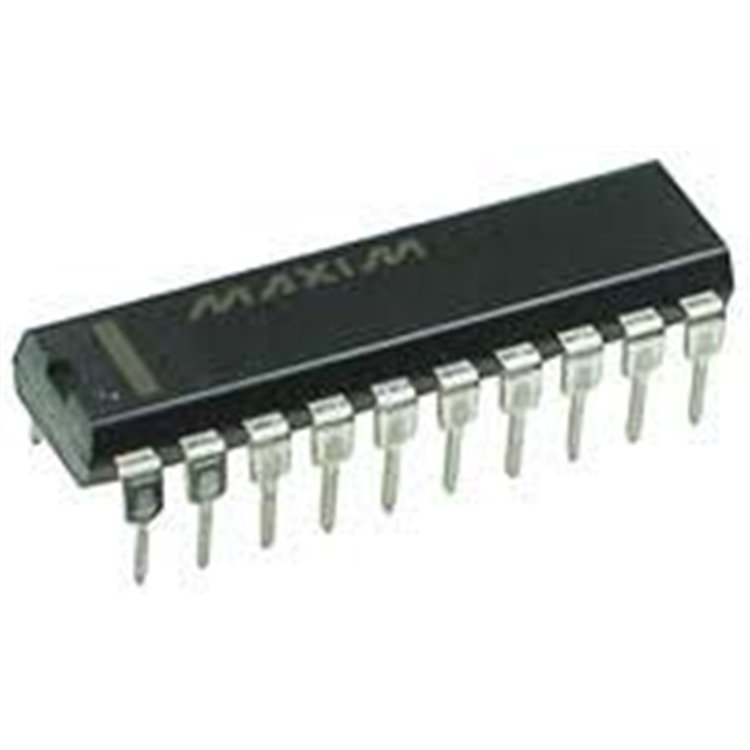

MAX529CPP MAX529 DIP-20

MAX529CPP DIP-20 Entegre Özellikleri

Genel Tanım:
MAX529CPP, Maxim Integrated (Analog Devices bünyesinde) tarafından üretilen, sekiz kanallı (octal), 8-bit, seri arayüzlü bir dijital-analog dönüştürücü (DAC) entegresidir. DIP-20 paketinde sunulan bu entegre, her biri çıkış tamponu (output buffer) ile desteklenen sekiz bağımsız DAC içerir. 3 telli seri arayüz (SPI uyumlu) üzerinden programlanabilir ve düşük güç tüketimi ile dikkat çeker. Endüstriyel kontrol sistemleri, otomatik test ekipmanları, programlanabilir voltaj kaynakları ve veri toplama sistemlerinde kullanılır. MAX529, tek 5V veya ±5V çift besleme ile çalışabilir ve düşük güç modu (power-down) özelliği sunar.

Teknik Özellikler:

Elektriksel Özellikler:
- Besleme Voltajı:
  - Tek besleme: +4.75V ila +5.25V (tipik 5V).
  - Çift besleme: ±4.75V ila ±5.25V.
- Çözünürlük: 8-bit (256 seviye).
- Veri Hızı: Seri arayüz üzerinden hızlı veri aktarımı (SPI uyumlu).
- Çıkış Voltaj Aralığı: Raydan raya (rail-to-rail) çıkış, besleme voltajına bağlı.
- Çıkış Akımı: Tamponlu çıkışlar, +5 mA (kaynak) / -2 mA (emiş) sağlayabilir.
- Güç Tüketimi:
  - Normal mod: Tipik 5.5 mA.
  - Kapanma modu (power-down): <50 µA.
- Diferansiyel Doğrusal Olmama (DNL): ±1 LSB (maksimum).
- İntegral Doğrusal Olmama (INL): ±1 LSB (maksimum).
- Kurulum Süresi (Settling Time): 1 µs (tamponlu modda).
İletişim ve Arayüz Özellikleri:
- Arayüz: 3 telli seri (SPI uyumlu, seri giriş).
- Programlanabilir Çıkış Modları:
  - Tamponlu Mod: R-2R DAC ağı ile çıkış arasında tampon, yüksek çıkış akımı sağlar.
  - Tamponsuz Mod: R-2R DAC ağı doğrudan çıkışa bağlanır, düşük güç tüketimi ve DC hatalarını azaltır.
- Kapanma Pini: Tüm DAC verilerini korurken akım tüketimini <50 µA’ya düşürür.
- Kaskad Bağlantı: Birden fazla cihazın seri olarak bağlanmasını destekler.
Fiziksel Özellikler:
- Paket Tipi: DIP-20 (Dual Inline Package).
- Boyutlar: Yaklaşık 26.16 mm x 6.35 mm x 3.3 mm.
- Pin Sayısı: 20.
- Montaj Tipi: Delikli montaj (through-hole), prototip ve endüstriyel uygulamalar için uygun.
- Ağırlık: Yaklaşık 1 gram.
Çevresel Özellikler:
- Çalışma Sıcaklık Aralığı: 0°C ila +70°C (ticari sınıf).
- Depolama Sıcaklık Aralığı: -65°C ila +150°C.
- RoHS Uyumluluğu: MAX529CPP+ modeli kurşunsuz (Pb-free), ancak MAX529CPP RoHS uyumlu olmayabilir (stok durumuna bağlı).
Ek Özellikler:
- Düşük Güç Tüketimi: Kapanma modu ile batarya destekli sistemler için ideal.
- Programlanabilir Çıkış Modları: Her bir DAC çifti için seri olarak ayarlanabilir tamponlu/tamponsuz modlar.
- Yüksek Çıkış Kapasitesi: Çıkış tamponları, kapasitif yükleri kararlı bir şekilde sürer.
- Kompakt Tasarım: Sekiz DAC’yi tek bir DIP-20 paketinde birleştirir.

Uygulama Alanları:

Endüstriyel Kontrol Sistemleri: Programlanabilir voltaj/kontrol sinyalleri.
Otomatik Test Ekipmanları: Hassas analog sinyal üretimi.
Veri Toplama Sistemleri: Çok kanallı analog çıkışlar.
Motor Kontrol Sistemleri: Değişken voltaj referansları.
Programlanabilir Güç Kaynakları: Ayarlanabilir çıkış voltajları.

Avantajları:

Çok Kanallı DAC: Sekiz bağımsız 8-bit DAC, yer tasarrufu sağlar.
Düşük Güç Tüketimi: Kapanma modunda <50 µA, enerji verimliliği sunar.
Esnek Besleme: Tek veya çift besleme ile çalışabilir.
Kullanıcı Dostu Paket: DIP-20, prototip geliştirme ve manuel lehimleme için uygun.
Sağlam Tasarım: ±15 kV ESD koruması ve yüksek çıkış kapasitesi.

Satın Alma Bilgileri:
MAX529CPP DIP-20 entegresini temin etmek için Deltaset Elektronik ile iletişime geçebilirsiniz:

Web Sitesi: www.deltaset.net
E-Posta: [email protected] (mailto:[email protected])
Telefon: 0212-2512460
