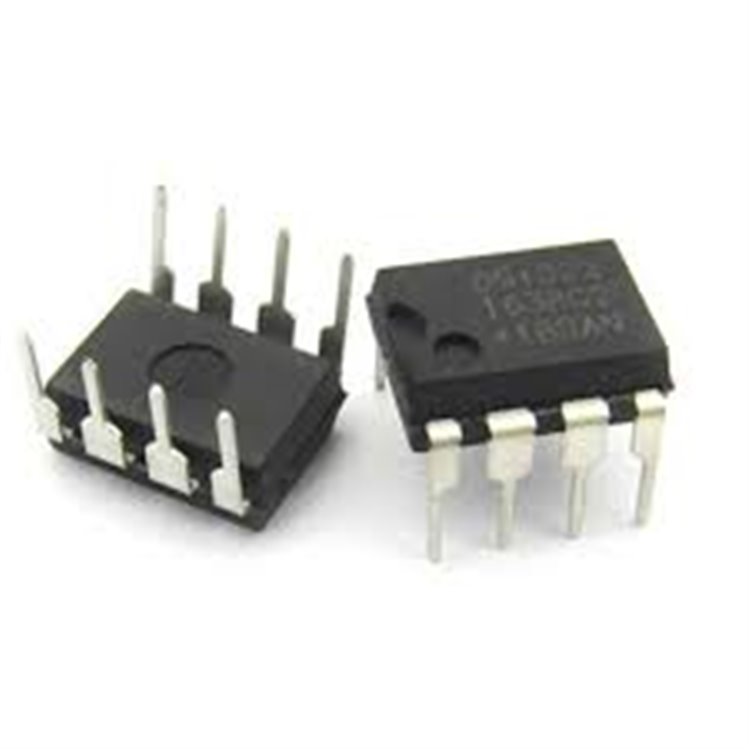

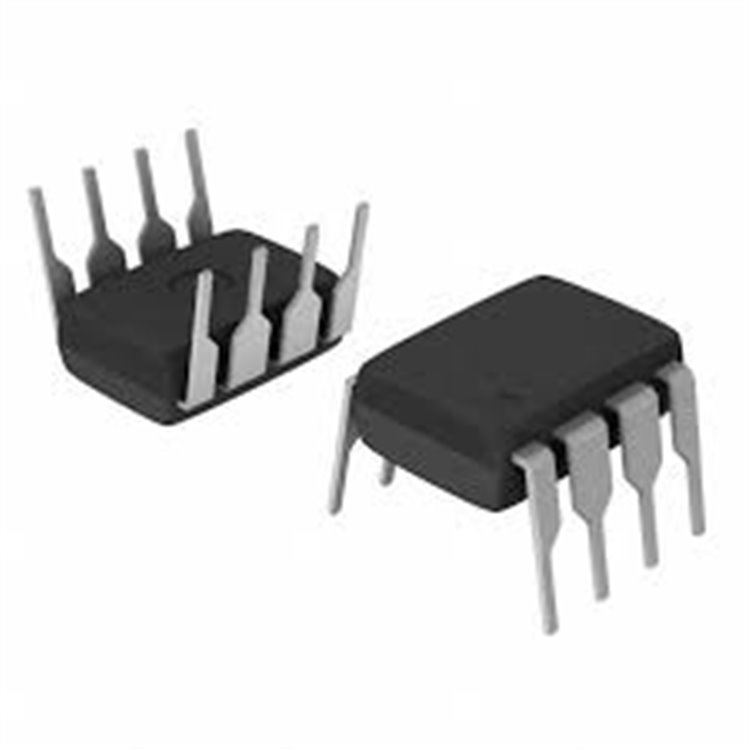

MAX699CPA, MAX699, DIP-8

MAX699CPA DIP-8 Entegre Özellikleri

Genel Tanım:
MAX699CPA, Maxim Integrated (Analog Devices bünyesinde) tarafından üretilen, düşük maliyetli bir güç-on sıfırlama (power-on reset) ve bekçi köpeği (watchdog) denetleyici entegresidir. DIP-8 paketinde sunulan bu entegre, mikroişlemci tabanlı sistemlerde güvenilir sıfırlama sinyalleri sağlamak ve sistem kilitlenmelerini önlemek için tasarlanmıştır. 5V sistemlerle uyumludur ve düşük güç tüketimi ile dikkat çeker. Endüstriyel kontrol sistemleri, gömülü sistemler ve mikrodenetleyici tabanlı uygulamalarda yaygın olarak kullanılır. MAX699CPA, tek kanallı bir denetleyici olarak çalışır ve açık drenaj (open-drain) veya açık kollektör (open-collector) çıkışı sunar.

Teknik Özellikler:

Elektriksel Özellikler:
- Çalışma Voltajı: 3V ila 5.5V (tipik 5V).
- Sıfırlama Eşik Voltajı: +4.65V (sabit, CMOS uyumlu).
- Sıfırlama Çıkış Süresi: 140 ms (minimum, güç açıldığında veya voltaj düşüşünde).
- Bekçi Köpeği Zaman Aşımı: 1.6 saniye (tipik, mikroişlemci aktivitesini izler).
- Güç Tüketimi: Tipik 100 µA (quiescent akım, aktif modda).
- Güç Dağıtımı (Pd): 400 mW (maksimum).
- Çıkış Türü: Açık drenaj veya açık kollektör (harici çekme direnci gerektirir).
- İzlenen Giriş Sayısı: 1 giriş (tek kanal).
Koruma ve Denetleme Özellikleri:
- Güç Açma Sıfırlaması (Power-On Reset): Sistem başlangıcında güvenilir sıfırlama sinyali üretir.
- Bekçi Köpeği Denetleyicisi (Watchdog Timer): Mikroişlemci kilitlenmelerini algılar ve sıfırlama sinyali gönderir.
- Düşük Voltaj Algılama: Besleme voltajı 4.65V altına düştüğünde sıfırlama tetiklenir.
- ESD Koruması: ±15 kV (HBM, İnsan Vücudu Modeli) elektrostatik deşarj dayanımı.
Fiziksel Özellikler:
- Paket Tipi: DIP-8 (Dual Inline Package).
- Boyutlar: Yaklaşık 9.9 mm x 6.4 mm x 3.3 mm.
- Pin Sayısı: 8.
- Montaj Tipi: Delikli montaj (through-hole), prototip ve endüstriyel uygulamalar için uygun.
- Ağırlık: Yaklaşık 0.5 gram.
Çevresel Özellikler:
- Çalışma Sıcaklık Aralığı: 0°C ila +70°C (ticari sınıf).
- Depolama Sıcaklık Aralığı: -65°C ila +150°C.
- RoHS Uyumluluğu: MAX699CPA+ modeli kurşunsuz (Pb-free), ancak MAX699CPA RoHS uyumlu olmayabilir (stok durumuna bağlı).
- Yaşam Döngüsü: Üretimden kalkmış (obsolete), stok durumu kontrol edilmeli.
Ek Özellikler:
- Düşük Güç Tüketimi: 100 µA quiescent akım, batarya destekli sistemler için ideal.
- Basit Arayüz: Harici bileşen gereksinimi minimumdur (yalnızca çekme direnci).
- Hata Güvenliği: Güç kesintileri veya mikroişlemci hatalarında sistemi korur.
- Kompakt Tasarım: Tek bir DIP-8 paketinde sıfırlama ve bekçi köpeği işlevselliği.

Uygulama Alanları:

Mikroişlemci Tabanlı Sistemler: Güvenilir sıfırlama ve hata algılama.
Endüstriyel Kontrol Sistemleri: PLC’ler ve otomasyon cihazları.
Gömülü Sistemler: Mikrodenetleyici tabanlı devrelerde sistem denetimi.
Tüketici Elektroniği: Set üstü kutular, kontrol üniteleri.
Otomotiv Sistemleri: (Sıcaklık aralığı uygun modellerle) güç yönetimi.

Avantajları:

Düşük Güç Tüketimi: 100 µA akım tüketimi, enerji verimliliği sağlar.
Güvenilir Denetim: Güç-on sıfırlama ve bekçi köpeği işlevleri ile sistem stabilitesi.
Kullanıcı Dostu Paket: DIP-8, prototip geliştirme ve manuel lehimleme için uygun.
Sağlam Tasarım: ±15 kV ESD koruması ile dayanıklı.
Ekonomik Çözüm: Düşük maliyetli denetleyici.

Satın Alma Bilgileri:
MAX699CPA DIP-8 entegresini temin etmek için Deltaset Elektronik ile iletişime geçebilirsiniz:

Web Sitesi: www.deltaset.net
E-Posta: [email protected] (mailto:[email protected])
Telefon: 0212-2512460
