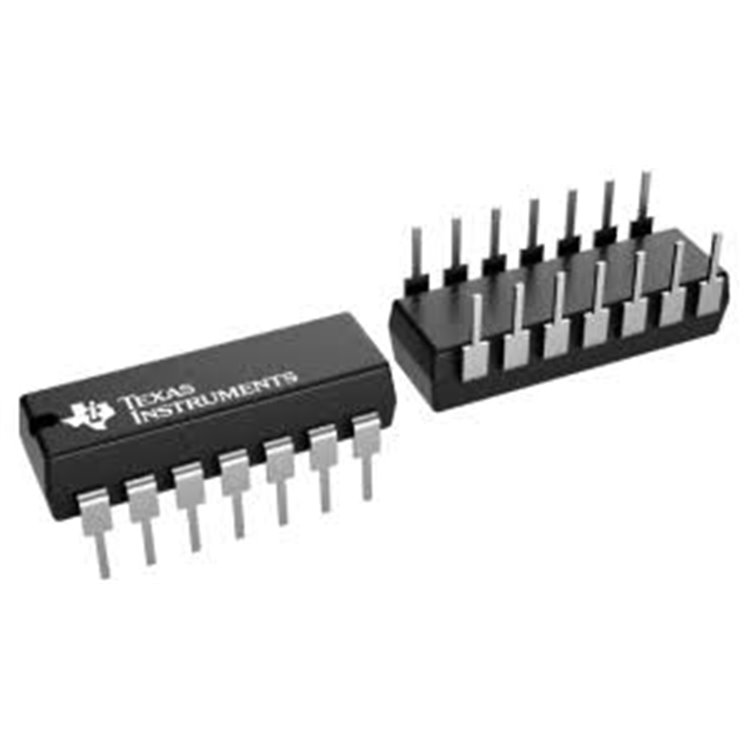

MM74C914N DIP-14 HEX SCHMİTT TRİGGER - DELTASET ELEKTRONİK

MM74C914N, 6 KANAL SCHMİTT TRİGGER, 3-15V, DIP-14

* * * * * *

Ürün Kodu 346411612

Stok Kodu MM74C914N-DIP14-DELTA: MM74C914N DIP-14, 6 kanal Schmitt trigger inverter, 3-15V, 16mA çıkış, sinyal şekillendirme için ideal. DeltaSet Elektronik stoklarında, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

CD4011BE QUAD 2-INPUT NAND GATE DIP-14 - DELTASET ELEKTRONİK

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HC595D SOIC16 - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

74HC574D SMD SOIC-20 - DELTASET ELEKTRONİK

74HC164D SOİC-14 - DELTASET ELEKTRONİK

74HC164D SOIC-14 SMD 8-BİT SHİFT REGİSTER - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

74LS244 DIP-20 BUFFER ENTEGRESİ

LTV-817 SO-4 SMD OPTOKÜPLÖR - DELTASET ELEKTRONİK

MAX202-MAX202CSE+T, SOIC16 - DELTASET ELEKTRONİK

MAX483,MAX483CSA ,SOIC-8 - DELTASET ELEKTRONİK

MAX238CNG – RS-232 TRANSCEİVER – SOIC-24

MAX485ESE SOIC-8 - DELTASET ELEKTRONİK

74C914 ENTEGRE DEVRE

el-supply.com sitesinden 74C914

MM74C914N DIP-14 Entegre Devrenin Teknik Özellikleri
MM74C914N (74C914), ON Semiconductor (eski adıyla Fairchild Semiconductor) tarafından üretilen, altı kanal (hex) Schmitt trigger inverter içeren bir CMOS lojik entegre devredir. DIP-14 (PDIP, Through-Hole) paketinde sunulan bu bileşen, geniş voltaj aralığı (3V-15V) ve düşük güç tüketimi ile sinyal şekillendirme ve gürültü filtreleme uygulamaları için tasarlanmıştır. Schmitt trigger girişleri, histerezis özelliği sayesinde gürültülü sinyalleri temizler ve kare dalga çıkışı üretir. İşte temel teknik özellikleri:

Entegre Devre Tipi: CMOS Lojik, Hex Inverter (Schmitt Trigger)
Kanal Sayısı: 6 (Hex)
Giriş Sayısı (Kanal Başına): 1
Besleme Voltajı: 3V - 15V
Çıkış Akımı: 16mA (maksimum, kaynak ve batırma)
Mantık Ailesi: 74C (CMOS)
Schmitt Trigger Histerezisi: Gürültü bağışıklığı için optimize edilmiş
Yayılım Gecikmesi: Tipik 200ns (VCC = 10V)
Güç Tüketimi: Düşük, tipik <1mW (statik)
Çalışma Sıcaklığı Aralığı: -40°C ila +85°C
Paket Tipi: DIP-14 (PDIP, 0.3" pin aralığı, THT)
Pin Konfigürasyonu:
- Pin 1-6: Girişler (A1-A6)
- Pin 8-13: Çıkışlar (Y1-Y6)
- Pin 7: GND (Toprak)
- Pin 14: VCC (Besleme)
RoHS Uyumluluğu: Çevre dostu, kurşunsuz üretim
ECCN Kodu: EAR99

Bu özellikler, MM74C914N’yi sinyal şekillendirme, osilatör devreleri ve gürültü filtreleme gibi uygulamalar için ideal bir seçim haline getirir. DIP-14 paketi, breadboard ve prototip uygulamaları için kolay montaj sağlar.MM74C914N’nin Avantajları

Geniş Voltaj Aralığı: 3V-15V, farklı sistemlerle uyumluluk sağlar.
Schmitt Trigger Girişi: Gürültülü sinyalleri temizler, kare dalga üretir.
Düşük Güç Tüketimi: CMOS teknolojisi, batarya ile çalışan cihazlar için uygun.
Yüksek Çıkış Akımı: 16mA, küçük yükleri sürebilir.
Dayanıklılık: -40°C ila +85°C sıcaklık aralığında güvenilir performans.
Kolay Montaj: DIP-14 paketi, prototip ve onarım projelerine uygun.

MM74C914N’nin Kullanım Alanları
MM74C914N, sinyal şekillendirme ve lojik işlemler gerektiren uygulamalarda kullanılır. Başlıca kullanım alanları:

Sinyal Şekillendirme: Gürültülü analog sinyalleri dijital kare dalgalara dönüştürme.
Osilatör Devreleri: RC osilatör tasarımlarında kare dalga üretimi.
Elektronik Hobi Projeleri: Arduino ve mikrodenetleyici tabanlı devreler.
Endüstriyel Elektronik: Sensör arayüzleri ve kontrol sistemleri.
Tüketici Elektroniği: Düğme debouncing ve sinyal filtreleme devreleri.
Eski Sistem Onarımları: Eski lojik devrelerin bakımı ve değişimi.

MM74C914N Satın Alma Opsiyonu: DeltaSet Elektronik
DeltaSet Elektronik, Türkiye’de elektronik bileşen tedariki konusunda lider bir firmadır. MM74C914N DIP-14 entegre devre, DeltaSet Elektronik’in geniş stoklarında mevcuttur. Hızlı teslimat ve müşteri odaklı hizmet anlayışıyla, projeleriniz için güvenilir bir tedarikçi sunar.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected]
Ödeme Seçenekleri: Havale ve EFT

DeltaSet Elektronik, MM74C914N gibi yüksek kaliteli lojik entegre devreleri stoklarında bulundurarak, endüstriyel ve bireysel projeler için hızlı ve güvenilir çözümler sunar. İhtiyacınız olan elektronik bileşenler için hemen iletişime geçin.
