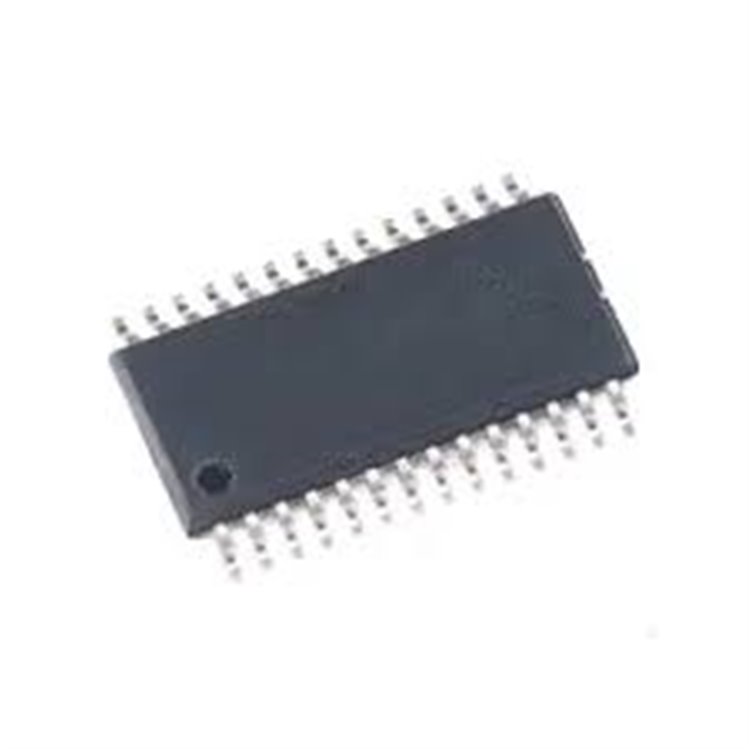

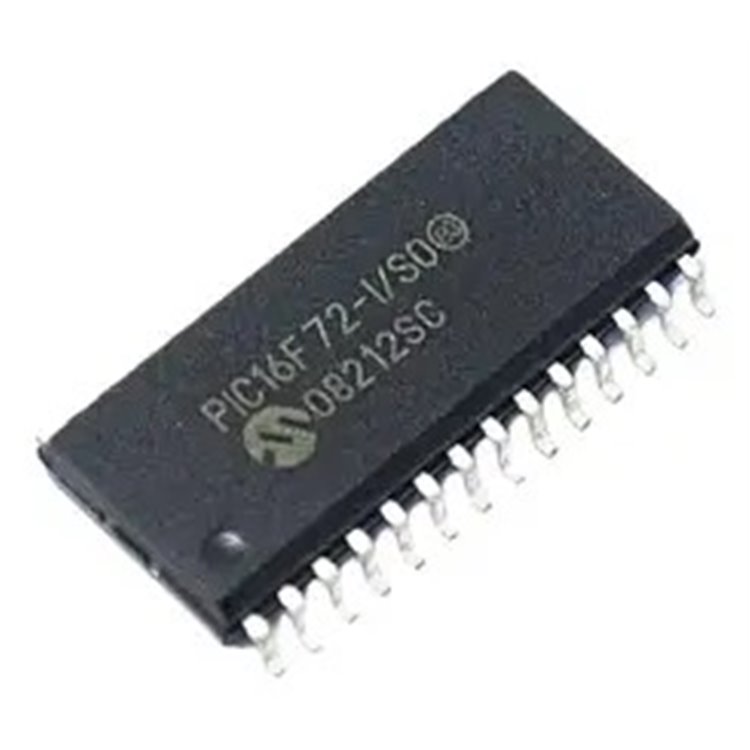

PIC16F72-I/SO 8-BİT MİKRODENETLEYİCİ SOIC-28 - DELTASET ELEKTRONİK

FLASH TABANLI, DÜŞÜK GÜÇ TÜKETİMLİ PIC® MİKRODENETLEYİCİ

* * * * * *

Ürün Kodu 346311920

Stok Kodu PIC16F72-I/SO-SOIC28: Microchip PIC16F72-I/SO, 8-bit mikrodenetleyici, SOIC-28 kılıf, 3.5KB flash, 128B RAM, 22 I/O. Sensör arayüzleri ve gerçek zamanlı kontrol için optimize. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

PIC16F72-I/SO MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

CD4011BE QUAD 2-INPUT NAND GATE DIP-14 - DELTASET ELEKTRONİK

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HC595D SOIC16 - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

74HC574D SMD SOIC-20 - DELTASET ELEKTRONİK

74HC164D SOİC-14 - DELTASET ELEKTRONİK

74HC164D SOIC-14 SMD 8-BİT SHİFT REGİSTER - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

74LS244 DIP-20 BUFFER ENTEGRESİ

LTV-817 SO-4 SMD OPTOKÜPLÖR - DELTASET ELEKTRONİK

MAX202-MAX202CSE+T, SOIC16 - DELTASET ELEKTRONİK

MAX483,MAX483CSA ,SOIC-8 - DELTASET ELEKTRONİK

MAX238CNG – RS-232 TRANSCEİVER – SOIC-24

PIC16F72-I/SO

PIC16F72-I/SO 8-Bit Mikrodenetleyici SOIC-28 - DELTASET ELEKTRONİKÜrün Özellikleri

Tip: 8-Bit CMOS Flash Tabanlı Mikrodenetleyici (PIC® Mimarisi)
Kılıf Tipi: SOIC-28 (Yüzey Montaj, 17.9 mm x 7.5 mm x 2.35 mm)
Program Belleği: 3.5KB Flash (2048 x 14-bit kelime)
RAM: 128B
Veri EEPROM: Yok
I/O Pinleri: 22 (genel amaçlı giriş/çıkış)
Çalışma Frekansı: Maksimum 20 MHz (200ns komut döngüsü, 5 MIPS)
Besleme Voltajı: 2.0V - 5.5V (düşük güç modları destekler)
Analog-Dijital Dönüştürücü (ADC): 5 kanal, 8-bit çözünürlük
Zamanlayıcılar:
- 1 x 8-bit Timer0
- 1 x 16-bit Timer1
- 1 x 8-bit Timer2
Çevre Birimleri:
- 1 x CCP (Capture/Compare/PWM) modülü
- 1 x SSP (SPI/I2C desteği)
- 1 x AUSART (Asenkron Evrensel Seri Alıcı/Verici)
Pin Konfigürasyonu:
- Pin 1: MCLR/Vpp (Reset/Programlama)
- Pin 2-7, 9-12, 19-22, 24-27: RA0-RA5, RB0-RB7, RC0-RC7 (I/O pinleri)
- Pin 8, 23: Vss (GND)
- Pin 18: Vdd (Besleme, 5V)
- Pin 13, 14: OSC1/OSC2 (Osilatör giriş/çıkış)
Çalışma Sıcaklığı: -40°C ile +85°C (endüstriyel sınıf)
Ek Özellikler:
- RoHS uyumlu, kurşunsuz tasarım
- Düşük güç tüketimi: <0.6µA bekleme, <2mA aktif @ 4 MHz
- Watchdog Timer (WDT) ve Brown-out Reset (BOR)
- In-Circuit Serial Programming (ICSP) desteği
- Harvard mimarisi, 35 tek kelimelik komut seti

Kaynak: Microchip PIC16F72 datasheetAvantajlar

Hızlı Performans: 200ns komut yürütme, 20 MHz’e kadar çalışma frekansı.
Esnek I/O: 22 genel amaçlı I/O, sensör ve çevre birimi entegrasyonu için ideal.
Düşük Güç Tüketimi: NanoWatt teknolojisi, batarya ile çalışan sistemler için uygun.
Çok Yönlü Çevre Birimleri: ADC, PWM, SPI/I2C ve AUSART, geniş uygulama desteği.
Kompakt SOIC-28 Kılıf: Yüzey montaj, yüksek yoğunluklu PCB’ler için uygun.

Kullanım Alanları

Sensör Arayüzleri: Sıcaklık, nem, ışık sensörleriyle veri toplama.
Gerçek Zamanlı Kontrol: Motor kontrolü, röle anahtarlama ve zamanlayıcı uygulamaları.
İletişim Sistemleri: SPI/I2C tabanlı cihazlarla veri alışverişi.
Endüstriyel Elektronik: Otomasyon sistemleri ve kontrol kartları.
Hobi ve DIY Projeleri: Arduino, Raspberry Pi ile uyumlu kontrol devreleri.

Kullanım İpuçları

Bağlantı:
- Vdd (Pin 18) için 5V, Vss (Pin 8, 23) için GND bağlayın; 100 nF bypass kondansatörü kullanın.
- Osilatör için 4-20 MHz kristal veya seramik rezonatör bağlayın (Pin 13, 14); 22 pF kondansatörler ekleyin.
- I2C için SDA/SCL pinlerine 4.7kΩ pull-up dirençleri kullanın.
- ICSP için MCLR (Pin 1) ve RB6/RB7 (Pin 21, 22) pinlerini programlayıcıya bağlayın.
Programlama:
- Microchip MPLAB X IDE ve XC8 derleyicisi ile C veya assembly programlama.
- PICkit 4 veya ICD 4 gibi ICSP uyumlu programlayıcılar kullanın.
- Programlama öncesi MCLR pinine 10kΩ pull-up direnci ekleyin.
Montaj: SOIC-28 kılıf, yüzey montaj (SMD) için uygundur; reflow lehimleme kullanın (maks. 260°C, 10 saniye).
Test: Multimetre ile Vdd (~5V) ve I/O pin lojik seviyelerini kontrol edin; osiloskop ile osilatör frekansını doğrulayın.
ESD Koruması: Statik elektriğe karşı antistatik bileklik kullanın.
Datasheet: Microchip PIC16F72 datasheet’ini inceleyin.
Alternatifler:
- PIC16F73-I/SO (benzer, ek PWM modülü)
- PIC16F877A-I/SO (daha fazla bellek ve I/O)
- ATmega328P-AU (AVR, Arduino uyumlu, TSSOP-32)
Depolama: Nemden uzak, kuru ortamda saklayın; ESD koruması için antistatik önlem alın.
