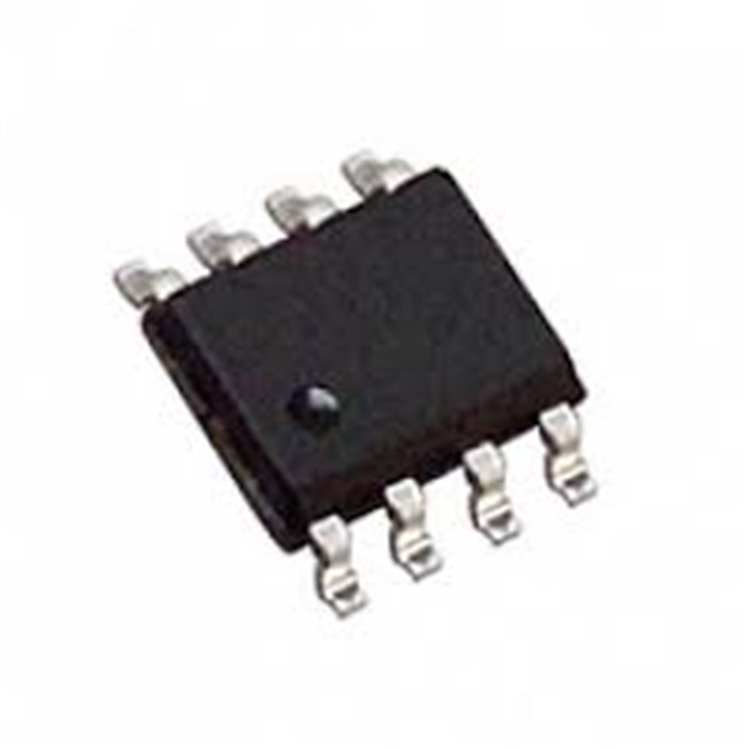

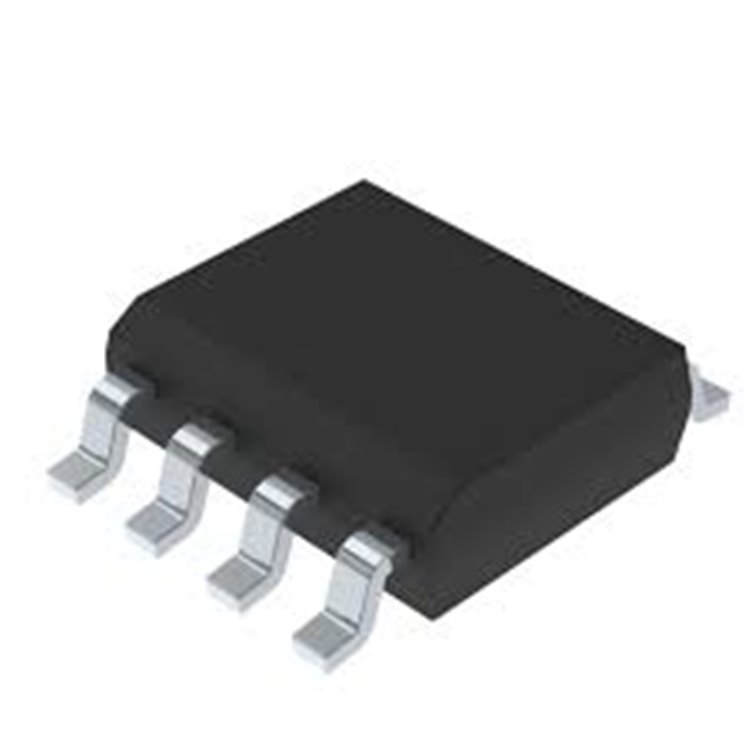

TS487ID, STMicroelectronics tarafından üretilen bir stereo ses amplifikatörü entegre devresidir ve SOIC-8 (Small Outline Integrated Circuit) yüzey montaj (SMD) paketinde sunulur. Düşük güç tüketimi, kompakt tasarımı ve kulaklık gibi düşük güçlü ses uygulamaları için optimize edilmiş performansı ile dikkat çeker. Cep telefonları, taşınabilir ses cihazları ve diğer batarya destekli sistemlerde yaygın olarak kullanılır. Aşağıda TS487ID’nin detaylı özellikleri yer almaktadır:
-
Fonksiyon: Stereo ses amplifikatörü, 2 kanallı (stereo) çıkış, kulaklık ve küçük hoparlörler için uygun.
-
Paket Tipi: SOIC-8, yüzey montaj için kompakt tasarım (yaklaşık 4.9mm x 3.9mm x 1.75mm, 1.27mm pin aralığı).
-
Pim Konfigürasyonu:
-
Çalışma Voltaj Aralığı: 2V ila 5.5V (tipik 3.3V veya 5V), düşük voltajlı sistemlerle uyumlu.
-
Maksimum Çıkış Gücü: 108mW x 2 @ 16Ω yük (V_DD=5V, THD=1%), kulaklık uygulamaları için ideal.
-
Toplam Harmonik Bozulma + Gürültü (THD+N): Tipik %0.1 (1kHz, 20mW), yüksek ses kalitesi.
-
Güç Kaynağı Reddetme Oranı (PSRR): Tipik 75dB (1kHz), güç kaynağından gelen gürültüyü etkili şekilde bastırır.
-
Çıkış Akımı: Maksimum 130mA (kanal başına).
-
Özellikler:
-
Depop Koruması: Açılma/kapanma sırasındaki pop seslerini azaltır.
-
Kısa Devre Koruması: Çıkışlarda kısa devreye karşı dayanıklılık.
-
Standby Modu: Düşük güç tüketimi için standby fonksiyonu (tipik 10nA).
-
Çalışma Sıcaklık Aralığı: -40°C ila +85°C, tüketici elektroniği için uygun.
-
Güç Tüketimi: Standby modunda ultra düşük, aktif modda tipik 6mA (V_DD=5V).
-
Uygulama Alanları:
-
Cep telefonları, MP3 çalarlar ve taşınabilir ses cihazları.
-
Kulaklık amplifikatörleri ve küçük hoparlör sürücüleri.
-
Batarya destekli düşük güçlü ses sistemleri.
-
Eğitim amaçlı elektronik projeler.
-
Avantajlar:
-
Kompakt Tasarım: SOIC-8 paketi, yer tasarrufu sağlar ve modern PCB tasarımlarına uygundur.
-
Düşük Güç Tüketimi: Batarya ömrünü uzatır.
-
Yüksek Ses Kalitesi: Düşük THD+N ve yüksek PSRR ile net ses çıkışı.
-
RoHS Uyumluluğu: Çevre dostu üretim.
TS487ID, düşük voltajlı ve taşınabilir ses uygulamaları için yüksek performanslı, enerji verimli bir çözümdür. Kompakt SOIC-8 paketi, yüzey montaj teknolojisiyle kolay entegrasyon sağlar.
Nereden Satın Alabilirsiniz?
TS487ID SOIC-8 SMD ses amplifikatörünü güvenilir bir kaynaktan temin etmek için DELTASET ELEKTRONİK’i tercih edebilirsiniz. İstanbul Karaköy merkezli DELTASET ELEKTRONİK, entegre devreler, transistörler, optokuplörler, klemensler ve diğer elektronik bileşenleri geniş bir yelpazede sunar. Orijinal ürün garantisi, hızlı teslimat ve müşteri odaklı hizmet anlayışıyla DELTASET, elektronik projeleriniz için güvenilir bir tedarikçidir.
