IR2104 HALF-BRİDGE GATE DRİVER - DELTASET ELEKTRONİK

IR2104 DIP-8 YÜKSEK/DÜŞÜK TARAF MOSFET/IGBT SÜRÜCÜ TÜRKİYE STOK

* * * * * *

Ürün Kodu 19113428

Stok Kodu IR2104-DIP stok kodlu ürünümüz, orijinal Infineon (IR) IR2104 DIP-8 paket yüksek/düşük taraf gate sürücüsüdür. 600V dayanım, bootstrap ve shutdown özelliğiyle motor kontrol ve güç elektroniği projelerinde güvenilir performans sunar. DeltaSet Elektr.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

IR2104S SOIC-8 GATE DRİVER IC - DELTASET ELEKTRONİK

IR2113S SOIC-16 GATE DRİVER IC - DELTASET ELEKTRONİK

IR2106 SOIC-8 GATE DRİVER - DELTASET ELEKTRONİK

IR2110S SOIC-16 GATE DRİVER IC - DELTASET ELEKTRONİK

TC4420 SOIC-8 MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

ICL7667 DIP-8 ÇİFT MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

HIP4081 SOIC-20 - DELTASET ELEKTRONİK

HIP4080 SOIC-20 SMD MOSFET SÜRÜCÜ ENTEGRE - DELTASET ELEKTRONİK

TC4429 DIP-8 6A MOSFET SÜRÜCÜ ENTEGRESİ - DELTASET ELEKTRONİK

FAN7382MX YARI KÖPRÜ KAPI SÜRÜCÜ IC SOIC-8 - DELTASET ELEKTRONİK

IR21064S SOIC-14 YÜKSEK/DÜŞÜK TARAF SÜRÜCÜ - DELTASET ELEKTRONİK

IR2106 SOIC-8 GATE DRİVER - DELTASET ELEKTRONİK

TC4424 SOIC-8 - DELTASET ELEKTRONİK

L6569A DIP-8 YÜKSEK VOLTAJLI YARIM KÖPRÜ SÜRÜCÜSÜ - DELTASET ELEKTRONİ

IR2112S YÜKSEK VE DÜŞÜK TARAFLI SÜRÜCÜ IC - DELTASET ELEKTRONİK

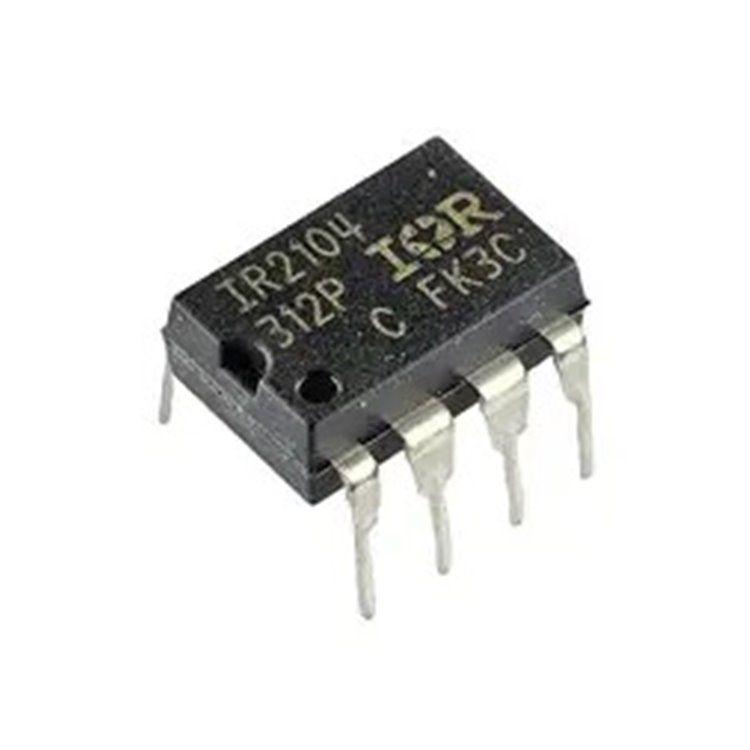

IR2104 DIP-8 Yüksek/Düşük Taraf MOSFET/IGBT Sürücü

IR2104 için resim sonucu

Ürün Özellikleri ve Satın Alma Bilgileri

IR2104’ün Teknik ÖzellikleriIR2104, yüksek ve düşük taraf MOSFET/IGBT sürücüsü olarak half-bridge topolojilerinde yaygın tercih edilir. Dahili bootstrap diyot ve shutdown özelliğiyle öne çıkar. İşte temel teknik özellikleri:

Yapı: Yüksek ve Düşük Taraf Sürücü (High & Low Side Driver)
Maksimum Gerilim: 600V (High Side Floating Supply Offset)
Besleme Gerilimi (VCC): 10V ila 20V
Çıkış Akımı: +210mA / -360mA (kaynak/batarya)
Yükselme/Düşme Süresi: Tipik 100ns / 50ns
Deadtime: Dahili 520ns (programlanabilir değil)
Bootstrap Diyot: Dahili
Shutdown (SD) Pini: Var (düşük seviyede çıkışları kapatır)
Girişler: TTL/CMOS uyumlu (IN ve SD)
Çalışma Sıcaklık Aralığı: -40°C ila +150°C
Paket Tipi: DIP-8 (Through-hole)
RoHS Uyumluluğu: Evet

Bu özellikler, IR2104’ü kompakt ve verimli half-bridge sürücü çözümü haline getirir. Tek kanal HO ve LO çıkışlarıyla esnek kullanım sunar.IR2104’ün Avantajları

Dahili Bootstrap Diyot → Harici diyot ihtiyacını ortadan kaldırır, devre tasarımı basitleştirir.
Yüksek Voltaj Dayanımı → 600V'a kadar güvenilir çalışma, endüstriyel uygulamalara uygun.
Hızlı Anahtarlama → Düşük yükselme/düşme süreleriyle düşük kayıplı switching.
Shutdown Özelliği → Güvenlik için hızlı kapatma, koruma devrelerini destekler.
Kompakt DIP Paket → Prototip ve through-hole montaj için kolay entegrasyon.
Düşük Güç Tüketimi → Verimli çalışma ile ısınma minimumda.

IR2104’ün Kullanım AlanlarıIR2104 half-bridge gate driver, güç elektroniği ve motor kontrol uygulamalarında yaygın olarak kullanılır. Başlıca kullanım alanları şunlardır:

DC Motor Sürücüleri: Fırçalı/fırçasız DC motor hız ve yön kontrolü.
Inverter ve Konvertör Devreleri: Güneş enerjisi inverterleri, UPS sistemleri.
Step Motor ve Servo Kontrol: Endüstriyel motor sürücü kartları.
Class D Amplifikatörler: Ses sistemlerinde yüksek verimli güç amplifikasyonu.
Otomasyon ve Robotik: H-bridge konfigürasyonlarında motor sürücüsü.
Güç Kaynakları: SMPS ve yüksek voltaj switching devreleri.

IR2104 Satın Alma Opsiyonu: DeltaSet ElektronikTürkiye’de elektronik bileşen tedariki konusunda güvenilir bir adres olan DeltaSet Elektronik, orijinal IR2104 gibi kaliteli gate driver entegrelerini stoklarında bulundurur. Hızlı teslimat, müşteri odaklı hizmet ve güvenilir tedarik ile öne çıkıyoruz.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected]
Adres: Necatibey Cad. No:49 Kat:5 Karaköy İstanbul
Ödeme Seçeneği: Sadece Havale/EFT
Teslimat: Aynı gün kargo (15:00'e kadar siparişlerde)

İhtiyacınız olan diğer komponentler için lütfen teklif isteyiniz.
